Verwendung des Packungshöhen- und Druckabfallrechners für Industriegaswäscher
- Geben Sie die Abgasdurchflussrate (m³/h) ein und passen Sie die Optionen nach Bedarf an.
- Führen Sie das Tool aus und überprüfen Sie seine Ergebnisse, Beweise und Einschränkungen.
- Kopieren oder laden Sie das Ergebnis herunter und vergleichen Sie es dann mit der tatsächlichen Website, den Quelldaten oder den Geschäftsunterlagen.
Versuchen Sie es mit einem konkreten Beispiel
In einem Halbleiter-Wafer-Reinigungsabgassystem werden 5000,0 m³/h (1,39 m³/s, 1,15 kg/m³ Gasdichte) HCl-Säuredampf bei 35,0 °C behandelt, um eine Entfernung von 95,0 % unter Verwendung von 3 % NaOH-Waschflüssigkeit bei L/G = 3,0 l/m³ (15,0 m³/h Flüssigkeitszirkulation) zu erreichen, gepackt mit PP Cascade Mini-Ringe (CMR 38#, Packungsfaktor Fp = 85 m⁻¹): Die Sherwood-Eckert-Korrelation ergibt eine Überflutungsgeschwindigkeit von 1,90 m/s, wobei die geplante Oberflächengeschwindigkeit bei 1,23 m/s liegt (64,7 % der Überschwemmung, deutlich innerhalb des 55 % bis 75 %-Fensters); Der Innendurchmesser der Säule beträgt 1200 mm. Da HCl gut löslich ist, beträgt die HTU 0,45 m und die NTU 3,00 für eine 95-prozentige Entfernung, was einer theoretischen Tiefe von 1,35 m entspricht. Durch Hinzufügen einer Marge von 20 % ergibt sich eine Füllbetttiefe von 1,8 m bei einem Gasdruckabfall von 265 Pa. Die passende Laugenumwälzpumpe benötigt einen Durchfluss von 15,0 m³/h, eine Förderhöhe von 18,0 m und einen 2,2-kW-Motor und fördert <5 mg/m³ HCl.
So interpretieren Sie Ergebnisse

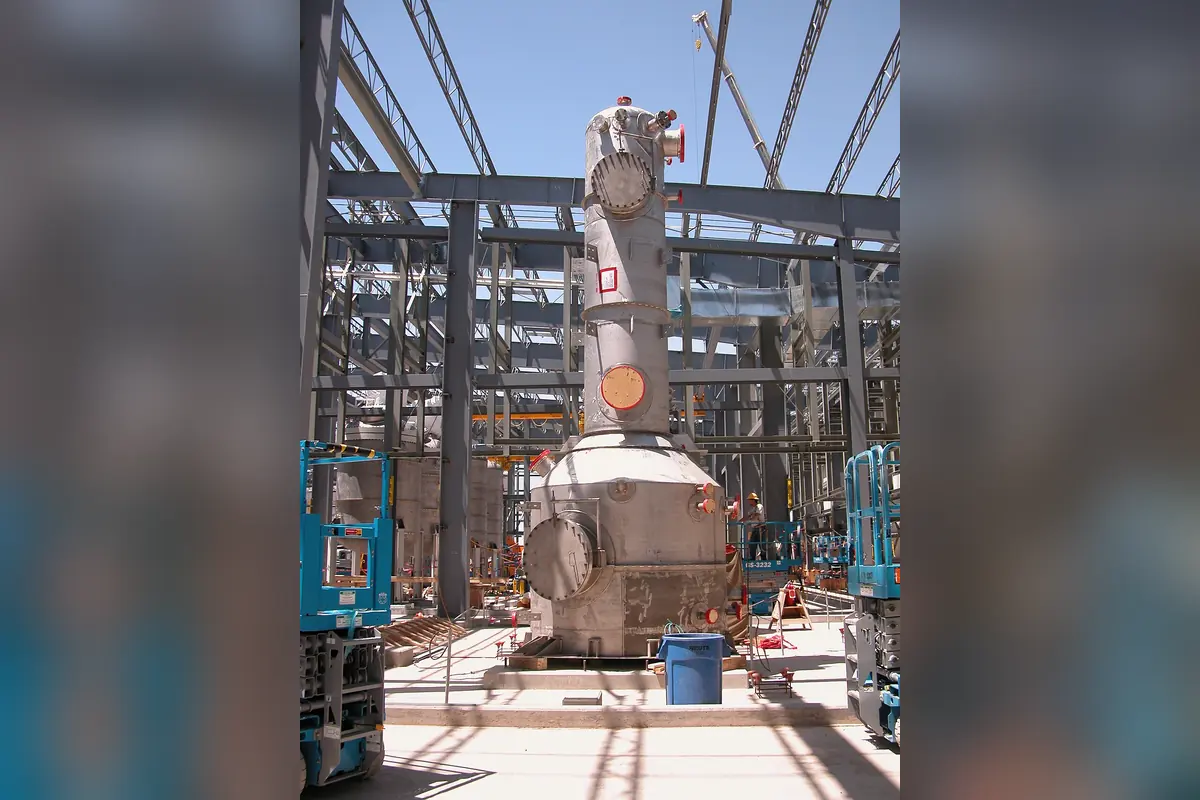

Festbett-Absorptionswäscher sind unverzichtbare Geräte zur Luftreinhaltung zur Behandlung korrosiver saurer Abgasströme in Halbleiter-, Galvanik-, Chemie- und Metallurgieanlagen. Der Stoffaustausch im Gegenstrom entspricht der Sherwood-Eckert Generalized Pressure Drop Correlation (GPDC) und den Norton-Säulendesignstandards. Saures Gas strömt durch unregelmäßig verteilte Packungen nach oben, während alkalische Waschflüssigkeit aus Weitwinkel-Spiraldüsen nach unten sprüht und dünne Flüssigkeitsfilme über Packungsringen mit hoher Oberfläche bildet. Eine grundlegende Betriebsgrenze ist die Oberflächengasgeschwindigkeit relativ zum Flutpunkt. Wenn die Geschwindigkeit zu hoch ist, stoppt der Aufwärtsimpuls des Gases das Abfließen der Flüssigkeit durch Schwerkraft nach unten, was dazu führt, dass sich Flüssigkeit im Bett ansammelt (Überschwemmung), was den Druckabfall um das Zehnfache erhöht und Flüssigkeit aus dem Stapel mitreißt. Die Betriebsoberflächengeschwindigkeit muss zwischen 55 % und 75 % der Überflutungsgeschwindigkeit bleiben. Die Tiefe des gepackten Bettes löst Z = NTU × HTU. Durch das Ausbalancieren von Säulendurchmesser, Geschwindigkeit und Betthöhe wird eine hohe Entfernungseffizienz ohne Überflutung gewährleistet.
Häufig gestellte Fragen
Warum ist die Geschwindigkeit des Flutungspunkts die entscheidende Einschränkung für die Größe des Durchmessers der Wäscherkolonne?
Der Flutpunkt markiert die hydrodynamische Grenze des Gas-Flüssigkeits-Gegenstroms in Füllkörpertürmen. Bei geringeren Geschwindigkeiten läuft die Flüssigkeit als fallender Film ungehindert ab. Wenn die Gasgeschwindigkeit zunimmt, behindert der Aufwärtswiderstand das Abfließen nach unten. Bei der Flutungsgeschwindigkeit u_flood unterstützt der nach oben gerichtete Gasdruck den Flüssigkeitsstau vollständig und überflutet die Hohlräume. Der Druckabfall verzehnfacht sich, das Gebläse pumpt und Flüssigkeit wird aus dem Stapel mitgerissen. Das technische Design legt die Betriebsoberflächengeschwindigkeit streng auf 55 % bis 75 % der Flutgeschwindigkeit fest, um einen turbulenten Stoffaustausch zu gewährleisten und gleichzeitig Überschwemmungen zu verhindern.
Wie werden die Anzahl der Transfereinheiten (NTU) und die Höhe einer Transfereinheit (HTU) interpretiert?
Die gesamte Packungstiefe folgt Z = NTU × HTU: Erstens: Anzahl der Transfereinheiten (NTU): stellt die Trennungsschwierigkeit dar, die durch das Dampf-Flüssigkeits-Gleichgewicht und die Zielentfernungseffizienz bestimmt wird. Wenn der Wirkungsgrad von 90 % auf 99 % steigt, erhöht sich die NTU logarithmisch von 2,3 auf 4,6. Zweitens: Höhe einer Transfereinheit (HTU): misst die Wirksamkeit des Stofftransfers des spezifischen Packungstyps und der Hydraulik; Kleinere HTU-Werte deuten auf höhere Massentransferraten und kürzere erforderliche Betthöhen hin. Das Produkt NTU × HTU definiert die theoretische Betttiefe, auf die eine konstruktive Sicherheitsmarge von 20 % angewendet wird.
Was sind die Hauptvorteile von Cascade Mini-Rings (CMR) gegenüber herkömmlichen Pall-Ringen?
Erstens reduziertes Seitenverhältnis und bevorzugte Ausrichtung: Herkömmliche Pall-Ringe haben ein Seitenverhältnis von 1:1, bei dem das Risiko einer verschachtelten Stapelung besteht. CMR-Ringe reduzieren das Seitenverhältnis bei aufgeweiteten Flanschrändern auf etwa 1:3 und bilden sich bevorzugt in offenen Ausrichtungen mit 90 % bis 92 % Hohlraumanteilen. Zweitens höhere Kapazität und geringerer Druckabfall: CMR erhöht die Flutungsgeschwindigkeit um 15 bis 20 % und verringert den Gasdruckabfall um 25 bis 35 % im Vergleich zu Pall-Ringen gleicher Größe, was kleinere Säulendurchmesser ermöglicht und Gebläseleistung spart. Drittens: Antifouling-Selbstreinigung: Die ausgestellten Kanten beseitigen stagnierende Zonen, in denen sich Salze oder Partikel ablagern.
Warum müssen einzelne Festbettabschnitte auf eine maximale Höhe von 3,0 Metern beschränkt werden?
Die Einschränkung befasst sich mit der Kanalisierung von Flüssigkeitswänden. Während die Waschflüssigkeit durch die Packung rieselt, führt ein höherer Hohlraum entlang der glatten Kolonnenwände dazu, dass die Flüssigkeit auf natürliche Weise vom Zentrum zum Mantel wandert, wodurch ein Wandstrom entsteht, während das Zentrum flüssigkeitsarm bleibt. Wenn ein kontinuierliches Bett länger als 3 Meter ist, ermöglicht eine starke Kanalisierung, dass über 50 % der Flüssigkeit das Gas ohne Kontakt passieren. Wenn die erforderliche Packungshöhe 3 Meter übersteigt, muss das Bett in mehrere Stufen mit dazwischen liegenden Flüssigkeitsverteilern aufgeteilt werden, um den Wandabfluss zu sammeln und gleichmäßig zu verteilen.
