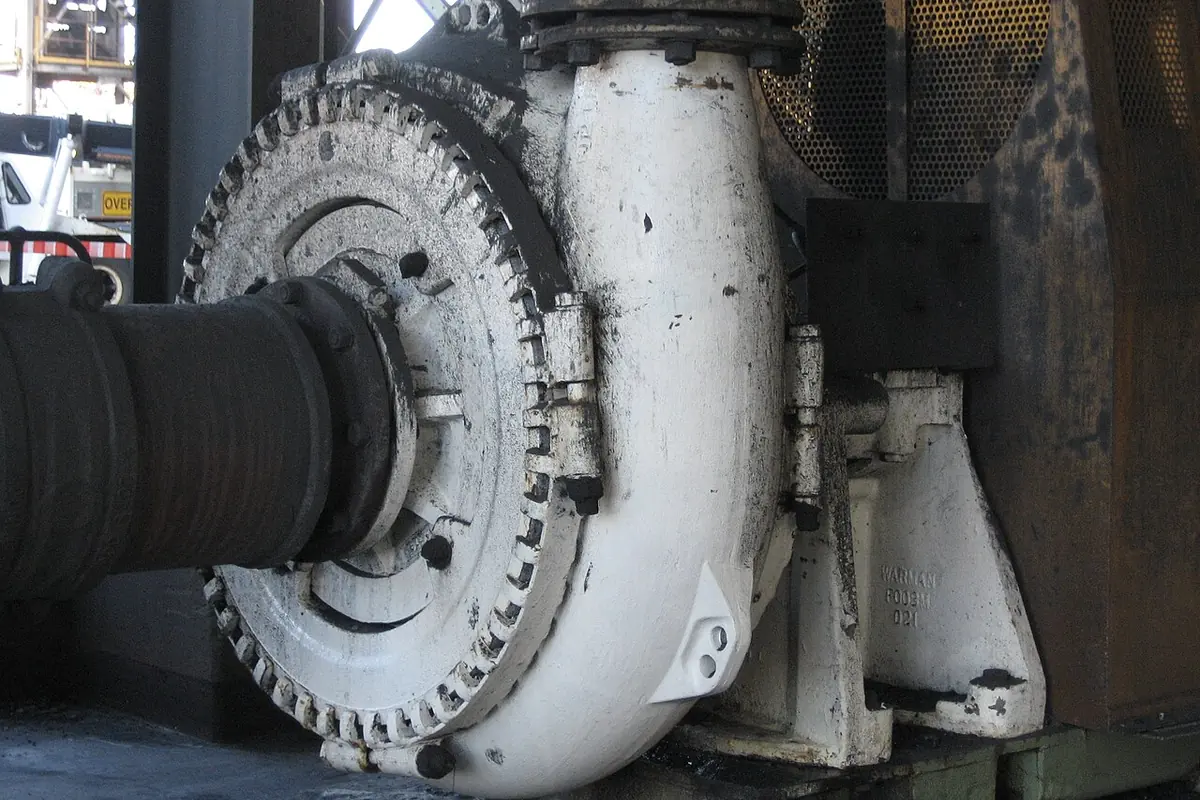

Förderhöhe und hydraulische Leistung einer Kreiselpumpe berechnen
- Geben Sie den Auslegungsvolumenstrom (m³/h) ein und passen Sie die Optionen nach Bedarf an.
- Führen Sie das Tool aus und überprüfen Sie seine Ergebnisse, Beweise und Einschränkungen.
- Kopieren oder laden Sie das Ergebnis herunter und vergleichen Sie es dann mit der tatsächlichen Website, den Quelldaten oder den Geschäftsunterlagen.
Versuchen Sie es mit einem konkreten Beispiel
Default inputs are 80 m³/h, 35 m static head, 120 m pipe, 100 mm bore, 0.045 mm roughness, 6 equivalent fittings, 72% efficiency and 1000 kg/m³ density. Continuity gives 2.829 m/s. Darcy-Weisbach and the stated minor-loss assumptions give 45.71 m net head or 50.28 m with a 10% margin. Hydraulic power is about 10.96 kW, shaft power 15.22 kW and the motor requirement with the model margin is 17.96 kW. Select the actual pump and motor using manufacturer curves and the operating point.
So interpretieren Sie Ergebnisse
Der Reibungsdruckverlust skaliert mit dem Quadrat der Geschwindigkeit. Unterdimensionierte Rohrdurchmesser führen zu extremer Strömungsgeschwindigkeit, Rohrgeräuschen, Wasserschlägen und exponentiellen Reibungsstößen, die überdimensionierte Motoren erfordern und Energie verschwenden.
Häufig gestellte Fragen
Warum ist der Reibungsdruckverlust extrem empfindlich gegenüber der Strömungsgeschwindigkeit (quadratische Beziehung)?
Gemäß der Darcy-Weisbach-Formel hf = f × (L/D) × (v² / 2g) skaliert der Reibungsverlust mit v². Durch die Halbierung des Rohrdurchmessers von DN100 auf DN50 bei gleichem Durchfluss von 80 m³/h vervierfacht sich die Geschwindigkeit von 2,83 auf 11,32 m/s, was zu einem 16-fachen Anstieg des Reibungsdruckverlusts führt. Bei langen Förderleitungen sollten wirtschaftliche Geschwindigkeiten zwischen 1,5 und 2,2 m/s eingehalten werden.
Was ist Pumpenkavitation und wie können Schäden am Laufrad verhindert werden?
Wenn der Saugdruck unter den Flüssigkeitsdampfdruck fällt, bilden sich mikroskopisch kleine Dampfhohlräume, die in Hochdruck-Laufradkanälen heftig implodieren und Metall zu porösen Waben erodieren. Als Faustregel gilt: Stellen Sie sicher, dass NPSHa den NPSHr um mindestens 0,5 m übersteigt. Vermeiden Sie tiefe Sauggruben, zu kleine Saugrohre und Saugdrosselventile.
Warum kann ein geringerer Anlagenwiderstand als vorgesehen den Pumpenmotor überlasten?
Bei vielen Kreiselpumpen steigt die Wellenleistung mit dem Volumenstrom Q. Wird eine für 50 m Förderhöhe ausgewählte Pumpe in einer Anlage mit nur 20 m Widerstand betrieben, kann der Betriebspunkt auf der H-Q-Kennlinie nach rechts zu hohen Volumenströmen wandern, beispielsweise über 120 m³/h. Die benötigte Leistung kann dann die Motornennleistung überschreiten; ohne geeigneten thermischen Schutz können Wicklungen beschädigt werden. Maßgeblich ist die tatsächliche Herstellerkennlinie.
Welche Dimensionierungsspannen zwischen Pumpenwellenleistung und Elektromotorleistung werden empfohlen?
Die Motorleistung muss die Bremswellenleistung mit einer Reservemarge überschreiten: ≤7,5 kW verwendet 1,25–1,30x; 7,5–22 kW verbraucht 1,15–1,20x; 22~55 kW verbraucht 1,10~1,15x; >55 kW verbraucht das 1,05- bis 1,10-fache. Dieser Puffer nimmt Ventilbetriebstransienten, Netzspannungsabfälle und leichte Viskositätserhöhungen auf.
