Rechner für die Dimensionierung von Verteilungstransformatoren und das wirtschaftliche Lastverhältnis

Halten Sie sich an IEC 60076 und industrielle Elektronormen. Eingangsanschlusslast, Bedarfsfaktor Kx, unkompensierter Leistungsfaktor, Ziel-PF, wirtschaftliches Lastverhältnis und Reservemarge zur Berechnung der aktiven Last Pjs, Kondensatorbank Qc, Auslegungs-kVA, IEC-Standardtransformatorwerte und sekundäre ACB-Leistungsschalterdimensionierung.

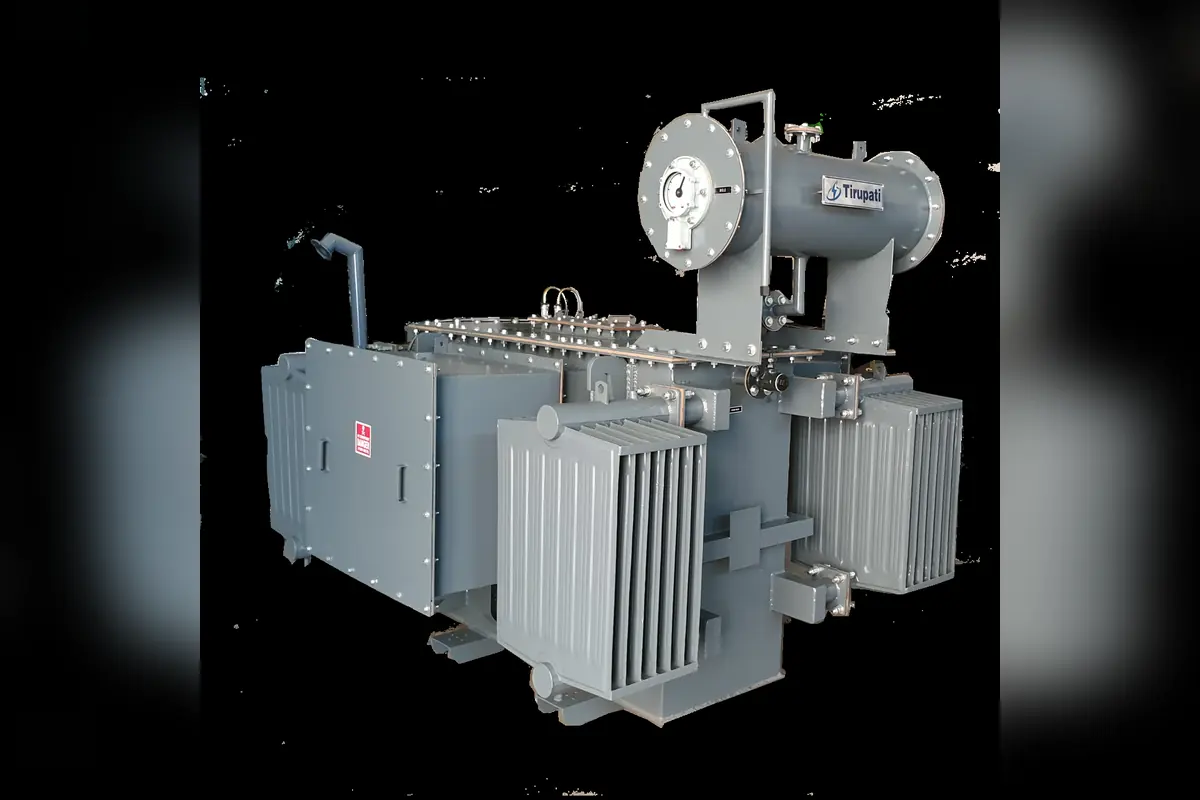

Öltransformator
📷 Tirupati Transformers Pvt Ltd · CC BY-SA 4.0
◈ Lokale Verarbeitung · Eingaben werden nicht hochgeladen

Eingaben und Einstellungen

Dieser Arbeitsbereich verarbeitet Daten im aktuellen Browser; Die Eingabe wird bei der Aktualisierung nicht gespeichert.

Ergebnis-Workbench

Geben Sie die Details ein und klicken Sie dann auf Ergebnisse generieren.

↗

Die Ergebnisse werden hier angezeigt

Überprüfen Sie die Details, kopieren oder laden Sie sie herunter und setzen Sie dann Ihre Arbeit fort.

IHR NÄCHSTER SCHRITT

Halten Sie technische Berechnungen kostenlos und vernetzen Sie Ihr Unternehmen

Nutzen Sie weiterhin die kostenlosen technischen Berechnungen. Erstellen Sie ein Unternehmenskonto für die Website-Überwachung, die Bearbeitung von Anfragen und Teambenachrichtigungen, wenn Sie die anschließende Arbeit verbinden müssen.

Firmenkonto erstellen (English)Entdecken Sie Pro (English)Kontaktieren Sie uns

Neue Unternehmen erhalten eine 14-tägige Pro-Testversion, für die keine Karte erforderlich ist. Bei Testversionen ist der bezahlte monatliche Kreditzuschuss nicht inbegriffen.

Sie haben bereits ein Konto? Öffnen Sie Ihren Arbeitsbereich → (English)

So verwenden Sie den Rechner für die Dimensionierung von Verteilungstransformatoren und das wirtschaftliche Lastverhältnis

  1. Geben Sie die Last der angeschlossenen Geräte ΣPe (kW) ein und passen Sie die Optionen nach Bedarf an.
  2. Führen Sie das Tool aus und überprüfen Sie seine Ergebnisse, Beweise und Einschränkungen.
  3. Kopieren oder laden Sie das Ergebnis herunter und vergleichen Sie es dann mit der tatsächlichen Website, den Quelldaten oder den Geschäftsunterlagen.

Versuchen Sie es mit einem konkreten Beispiel

Für eine Anschlussleistung von 650 kW bei einem Bedarfsfaktor von 0,75 (487,5 kW aktiv) und einem natürlichen Leistungsfaktor von 0,78: Durch die Installation von 230-kvar-PFC-Kondensatoren wird der Leistungsfaktor auf 0,95 erhöht, wodurch die Scheinlast von 625 kVA auf 513 kVA (590 kVA mit 15 % Reserve) gesenkt wird. Bei der Dimensionierung für ein wirtschaftliches Lastverhältnis von 75 % wird ein 800-kVA-IEC-Transformator ausgewählt, der bei 73,8 % Last (optimaler Bereich von 70 % bis 85 %) arbeitet und 1155 A bei 400 V mit einem empfohlenen 1600 A-Haupt-ACB-Leistungsschalter zieht.

So interpretieren Sie Ergebnisse

Die Dimensionierung des Transformators optimiert die wirtschaftliche Effizienzkurve und vermeidet Einbußen beim Netzleistungsfaktor. Durch die Leistungsfaktorkorrektur wird der Blindstrom begrenzt, wodurch Transformatorkapazitäten frei werden und überhöhte Kapitalkosten vermieden werden.

Häufig gestellte Fragen

Warum werden 70 % bis 85 % als wirtschaftliches Transformatorlastverhältnis anstelle von 100 % empfohlen?

Die Transformatorverluste umfassen den Eisenverlust des festen Kerns (P0) und den lastproportionalen Kupferwicklungsverlust (Pk). Der Wirkungsgrad erreicht seinen Höhepunkt, wenn der Kernverlust dem Kupferverlust entspricht, der rechnerisch zwischen 70 % und 85 % der Last auftritt. Eine volle Belastung von 100 % beschleunigt die Alterung der Isolierung, während ein Betrieb unter 50 % feste Magnetisierungsenergie verschwendet.

Was ist der Nachfragefaktor (Kx) und warum können die Nennwerte nicht einfach summiert werden?

Geräte in einer Produktionsanlage laufen niemals gleichzeitig mit 100 % Nennleistung. Der Nachfragefaktor Kx vereint Diversität und Einschaltdauer. Maschinenwerkstätten durchschnittlich 0,65–0,75; Schwermetallurgie läuft 0,8–0,85; automatisierte Montagelinien durchschnittlich 0,7 bis 0,8.

Welche finanziellen Einsparungen bringt die Leistungsfaktorkorrektur (PFC)?

Energieversorger erheben monatliche Abrechnungszuschläge für Leistungsfaktoren unter 0,90. Eine Kompensation auf 0,95+ eliminiert Zuschläge, bringt Versorgungsrabatte ein und verringert die scheinbare kVA um 15 bis 25 %, sodass eine kleinere 800-kVA-Einheit statt 1000 kVA möglich ist.

Warum sind Niederspannungs-Hauptluftleistungsschalter (ACB) für den 1,25-fachen Transformatornennstrom ausgelegt?

Transformatoren tolerieren eine kurzzeitige thermische Überlastung von 20–30 % beim Motorstart oder bei Spitzenumgebungsbedingungen. Durch die Dimensionierung der Hauptschalter auf den ~1,25-fachen Nennsekundärstrom werden Fehlauslösungen bei transienten Spitzen vermieden und gleichzeitig ein sofortiger magnetischer Auslöseschutz bei Fehlern gewährleistet.

Rechner für die Dimensionierung von Verteiltransformatoren und das wirtschaftliche Lastverhältnis – praktischer Leitfaden und häufig gestellte Fragen

Was leistet ein Rechner für die Dimensionierung von Verteilungstransformatoren und das wirtschaftliche Lastverhältnis?

Bei der Dimensionierung von Verteilungstransformatoren wird die Methode des elektrotechnischen Bedarfsfaktors angewendet, gepaart mit maximaler wirtschaftlicher Effizienzoptimierung. Der maximale Betriebswirkungsgrad des Transformators liegt dort vor, wo die Leerlaufkernverluste den Kupferverlusten bei Volllast entsprechen, was einem optimalen Lastverhältnis entspricht, das typischerweise zwischen 70 % und 85 % liegt.

Für wen ist das gedacht und wann ist es nützlich?

Anlagenelektroingenieure, Käufer von Schaltanlagen, Energieingenieure für Industrieanlagen und Umspannwerksplaner dimensionieren Verteilungstransformatoren vor Kapitalinvestitionen.

Wie verwende ich diesen Rechner für die Dimensionierung von Verteilungstransformatoren und das wirtschaftliche Lastverhältnis?

Geben Sie die Leistung der angeschlossenen elektrischen Geräte, den Bedarfsfaktor, den unkompensierten Leistungsfaktor und den Zielleistungsfaktor ein, um die aktive Last, die kvar-Kompensation der Kondensatorbank und die kompensierte Scheinlast zu berechnen und eine optimale wirtschaftliche Belastung (70 % bis 85 %) anzupassen, um Standard-IEC/GB-kVA-Nennwerte, 400-V-Sekundärvolllastverstärker und Hauptleistungsschalterrahmen zu empfehlen.

Wie soll ich die Ergebnisse interpretieren?

Nicht kompensierte Leistungsfaktoren führen zu übermäßigem Blindstrom und Netzeinbußen. Durch die Dimensionierung von Niederspannungs-Shunt-Kondensatorbänken zur Verbesserung des Leistungsfaktors auf 0,95+ werden direkt 15 bis 25 % Scheinkapazität freigesetzt, ohne dass übergroße Kapitalinvestitionen in den Transformator erforderlich sind.

Wo wird die Arbeit ausgeführt und welche Dienste erhalten Daten?

Die angeschlossene elektrische Last, der Leistungsfaktor und die kVA-Dimensionierung des Transformators werden lokal in Ihrem Browser mithilfe elektrotechnischer Gleichungen berechnet. Umspannwerkslayouts werden niemals auf einen Remote-Server hochgeladen.
