So verwenden Sie den Rechner für den Kühlwasserdurchfluss und die Wärmeübertragungsfläche von Industrie-Rohrbündelkondensatoren
- Geben Sie den Typ der Kältemittelflüssigkeit ein und passen Sie die Optionen nach Bedarf an.
- Führen Sie das Tool aus und überprüfen Sie seine Ergebnisse, Beweise und Einschränkungen.
- Kopieren oder laden Sie das Ergebnis herunter und vergleichen Sie es dann mit der tatsächlichen Website, den Quelldaten oder den Geschäftsunterlagen.
Versuchen Sie es mit einem konkreten Beispiel
In einer zentralen Kälteanlage und chemischen Kühleinheit beträgt die Kühllast des Verdampfers 350 kW, die Leistung des halbhermetischen Schraubenkompressors beträgt 85 kW, wobei das Kältemittel R134a verwendet wird. Unter sommerlichen Auslegungsbedingungen beträgt die gesättigte Kondensationstemperatur 40,0 °C, wobei das Wasser im offenen Kühlturm mit 30,0 °C einströmt und mit 35,0 °C austritt (Delta Tw = 5,0 °C), wobei 19,05 mm (3/4 Zoll) Kupferrohre mit niedrigen Rippen verwendet werden: Berechnungen ergeben eine Gesamtwärmeabgabeleistung von 435,0 kW (123,7 Kühltonnen RT). Der erforderliche Kühlwasserzirkulationsdurchfluss beträgt 74,8 m³/h (329 GPM). Gegenstrom-LMTD beträgt 7,2 °C. Bei einem Gesamt-U-Wert von 1350 W/m²·K beträgt die erforderliche äußere Wärmeübertragungsfläche 44,7 m². Bei einer Konfiguration mit einer Rohrlänge von 3,0 m sind 250 Rohre erforderlich. Die empfohlenen Wasserdüsen sind DN100/DN125 dimensioniert, um die Flüssigkeitsgeschwindigkeit im optimalen Bereich von 1,8 bis 2,2 m/s zu halten.
So interpretieren Sie Ergebnisse

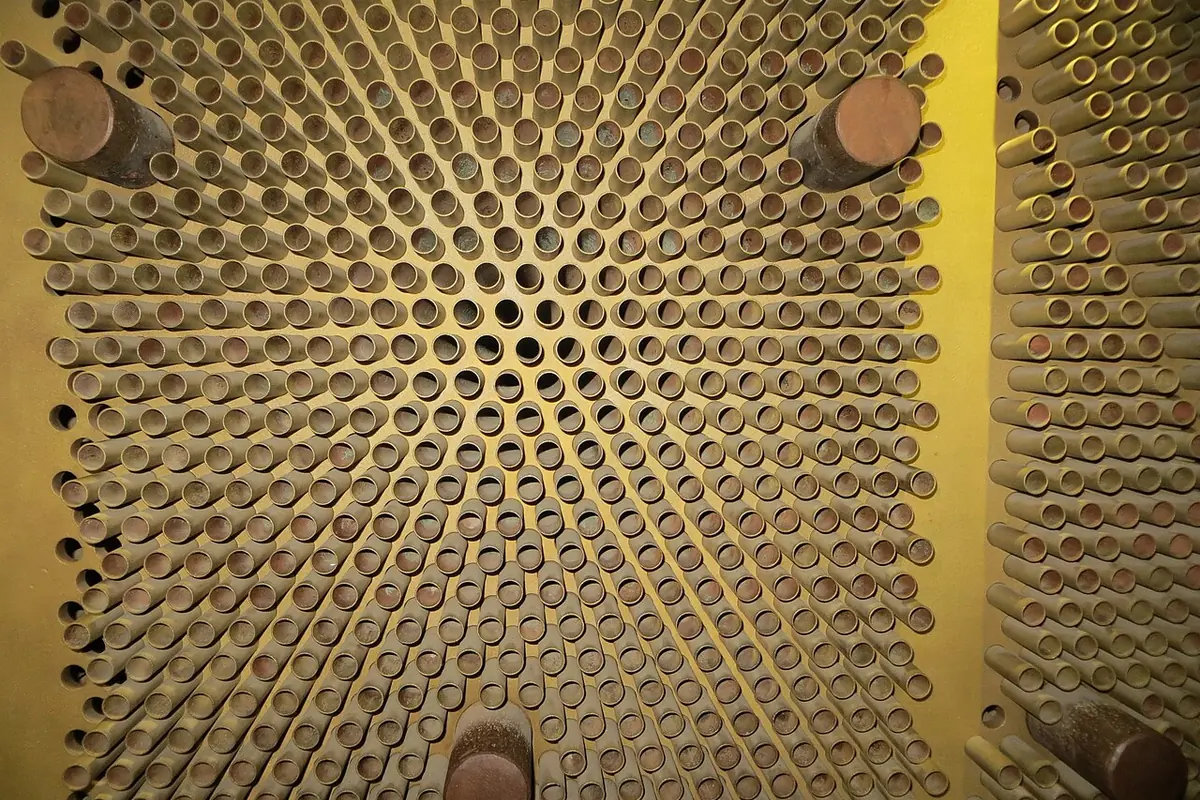

Industrielle wassergekühlte Rohrbündelkondensatoren stellen die zuverlässigste Wärmeabfuhrtechnologie für Zentrifugal- und Schraubenkühler, Wärmepumpen und Raffinerie-Kühlanlagen dar. Der Druckbehälter besteht aus einem zylindrischen Kohlenstoffstahlmantel, stationären Rohrböden, abnehmbaren Wasserkästen und horizontalen Rohrbündeln aus Kupfer oder Edelstahl. Überhitzter Kältemitteldampf mit hohem Druck tritt von oben in die Mantelseite ein und kondensiert an der Außenfläche wassergekühlter Rohre zu unterkühlter Flüssigkeit, die aus der unteren Flüssigkeitsdüse in die Auffangbehälter abfließt. Währenddessen zirkuliert in den Rohren Kühlturm- oder Grundwasser. Da wassergekühlte Systeme bei Feuchtkugeltemperaturen (weitaus kühler als sommerliche Trockenkugeltemperaturen) Wärme abgeben, erzielen sie wesentlich höhere COP-Wirkungsgrade. Die thermische Bewertung gleicht den Kühlwasserbereich (4 bis 6 °C), den Gegenstrom-LMTD, die Rohrgeschwindigkeit und den TEMA-Fouling-Widerstand aus.
Häufig gestellte Fragen
Was sind die entscheidenden Vorteile von wassergekühlten Rohrbündelkondensatoren gegenüber luftgekühlten Lamellenkondensatoren in großen Industriekälteanlagen?
Erstens niedrigere Verflüssigungstemperaturen und höherer COP: Die luftgekühlte Verflüssigung hängt von den sommerlichen Trockentemperaturen ab (häufig 38 bis 45 °C), während die Wasserkühlung sich den Feuchttemperaturen im Freien annähert (28 bis 32 °C). Jede Reduzierung der Verflüssigungstemperatur um 1 °C verringert die Leistungsaufnahme des Kompressors um 2 bis 3 % und verbessert den Gesamt-COP um 20 bis 40 %. Zweitens extreme Kompaktheit: Flüssiges Wasser besitzt die vierfache spezifische Wärme und die 800-fache Dichte von Luft; Bei einer Wärmerückführungsleistung von 1000 kW benötigt ein Rohrbündelwärmetauscher weniger als ein Fünftel der Grundfläche weitläufiger luftgekühlter Kondensatoranordnungen. Drittens akustische Ruhe und Langlebigkeit: Eliminiert riesige Axialventilatorgeräusche und schützt Wärmetauscherrohre im Innenbereich vor UV-Strahlung, Regen und Sandstürmen.
Warum muss die Kühlwasserrohrgeschwindigkeit in Rohrbündelkondensatoren streng auf 1,5 bis 2,5 m/s beschränkt werden?
Die rohrseitige Wassergeschwindigkeit gleicht thermische Konvektion gegen mechanische Erosion aus: Erstens, unterer Schwellenwert (> 1,2 m/s): träge Strömung senkt die Reynolds-Zahlen in laminare oder Übergangszonen, wodurch der wasserseitige konvektive Wärmeübertragungskoeffizient drastisch sinkt; Darüber hinaus setzen sich Schlick, Algen und Schwebstoffe aus offenen Kühltürmen entlang der Rohrsohlen ab und bilden isolierende Ablagerungen. Zweitens, oberer Schwellenwert (< 2,5 m/s): Kupfer ist duktil und eine übermäßige Geschwindigkeit löst Erosions- und Korrosionsverschleiß aus, insbesondere eine hufeisenförmige Aufprallverdünnung innerhalb von 100 mm der Rohrbodeneinlässe, was zu katastrophalen Rohrwanddurchbrüchen führen kann; Darüber hinaus skaliert der hydraulische Druckverlust quadratisch mit der Geschwindigkeit, was den Kilowattbedarf der Pumpe erhöht.
Warum muss die Wärmeübertragungsleistung unbedingt einen Fouling-Widerstandsfaktor (Fouling-Faktor) einbeziehen?
Obwohl metallisches Kupfer eine enorme Wärmeleitfähigkeit aufweist, scheidet das Wasser im offenen Kühlturm Kalziumkarbonatablagerungen und biologischen Schleim an den heißen Rohrwänden aus. Eine mineralische Zunderschicht von nur 0,3 mm sorgt für einen Wärmewiderstand, der Dutzenden Millimetern massivem Kupfer entspricht! Gemäß den TEMA- und AHRI-Spezifikationen muss die Bewertung einen Zuschlag von Rf = 0,000172 m²·K/W beinhalten. Ohne diesen Spielraum kommt es bei Kältemaschinen innerhalb von Wochen nach der Inbetriebnahme zu Alarmen wegen zu hohem Verflüssigungsdruck und zu Verdichterabschaltungen.
Warum sind Spülventile und Prallbleche für nicht kondensierbare Gase in Rohrbündelkondensatoren unerlässlich?
Erstens: Prallbleche: Heißes Kältemittel, das aus Schraubenkompressoren austritt, bewegt sich mit einer Geschwindigkeit von 15 bis 25 m/s und ist mit Öltröpfchen beladen. Ein direkter Strahlaufprall würde starke strömungsbedingte Rohrvibrationen und mechanische Ermüdungsdurchschläge verursachen, was eine gekrümmte Aufprallplatte aus Kohlenstoffstahl direkt unter der Einlassdüse erforderlich machen würde. Zweitens, Spülventile für nicht kondensierbare Stoffe: Spuren von Luft oder Stickstoff, die während der Wartung eingeschlossen werden, überziehen die äußeren Rohroberflächen mit einem isolierenden Gasfilm, ersticken die Dampfkondensation und erhöhen den Kopfdruck um Dutzende Kilopascal; Spülanschlüsse im höchsten Gehäusequadranten ermöglichen eine regelmäßige Entlüftung.
