So verwenden Sie den Rechner für die Dimensionierung und Vorgehensweise von Industriekühltürmen
- Geben Sie die Durchflussrate des zirkulierenden Wassers (m³/h) ein und passen Sie die Optionen nach Bedarf an.
- Führen Sie das Tool aus und überprüfen Sie seine Ergebnisse, Beweise und Einschränkungen.
- Kopieren oder laden Sie das Ergebnis herunter und vergleichen Sie es dann mit der tatsächlichen Website, den Quelldaten oder den Geschäftsunterlagen.
Versuchen Sie es mit einem konkreten Beispiel
In einem wassergekühlten Schneckenkühler und Spritzguss-Kühlwassersystem mit 200 m³/h Zirkulation, Einlasswasser bei 37,0 °C, Auslasswasser bei 32,0 °C (Bereich ΔT = 5,0 °C) und Sommer-Feuchtkugel im Freien bei 28,0 °C (Annäherung = 4,0 °C) unter Verwendung eines Saugzug-Kreuzstromturms: basierend auf CTI STD-201-Wärmebilanzmodelle erreichen eine Gesamtwärmeabgabe von 1.162,8 kW (330,6 RT). Bei einem Nennfaktor von 4,0 °C beträgt die Nennkapazität 331 RT. Der empfohlene Luftstrom beträgt 164.000 m³/h (96.527 CFM), angetrieben von einem geräuscharmen 11,0-kW-Axialventilator. Der Verdunstungsverlust beträgt 1,53 m³/h, der Driftverlust 0,01 m³/h und die Abschlämmung bei COC=4 erfordert 0,51 m³/h, was einer Zusatzwasseraufnahme von insgesamt 2,05 m³/h entspricht.
So interpretieren Sie Ergebnisse

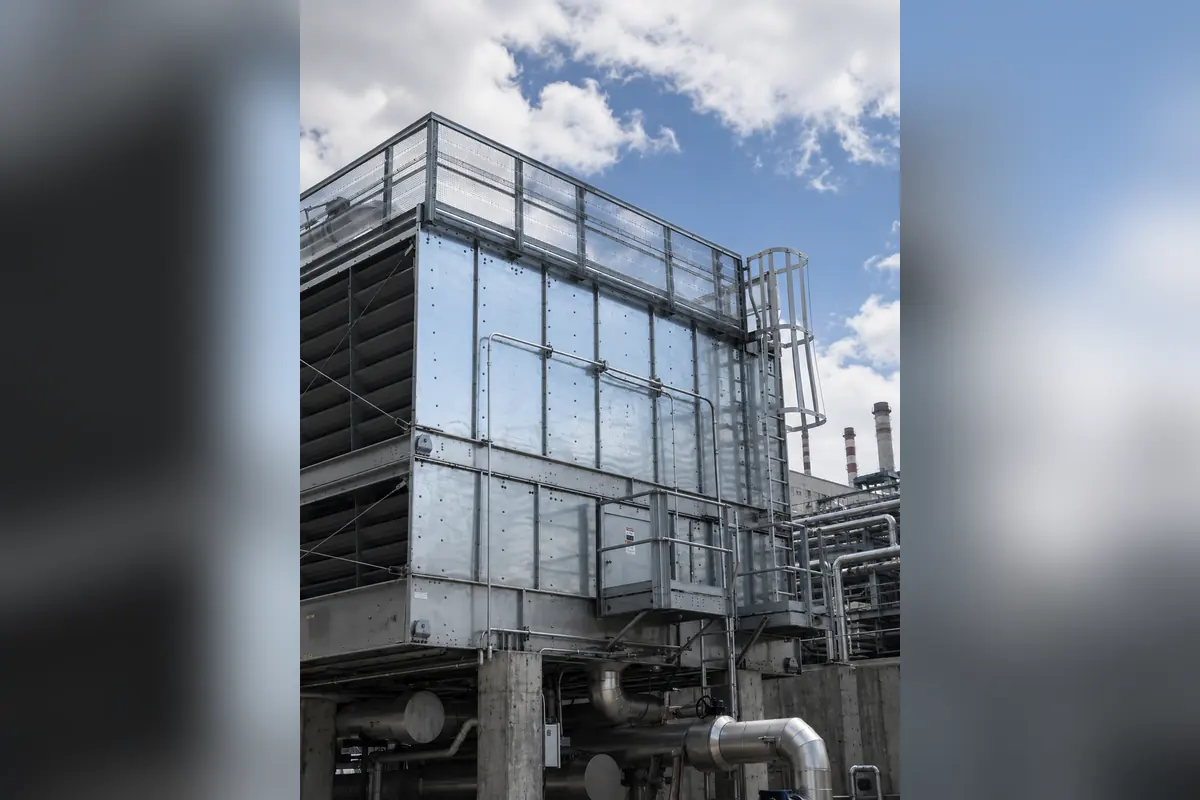

Industrielle Kühltürme geben Abwärme über HLK-Zentralkühler, Turbinenkondensatoren von Kraftwerken, Verdunstungskreisläufe von Rechenzentren und petrochemische Anlagen an die Atmosphäre ab. Die interne Wärme- und Stoffübertragung beruht hauptsächlich auf der latenten Verdampfungswärme von Wasser (~2.450 kJ/kg bei Umgebungstemperaturen), ergänzt durch sensible Konvektion: Verdampfende Wassermoleküle diffundieren in ungesättigte Luft, die durch Füllmedien strömt, und kühlen den Wasserstrom unter die Umgebungstemperatur der Trockenkugel ab. Die Umgebungsfeuchtkugeltemperatur stellt die thermodynamische asymptotische Barriere dar, die die Verdunstungskühlung physikalisch nicht durchbrechen kann. Der Unterschied zwischen Kaltwasseraustrittstemperatur und Feuchtkugeltemperatur wird als „Annäherung“ bezeichnet. Engere Ansätze erzwingen ein exponentielles Wachstum des Füllvolumens und des Ventilatorluftstroms und erfordern von den Ingenieuren, thermisches Delta-T, meteorologischen Ansatz und Lebenszykluskosten in Einklang zu bringen.
Häufig gestellte Fragen
Was ist der Unterschied zwischen Kühlturm „Range“ und „Approach“?
Der Bereich ist das Temperaturdelta zwischen heißem Wasser, das in den Turm eintritt, und kaltem Wasser, das ihn verlässt (ΔT = Th – Tc). Sie wird streng durch die Prozesswärmeabgabeleistung und den Wasserzirkulationsdurchfluss bestimmt und gibt an, „wie viel Gesamtwärme abgeführt werden muss“. Der Ansatz ist die Temperaturdifferenz zwischen dem Kaltwasser, das den Turm verlässt, und der umgebenden Außenfeuchtkugeltemperatur (Ansatz = Tc – Twb). Sie charakterisiert, wie nahe der Turm das Wasser an die Grenze des Verdunstungsgleichgewichts treibt, und stellt die „physikalische Leistungsfähigkeit und das Füllvolumen des Turms“ dar. Thermodynamisch gesehen kann sich kaltes Wasser in Systemen mit direkter Verdunstung nur der Umgebungsfeuchtkugeltemperatur annähern, diese jedoch niemals erreichen oder unter diese absinken.
Warum steigen die Kapitalkosten und der physische Platzbedarf stark an, wenn der Designansatz enger wird?
Gemäß Merkels Kühlturm-Integralgleichung ist die Übertragungsfläche umgekehrt proportional zur mittleren Enthalpiedifferenz zwischen gesättigter Luft an der Wassergrenzfläche und Hauptstromluft. Eine Verengung des Ansatzes von 5 °C auf 3 °C verringert das Antriebsenthalpiepotenzial nahe der Sättigung erheblich und erfordert wesentlich mehr Füllvolumen, längere Kontaktzeit und einen höheren Luftstrom. Branchen-Faustregeln besagen, dass jede Temperatursenkung um 1 °C das Füllvolumen und die Grundfläche des Turms um 20 bis 30 % erhöht. Ansätze unter 2,0 °C werden aufgrund aufgeblähter Turmstrukturen und übermäßiger Lüfterleistung wirtschaftlich untragbar. Typische Industrie- und HVAC-Designs zielen auf einen praktischen Ansatz von 3,0 °C bis 5,0 °C ab.
Wie entscheiden Ingenieure zwischen Gegenstrom- und Querstrom-Kühltürmen?
In Gegenstromtürmen bewegt sich die Luft vertikal nach oben gegen nach unten sprühende Wassertröpfchen (echter 180°-Gegenstromaustausch). Dies maximiert den treibenden Temperaturgradienten, was zu einem hohen thermischen Wirkungsgrad und einer kompakten Grundfläche führt, ideal für Dächer mit begrenztem Platzangebot oder enge Industriegrundstücke. In Querstromtürmen strömt die Luft horizontal durch Füllpackungen über durch Schwerkraft nach unten gerichtete Wasserströme (90°-Querstrom). Crossflow-Designs zeichnen sich durch einen minimalen internen aerodynamischen Widerstand, eine geringere Betriebsleistung des Lüfters, reduzierte akustische Geräusche und zugängliche offene Schwerkraftverteilungsbecken aus, die die Online-Inspektion und Füllreinigung vereinfachen – was sie zur Wahl für lärmempfindliche Krankenhäuser, Hotels und große Fernkälteanlagen macht.
Was sind die wichtigsten technischen Vorteile von Kühltürmen mit geschlossenem Kreislauf gegenüber offenen Türmen?
In offenen Kühltürmen kommt das Umlaufwasser direkt mit der Umgebungsluft in Kontakt und schleust in der Luft befindlichen Staub, saure Gase und biologische Stoffe in das System, während die kontinuierliche Verdampfung gelöste Mineralien zu Ablagerungen konzentriert. Kühltürme mit geschlossenem Kreislauf isolieren die primäre Prozessflüssigkeit (entmineralisiertes Wasser, Glykollösung, Abschrecköl) in abgedichteten Kupfer- oder Edelstahlschlangen. Durch indirekte Verdunstungskühlung wird die Wärme durch die Rohrschlangenwände an das sekundäre, rezirkulierende Sprühwasser und die vorbeiströmende Luft abgegeben. Der geschlossene Prozesskreislauf garantiert kein Eindringen von Schmutz, keine Ablagerungen in teuren Kühlern oder Laser-/Halbleiterwerkzeugen und keinen Flüssigkeitsverlust, was die Lebensdauer der Geräte erheblich verlängert.
