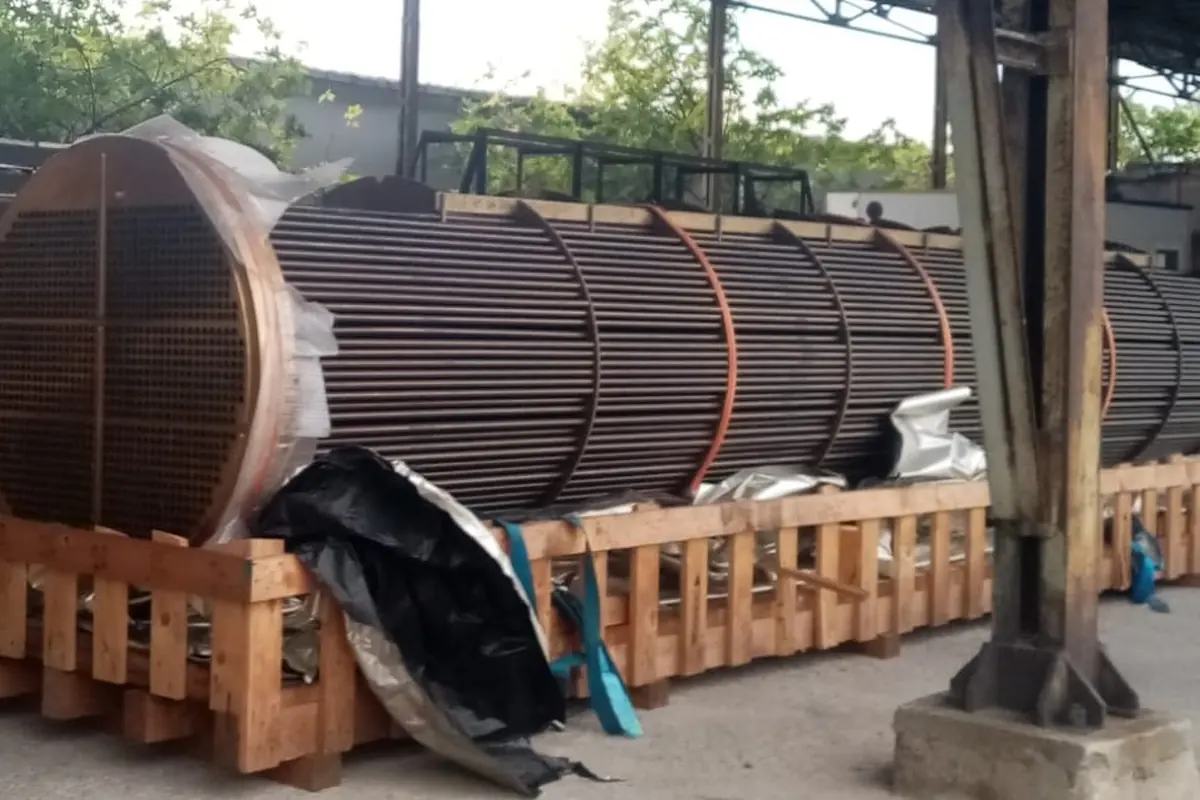

Verwendung des Größenrechners für industrielle Rohrbündelwärmetauscher
- Geben Sie die Eigenschaften der Flüssigkeit der heißen Seite ein und passen Sie die Optionen nach Bedarf an.
- Führen Sie das Tool aus und überprüfen Sie seine Ergebnisse, Beweise und Einschränkungen.
- Kopieren oder laden Sie das Ergebnis herunter und vergleichen Sie es dann mit der tatsächlichen Website, den Quelldaten oder den Geschäftsunterlagen.
Versuchen Sie es mit einem konkreten Beispiel
Für 25 t/h Wasserkühlung von 90 °C auf 50 °C und cp=4,186 kJ/(kg·K) beträgt die Leistung etwa 1162,8 kW. Kühlwasser bei 20→40 °C erfordert etwa 50 t/h und die ideale Gegenstrom-LMTD liegt bei etwa 39,15 °C. Eine einschalige Anordnung benötigt außerdem ihren temperaturabhängigen F-Faktor, bevor die Fläche aus Q=UAF·LMTD ermittelt wird.
So interpretieren Sie Ergebnisse
Hierbei handelt es sich um eine vorläufige thermische Berechnung mit den angegebenen konstanten Eigenschaften und Strömungsanordnungen. TEMA-Konstruktion, ASME-Druck, Vibration, Druckabfall oder mechanisches Design sind nicht vollständig. cpΔT ist nicht die volle Kondensationsenthalpie von Dampf.
Häufig gestellte Fragen
Wie werden rohrseitige und mantelseitige Flüssigkeitspfade beim thermischen Design zugeordnet?
Die Zuweisung der Flüssigkeitsführung zwischen Rohr- und Mantelseite folgt den Kernkriterien der thermomechanischen Technik: Erstens werden Hochdruckflüssigkeiten durch die Rohrseite geleitet, da Rohre mit kleinem Durchmesser extremen Drücken effizient standhalten, was eine erhebliche Reduzierung der Mantelwanddicke und große Kosteneinsparungen ermöglicht. Zweitens gelangen Verschmutzungen, Ablagerungen oder schmutzige Schlämme auf die Rohrseite, wo gerade Rohrkanäle das Wasserstrahlen und mechanische Bürsten erleichtern. Drittens gehören korrosive Flüssigkeiten in die Rohre, was Edellegierungen (Titan, Duplexstahl) auf Rohre und Kanaloberteile beschränkt, während Kohlenstoffstahlschalen erhalten bleiben. Viertens verlaufen viskose, strömungsarme oder saubere Ströme auf der Mantelseite, wo segmentierte Leitbleche Turbulenzen erzeugen und die Konvektion verstärken.
Was ist die physikalische Bedeutung des F-Faktors und warum darf er niemals unter 0,75 fallen?
Reiner Gegenstrom erzeugt die höchste thermische Antriebskraft (F = 1,0). In der Praxis begünstigen strukturelle Einschränkungen 1-2 Multi-Pass-Einheiten. Da die Rohrflüssigkeit in einem Durchgang im Gegenstrom und im Rücklauf im Gleichstrom fließt, sinkt die effektive Temperaturdifferenz unter den reinen Gegenstrom, was einen geometrischen Korrekturfaktor F (F ≤ 1,0) erfordert. F quantifiziert die Wirksamkeit der Wärmeübertragung: Wenn F < 0,80 (und insbesondere unter 0,75) ist, kommt es innerhalb des Wärmetauschers zu starken Temperaturüberschneidungen, die die Leistung verschlechtern und eine massive Überdehnung der Oberfläche erzwingen. In solchen Fällen müssen Konstrukteure auf zwei in Reihe geschaltete Schalen (TEMA F-Zwei-Durchgangs-Schale) umsteigen, um die Spielräume für die thermische Temperatursteuerung wiederherzustellen.
Welche Kompromisse bestehen zwischen Rohranordnungen mit 30°-Dreiecksteilung und 90°-Quadratteilung?
Dreiecksteilung (30° oder 60°) bietet überlegene Kompaktheit und Wärmeübertragungskoeffizienten. Im Vergleich zu quadratischen Rohren ist bei gleichem Manteldurchmesser etwa 15 % mehr Oberfläche untergebracht, und versetzte Rohre erzeugen intensive Turbulenzen und höhere konvektive U-Werte. Gekrümmte Reinigungsbahnen verhindern jedoch ein mechanisches Einstechen oder Schaben der äußeren Rohrwände und beschränken ihre Verwendung auf saubere, nicht verschmutzende Hüllenflüssigkeiten. Die quadratische Neigung (90° in Reihe) schafft ungehinderte, durchgehende, gerade physische Wege zwischen den Rohrreihen und ermöglicht so eine mechanische Wasserreinigung und chemische Reinigung, was sie zur bevorzugten Wahl für Schweröle, Schlämme und schwere Verschmutzungen an der Außenhülle macht.
Wie wirkt sich die rohrseitige Geschwindigkeit auf den Wärmetauscherbetrieb aus und welche Gefahren bergen Extreme?
Die Rohrgeschwindigkeit liegt typischerweise bei 1,0 bis 2,5 m/s (1,2 bis 1,8 m/s Standard für Wasser). Eine suboptimale Geschwindigkeit (<0,8 m/s) senkt die Reynolds-Zahlen in Richtung des laminaren Bereichs und bildet dicke thermische Grenzschichten, die die konvektiven Wärmeübertragungskoeffizienten senken und gleichzeitig die Schlammablagerung und eine schnelle Ablagerung von Ablagerungen begünstigen. Umgekehrt erhöht eine übermäßige Geschwindigkeit (>2,5 bis 3,0 m/s) die Pumpleistung exponentiell mit V² und führt, was noch gefährlicher ist, zu schwerer Erosion und Korrosion am Rohreinlass. Es kann auch zu Wirbelablösungsresonanzen und flüssigkeitselastischer Instabilität führen, wodurch Rohre so lange vibrieren, dass sie ermüden und an den Rändern der Pralllochöffnungen scheren, was zu katastrophalen Lecks führt.
