So verwenden Sie den Plattenwärmetauscher LMTD und den Flächenrechner
- Geben Sie die Einlasstemperatur der heißen Flüssigkeit Th1 (°C) ein und passen Sie die Optionen nach Bedarf an.
- Führen Sie das Tool aus und überprüfen Sie seine Ergebnisse, Beweise und Einschränkungen.
- Kopieren oder laden Sie das Ergebnis herunter und vergleichen Sie es dann mit der tatsächlichen Website, den Quelldaten oder den Geschäftsunterlagen.
Versuchen Sie es mit einem konkreten Beispiel
Heißstrom 85 °C bis 60 °C (Abfall um 25 °C), Kaltstrom 20 °C bis 50 °C (Anstieg um 30 °C), Leistung 150 kW: Gegenstrom-Enddelta betragen 35 °C und 40 °C, was einen LMTD von 37,44 °C ergibt. Bei einer Verschmutzung von 0,00010 m²·K/W beträgt der effektive k 3103 W/(m²·K), was eine Fläche von 1,29 m² erfordert. Bei Verwendung von Standardplatten mit 0,06 m² empfehlen wir 22 aktive Chevron-Platten (insgesamt 24 mit Endplatten). Der Heißdurchfluss beträgt 5160 kg/h (86 l/min); Der Kaltdurchfluss beträgt 4300 kg/h (71,7 l/min).
So interpretieren Sie Ergebnisse

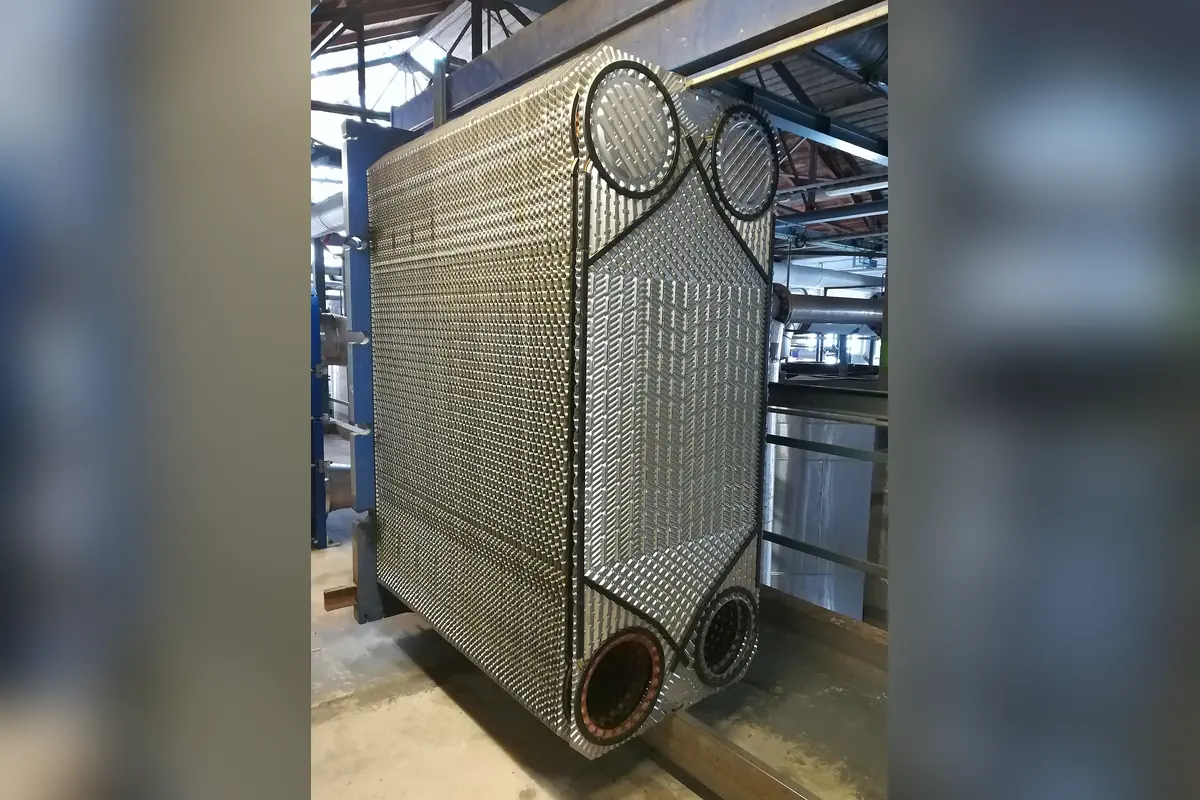

PHEs erreichen hohe Wärmeübertragungsraten aufgrund der Chevron-Riffelung, die bei niedrigen Reynolds-Zahlen intensive dreidimensionale Turbulenzen auslöst. Gegenstrom ergibt maximale logarithmische mittlere Fahrtemperatur; Berücksichtigen Sie immer Sicherheitsgrenzen gegen Verschmutzung, um eine Verschlechterung der thermischen Leistung zu verhindern.
Häufig gestellte Fragen
Warum muss bei der Dimensionierung des Wärmetauschers die logarithmische mittlere Temperaturdifferenz (LMTD) anstelle des arithmetischen Mittels verwendet werden?
Entlang des Strömungswegs variieren die Temperaturunterschiede exponentiell und nicht linear. Die Verwendung des arithmetischen Mittelwerts der Temperaturdifferenz überbewertet die tatsächliche treibende Kraft um 15 bis 40 %, wenn die Temperaturspannen groß sind, was zu gefährlich unterdimensionierten Oberflächenbereichen führt, die die angestrebten Prozesstemperaturen nicht erreichen.
Welche Vorteile bietet der Gegenstrom gegenüber dem Gleichstrom?
Im Gleichstrom kann die kalte Auslasstemperatur niemals die heiße Auslasstemperatur überschreiten. Im Gegenstrom kann kaltes Fluid wesentlich heißer austreten als heißes Fluid (Temperaturkreuzung), während die Antriebskraft gleichmäßig bleibt, wodurch größere LMTDs erreicht werden und der Bedarf an kostspieligen Titan- oder Edelstahlplatten um 20 bis 40 % sinkt.
Warum beeinträchtigt die Verschmutzungsbeständigkeit die PHE-Leistung stärker als bei Rohrbündeleinheiten?
Der Gesamtwärmeübergangskoeffizient von PHE Clean erreicht 3000 bis 6000 W/(m²·K), was bedeutet, dass der saubere Wärmewiderstand (1/k) winzig ist (~0,0002 m²·K/W). Selbst das Hinzufügen eines dünnen Zunderfilms (Rf = 0,0001) erhöht den Gesamtwiderstand um über 50 %, wodurch die thermische Belastung um 30 bis 40 % gesenkt wird. Entwerfen Sie immer mit einem Flächenüberschuss von 15 % bis 25 % und planen Sie eine regelmäßige CIP-Reinigung ein.
Was ist der Temperaturansatz und welche wirtschaftlichen Gefahren birgt eine zu strenge Auswahl?
Die Annäherungstemperatur ist die Differenz zwischen dem Austritt heißer Flüssigkeit und dem Eintritt kalter Flüssigkeit (oder umgekehrt). Während enge Ansätze (2 °C bis 3 °C) die Wärmerückgewinnung maximieren, verschwindet LMTD, wenn sich der Ansatz dem Nullpunkt nähert, wodurch die erforderliche Plattenoberfläche und der Kapitalaufwand für die Ausrüstung asymptotisch hoch werden. Praktisch wirtschaftliche Ansatztemperaturen liegen zwischen 3°C und 8°C.
