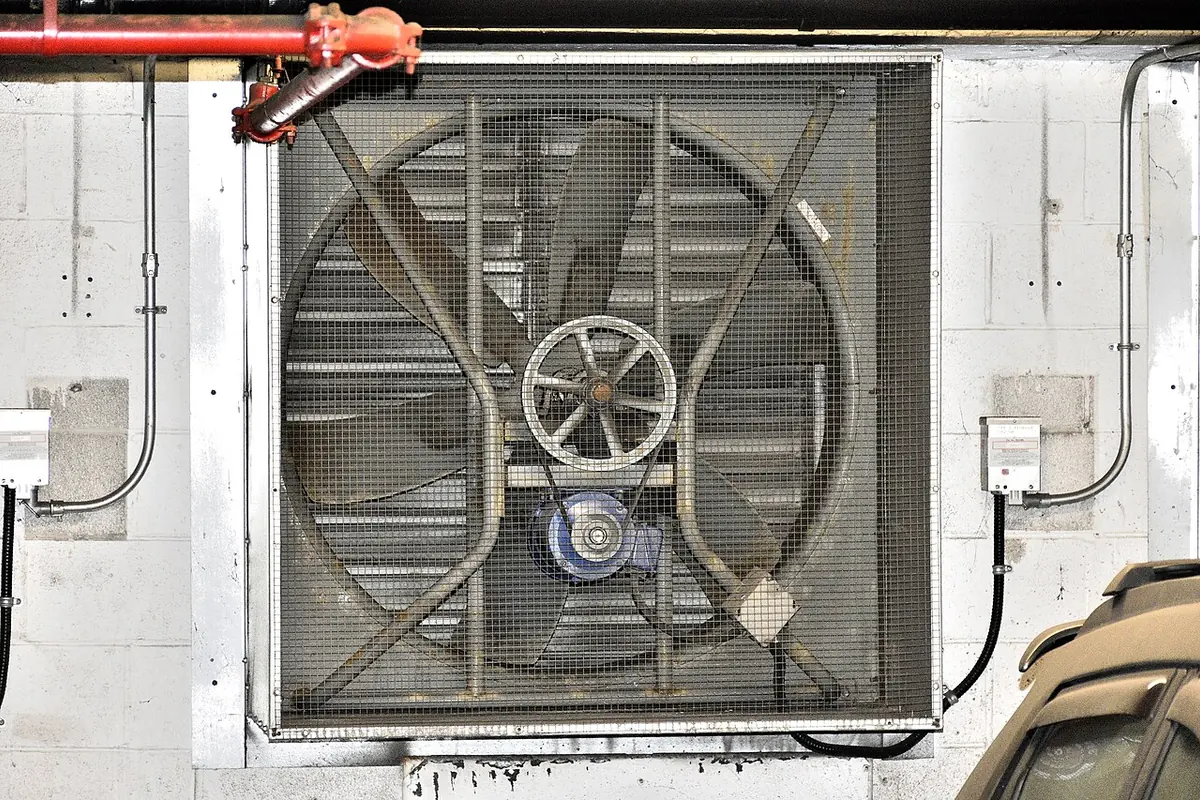

So verwenden Sie die Fan-Affinitätsgesetze und den Größenrechner
- Geben Sie den Basisluftstrom ein und passen Sie die Optionen nach Bedarf an.
- Führen Sie das Tool aus und überprüfen Sie seine Ergebnisse, Beweise und Einschränkungen.
- Kopieren oder laden Sie das Ergebnis herunter und vergleichen Sie es dann mit der tatsächlichen Website, den Quelldaten oder den Geschäftsunterlagen.
Versuchen Sie es mit einem konkreten Beispiel
Bei Grundlinie 1450 U/min mit 2000 CFM, 1,5 Zoll WG, 1,2 kW: Die Beschleunigung auf 1750 U/min (Verhältnis 1,207) erhöht den Luftstrom auf 2414 CFM, den Druck auf 2,18 Zoll WG und die Leistung auf 2,11 kW (+75,8 %).
So interpretieren Sie Ergebnisse
Berechnet den linearen Luftstrom, den quadratischen statischen Druck und die Skalierung der kubischen Bremsleistung auf der Grundlage der Affinitätsgesetze von Turbomaschinen mit Motorüberlastungswarnungen.
Häufig gestellte Fragen
Was sind Fanaffinitätsgesetze?
Fan-Affinitätsgesetze sind empirische Turbomaschinenbeziehungen, die Luftströmungs-, Druck- und Leistungsänderungen über Drehzahl, Laufradgeometrie oder Fluiddichte vorhersagen.
Warum erfordert eine Geschwindigkeitssteigerung um 20 % über 70 % mehr Motorleistung?
Die Leistung skaliert mit dem Würfel der Geschwindigkeit (P2/P1 = (N2/N1)³). Ein 1,2-facher Geschwindigkeitsmultiplikator erfordert 1,2³ = 1,728-fache Leistung (+72,8 %). Wenn Sie die Geschwindigkeit erhöhen, ohne die Kapazität auf dem Typenschild des Motors zu überprüfen, besteht die Gefahr, dass der Motor durchbrennt.
Welche Auswirkung hat die Skalierung des Laufraddurchmessers auf die Leistung?
Bei konstanter Drehzahl skaliert der Luftstrom mit dem Durchmesser im Quadrat (Q ∝ D³), der Druck mit dem Durchmesser im Quadrat (SP ∝ D²) und die Leistung mit dem Durchmesser bis zur fünften Potenz (P ∝ D⁵). Das Kürzen oder Vergrößern von Laufrädern führt zu massiven aerodynamischen Verschiebungen.
Wann sollte das Luftdichteverhältnis angepasst werden?
Standardbedingungen gehen von einer Meeresspiegeltemperatur von 20°C (1,204 kg/m³) aus. Große Höhen oder heiße Kesselabgase verringern die Luftdichte; Während CFM konstant bleibt, nehmen statischer Druck und Leistung proportional zur Dichte ab.
Gibt es Diskrepanzen zwischen gemessenen Feldwerten und Affinitätsgesetzberechnungen?
Affinitätsgesetze gehen von turbulenter Strömung und kinematischer Ähnlichkeit aus. Verschiebungen des Kanalwiderstands, Strömungsabriss-/Spannungsbereiche oder Bandschlupf können zu Abweichungen von 3 % bis 8 % bei Feldmessungen führen.
