Rechner für das Füllverhältnis und die Spannweite von Industriekabelrinnen

Berechnen Sie den Füllgrad des Kabelrinnenquerschnitts, die einschichtige Anordnung des Stromkabels, die lineare Gewichtsbelastung, das Biegemoment und die Durchbiegung in der Mitte der Spannweite gemäß NEC-Artikel 392 und NEMA VE 2. Geben Sie den Rinnenstil, die Breite, die Tiefe, die Stützweite und die Strom-/Steuerkabelpläne ein.

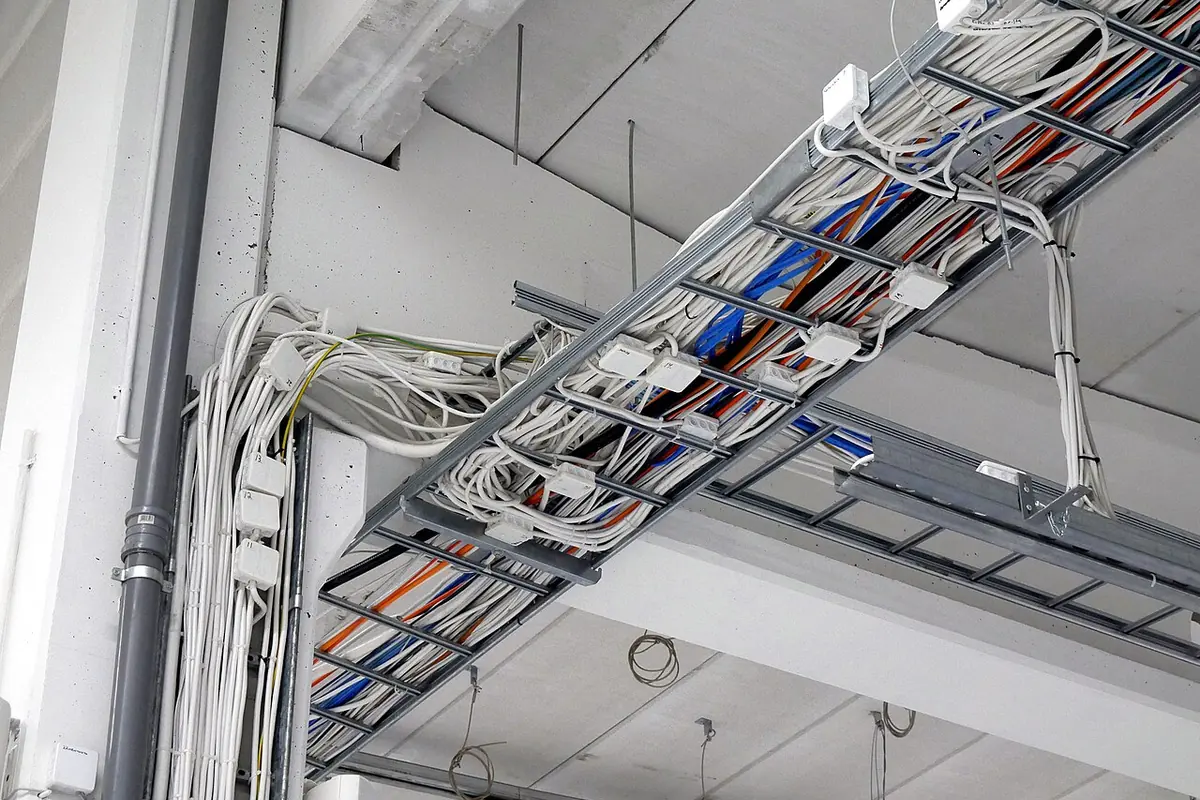

Kabel in einer Kabelrinne
📷 Santeri Viinamäki · CC BY-SA 4.0
◈ Lokale Verarbeitung · Eingaben werden nicht hochgeladen

Eingaben und Einstellungen

Dieser Arbeitsbereich verarbeitet Daten im aktuellen Browser; Die Eingabe wird bei der Aktualisierung nicht gespeichert.

Ergebnis-Workbench

Geben Sie die Details ein und klicken Sie dann auf Ergebnisse generieren.

↗

Die Ergebnisse werden hier angezeigt

Überprüfen Sie die Details, kopieren oder laden Sie sie herunter und setzen Sie dann Ihre Arbeit fort.

IHR NÄCHSTER SCHRITT

Halten Sie technische Berechnungen kostenlos und vernetzen Sie Ihr Unternehmen

Nutzen Sie weiterhin die kostenlosen technischen Berechnungen. Erstellen Sie ein Unternehmenskonto für die Website-Überwachung, die Bearbeitung von Anfragen und Teambenachrichtigungen, wenn Sie die anschließende Arbeit verbinden müssen.

Neue Unternehmen erhalten eine 14-tägige Pro-Testversion, für die keine Karte erforderlich ist. Bei Testversionen ist der bezahlte monatliche Kreditzuschuss nicht inbegriffen.

Sie haben bereits ein Konto? Öffnen Sie Ihren Arbeitsbereich → (English)

So verwenden Sie den Rechner für das Füllverhältnis und die Spannweite von Industriekabelrinnen

  1. Geben Sie den Bautyp der Kabelrinne ein und passen Sie die Optionen nach Bedarf an.
  2. Führen Sie das Tool aus und überprüfen Sie seine Ergebnisse, Beweise und Einschränkungen.
  3. Kopieren oder laden Sie das Ergebnis herunter und vergleichen Sie es dann mit der tatsächlichen Website, den Quelldaten oder den Geschäftsunterlagen.

Versuchen Sie es mit einem konkreten Beispiel

Die Standardrinne ist 300×100 mm über eine Spannweite von 2 m groß, mit sechs 32-mm-Stromkabeln mit 2,2 kg/m und vierundzwanzig 14-mm-Steuerkabeln mit 0,35 kg/m. Die Kabelfläche beträgt ca. 8520 mm², die geometrische Füllung 28,4 % und die Kabelmasse 21,6 kg/m. Mit der angenommenen Wannenmasse und dem Faktor 1,25 beträgt die Auslegungslast 38,75 kg/m und das einfach unterstützte Biegemoment etwa 190,1 N·m. Die eingebaute Probenträgheit ergibt eine Ablenkung von etwa 2,51 mm. Überprüfen Sie die zulässige Füllung, Strombelastbarkeit und Durchbiegung anhand der Kabelklassifizierungen, der tatsächlichen Wannenkonstruktion und den Belastungstabellen des Herstellers.

So interpretieren Sie Ergebnisse

Die Kabelrinnentechnik gleicht die elektrische Wärmeableitung mit mechanischer struktureller Unterstützung aus. NEC 392 begrenzt die Mehrleiterfüllung auf 40 %, um den konvektiven Luftstrom aufrechtzuerhalten, während Spannweitendurchbiegungsberechnungen einen Struktureinsturz verhindern.

Häufig gestellte Fragen

Warum beschränkt NEC Artikel 392 den Füllgrad von Kabelrinnen strikt auf 40 %?

Stromfluss erzeugt ohmsche Widerstandswärme (I²R). Eine übermäßige Kabelbündelung behindert die Wärmeableitung, was dazu führt, dass die Isolierung (PVC 70 °C, XLPE 90 °C) überhitzt, sich verschlechtert und ein Brand droht. Die Füllgrenze von 40 % lässt 60 % Freiluftvolumen für natürliche Konvektionskühlung und zukünftige Verkabelungserweiterungen übrig.

Warum müssen Hochspannungs- und Hochstromkabel in einer einzigen flachen Lage verlegt werden?

Gemäß IEC 60364-5-52 und NEC-Strombelastbarkeitstabellen erzwingt das Bündeln oder Stapeln von Stromkabeln eine starke Leistungsreduzierung (bis auf 0,7 oder 0,5), sodass 300-A-Kabel auf 150 A beschränkt werden müssen. Stromkabel müssen einlagig flach im Abstand von 1x Durchmesser verlegt werden.

Was bedeutet die maximale Durchbiegungsgrenze in der Mitte des NEMA VE 2 L/200?

Kabelrinnen sind tragende Kabelkanäle. Unter voller Arbeitslast (Kabel, Wind, Eis, Wartungslast) begrenzt NEMA VE 2 die vertikale Durchbiegung zwischen den Stützen auf die Spannweite dividiert durch 200 (10 mm bei einer Spannweite von 2,0 m, 15 mm bei einer Spannweite von 3,0 m), um ein Abscheren der Verbindungsplattenbolzen und ein Knicken der Schiene zu verhindern.

Wo werden Leiter, belüfteter Trog, fester Boden bzw. Drahtgitterwannen eingesetzt?

Leiterwannen bieten unübertroffene Belüftung und strukturelle Festigkeit für schwere Stromkabel. Tabletts mit festem Boden bieten hervorragende EMI-Abschirmung und Staubschutz für empfindliche Instrumente. Korbschalen aus Drahtgeflecht sind ideal für die Telekommunikation, die Cat6-Verkabelung von Rechenzentren und sanitäre Lebensmitteleinrichtungen.

Kabelrinnen-Füllverhältnis und Spannweitenlastrechner – praktischer Leitfaden und häufig gestellte Fragen

Was leistet ein Kabelrinnen-Füllverhältnis- und Spannweitenlastrechner?

Das Design der Kabelrinnenbeladung und Strombelastbarkeit entspricht den Normen NEC Artikel 392, IEC 61537, NEMA VE 1 und NEMA VE 2. Bei mehradrigen Steuer- und Instrumentenkabeln ist der Querschnittsfüllungsgrad in geschlossenen Kanälen/Leiterkanälen strikt auf 40 % (50 % bei Drahtgeflechten) begrenzt, um den natürlichen konvektiven Luftstrom zu bewahren und eine vorzeitige Verschlechterung der Isolierung zu vermeiden.

Für wen ist das gedacht und wann ist es nützlich?

Elektrotechnikdesigner, Auftragnehmer für industrielle Automatisierung, Kabelinstallationsleiter und Käufer von Kabeltrassen, die Kabelkanäle dimensionieren.

Wie verwende ich diesen Kabelrinnen-Füllverhältnis- und Spannweitenlastrechner?

Geben Sie den Kabelrinnenstil (Leiter, Trog, Drahtgeflecht), die Breite und Tiefe, die Stützweite sowie Strom-/Steuerkabelpläne mit Außendurchmessern und Einheitsgewichten ein, um den Querschnittsfüllungsgrad gemäß NEC Artikel 392, den einlagigen Abstand der Stromkabel, die verteilte lineare Last, die Biegemomente und die Durchbiegung der Spannweite zu berechnen.

Wie soll ich die Ergebnisse interpretieren?

Strukturelle Unterstützungsbewertungen berechnen das gesamte lineare Kabelgewicht plus das Eigengewicht der Laufbahn über die Stützspanne L. Bei den Berechnungen werden gleichmäßig verteilte Balkenbiegegleichungen angewendet, um das maximale Biegemoment M_max und die vertikale Durchbiegung in der Mitte anhand der NEMA VE 2 L/200-Durchbiegungsgrenze zu bewerten. Gleichzeitig wird der einlagige Abstand für Hochspannungskabel überprüft, um eine Leistungsminderung zu verhindern.

Wo wird die Arbeit ausgeführt und welche Dienste erhalten Daten?

Kabelplanspezifikationen, Rinnenfüllverhältnisse, verteilte Belastung und Felddurchbiegung werden lokal in Ihrem Browser mithilfe elektrischer und struktureller Gleichungen berechnet. Schaltpläne und Kabelpläne der Anlage werden niemals auf einen Remote-Server hochgeladen.
