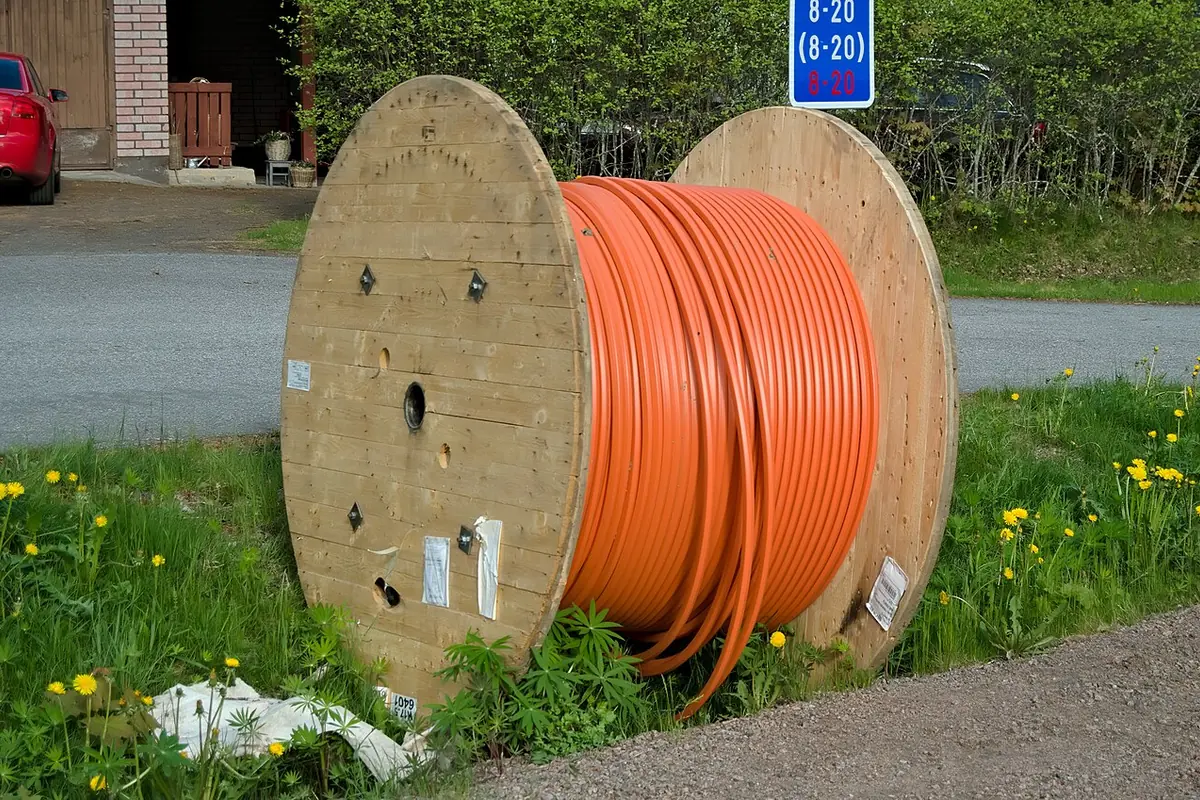

Verwendung des Kabeltrommelkapazitäts- und Bruttogewichtsrechners
- Geben Sie den Flanschdurchmesser D (mm) ein und passen Sie die Optionen nach Bedarf an.
- Führen Sie das Tool aus und überprüfen Sie seine Ergebnisse, Beweise und Einschränkungen.
- Kopieren oder laden Sie das Ergebnis herunter und vergleichen Sie es dann mit der tatsächlichen Website, den Quelldaten oder den Geschäftsunterlagen.
Versuchen Sie es mit einem konkreten Beispiel
Standardmäßiger 1200-mm-Flansch, 600-mm-Lauf, 800-mm-Traversen-Holzspule mit 50-mm-Abstand: Das Aufspulen eines 25-mm-Kabels ergibt 32 Windungen pro Lage über 10 Lagen, was einer Kapazität von 854,51 m entspricht. Das Nettokabelgewicht beträgt 1580,85 kg (1,58 t) und das Bruttorollengewicht 1720,85 kg (1,72 t), was einem Gewicht von 1,35 CBM entspricht. Ein 20GP-Container (21,5 t Nutzlast) fasst 12 Rollen, die mit Hartholzkeilen und Diagonaldrahtzurrungen gesichert sind.
So interpretieren Sie Ergebnisse
Für Kabeltrommeln gelten zwei wichtige Compliance-Anforderungen: Flanschränder müssen ≥ 50 mm (2 Zoll) über die äußerste Kabelschicht hinausragen, um Abrieb während des Transports zu verhindern; der Durchmesser des Trommelkerns muss die Mindestbiegeradien überschreiten, um Mikrorisse der Isolierung zu verhindern.
Häufig gestellte Fragen
Warum müssen Kabeltrommeln einen Flanschspielraum X von mindestens 50 mm (2") einhalten?
Gemäß IEC 60502 und Exportnormen vorgeschrieben. Beim Aufrüsten im Hafen, bei der Handhabung mit Gabelstaplern und beim Rollen auf dem Boden werden die Rollen grob behandelt. Eine Überfüllung bündig mit dem Flansch setzt äußere Windungen Stößen aus, wodurch XLPE-Ummantelungen zerreißen oder Panzerungen zerquetscht werden und teure Kabellängen zerstört werden.
Wie sollte der Durchmesser d der Trommeltrommel zum minimalen Biegeradius des Kabels passen?
Überbiegen trennt Kupferleiter und Isolationsschirme. Ungepanzerte Stromkabel erfordern Biegeradien von 12–15x AD; Gepanzerte Kabel erfordern einen 15- bis 20-fachen Außendurchmesser. Ein 50-mm-Kabel benötigt einen Biegeradius von 750–1000 mm, was einen Trommeldurchmesser von 1500–2000 mm und mehr erfordert. Zu kleine Fässer verursachen bei werksseitigen Festigkeitsprüfungen einen dielektrischen Durchschlag.
Was sind die richtigen Verfahren zum Festzurren und Blockieren von Containern für schwere Kabeltrommeln?
Rollen mit einem Gewicht von 1,5–4 Tonnen konzentrieren extreme Bodenlasten. Verstauen Sie Rollen, die vorwärts und rückwärts rollen, immer mit horizontaler Spindel. niemals flach hinlegen. Unterlegkeil vorn und hinten mit 150 x 150 mm großen Hartholzkeilen, die an den Containerboden genagelt sind. Befestigen Sie diagonale Drahtseilzurrungen mit Spannschlössern an D-Ringen am Boden, um ein Verrutschen bei schwerem Seegang zu verhindern.
Welche Pflanzenschutznormen gelten für den Export von Holzkabeltrommeln in die EU und nach Nordamerika?
Massivholzrollen müssen den ISPM 15-Standards entsprechen und einer Wärmebehandlung (HT) bei 56 °C/30 Minuten oder einer Methylbromid-Begasung mit unauslöschlichen IPPC-Markierungen auf beiden Flanschen unterzogen werden. Nicht konforme Rollen werden abgelehnt oder im Hafen verbrannt. Hybridspulen aus Stahl oder begasungsfreiem Sperrholz vermeiden Quarantänerisiken.
