电压降怎么算：电缆截面积选择公式、例题与 3%/5% 限值

公式

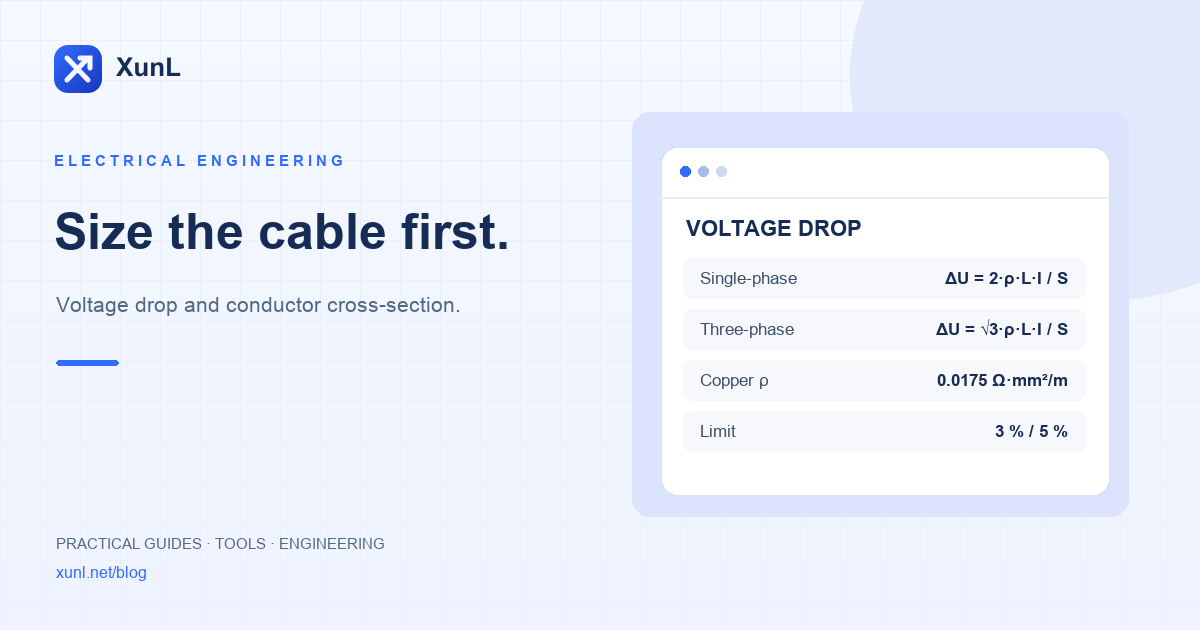

只考虑导线电阻时（中小截面、功率因数接近 1 的常用近似）：

• 单相：ΔU = 2 × ρ × L × I ÷ S
• 三相：ΔU = √3 × ρ × L × I ÷ S

其中：

• ΔU：电压降（V）
• ρ：导体电阻率，铜约 0.0175、铝约 0.028（Ω·mm²/m）
• L：电缆单程长度（m）。单相公式里的 2 已经算了来回两根线
• I：负载电流（A）
• S：导体截面积（mm²），也就是常说的"几平方"

电压降百分比 = ΔU ÷ 额定电压 × 100%。

反过来求电缆截面积

已知允许压降，把公式倒过来：

S ≥ k × ρ × L × I ÷ ΔU允许（单相 k = 2，三相 k = √3 ≈ 1.732）

算出最小截面后，向上取标准规格：1.5、2.5、4、6、10、16、25、35、50、70、95 mm²……

例题：三相 380 V，30 A，80 米

允许压降 3%：ΔU允许 = 380 × 3% = 11.4 V

S ≥ 1.732 × 0.0175 × 80 × 30 ÷ 11.4 ≈ 6.38 mm²

6 mm² 不够，取 10 mm²。复核：ΔU = 1.732 × 0.0175 × 80 × 30 ÷ 10 ≈ 7.3 V，约 1.9%，满足要求。

用 电压降与线径计算器 填入电压、电流、距离和允许压降，可以直接得到最小截面和推荐规格，铜铝、单相三相都能切换。

压降允许多少

IEC 60364-5-52 附录 G（表 G.52.1）给出从电源进线到用电点的最大压降参考值：

这些数值针对正常稳态运行，不包括电机启动等瞬时工况。各国规范的计算起点和数值可能不同，设计时以项目所在地规范为准。

只看压降还不够

1. 载流量：截面必须同时满足电缆的载流量（与敷设方式、环境温度、并列根数有关），压降合格不代表不发热。
2. 电抗和功率因数：大截面、长距离或电动机负载时，应使用完整公式 ΔU = √3 × I × L ×（R cosφ + X sinφ），只算电阻会低估压降。
3. 电机启动：直接启动电流是额定电流的数倍，启动瞬间压降更大，可能导致接触器掉闸。电机功率和电流可以先用 电机功率选型 估算。
4. 温度：导体温度升高电阻增大，0.0175 是常用的工程取值，严苛场合按运行温度修正。

参考

• Schneider Electric Installation Guide：Maximum voltage drop limit
