Cómo utilizar la calculadora de tamaño del clasificador y desarenador de hidrociclón industrial
- Ingrese el caudal total del diseño de lodo de alimentación (m³/h) y ajuste las opciones según sea necesario.
- Ejecute la herramienta e inspeccione sus resultados, evidencia y limitaciones.
- Copie o descargue el resultado y luego verifíquelo con el sitio web real, los datos de origen o los registros comerciales.
Pruebe un ejemplo concreto
Para una etapa de molienda de circuito cerrado de una planta de beneficio de oro y arena de sílice con una tasa de lodo de alimentación de diseño de 60,0 m³/h a una presión de entrada de 1,5 bar (150 kPa), una densidad del mineral sólido de 2,65 t/m³, una densidad del portador de agua de 1,0 t/m³ (diferencial de densidad de 1650 kg/m³) y un 20,0 % de sólidos en peso, empleando un ciclón resistente al desgaste de poliuretano con Dc = 150 mm para la clasificación de desarenado: la cinética del ciclón Bradley calcula un tamaño de corte d50 de 278,0 um; la tasa de lodo del grifo de flujo inferior es de 21,0 m³/h espesada a 57,1% de sólidos; el caudal de desbordamiento es de 39,0 m³/h con 0,5% de sólidos clarificados; El diámetro recomendado de la boquilla de alimentación tangencial es de 38 mm (0,25 Dc), el orificio del buscador de vórtice es de 53 mm (0,35 Dc) y la garganta del ápice de la espiga es de 30 mm (0,20 Dc). El flujo inferior se descarga en forma de paraguas limpio de 25° con un núcleo de aire axial abierto y máxima eficiencia de clasificación.
Cómo interpretar los resultados
Los hidrociclones (desarenadores/deslimantadores) son unidades de separación estáticas sin partes móviles que utilizan fluido presurizado alimentado tangencialmente para inducir una alta aceleración centrífuga (de cientos a miles de g) para la clasificación y el espesamiento de sólidos-líquidos. La lechada bombeada a través de una boquilla de alimentación rectangular o de espiral forma un vórtice descendente exterior de alta velocidad a lo largo de las paredes cilíndricas y cónicas del cuerpo. Las partículas gruesas o densas con gran inercia centrífuga son forzadas hacia afuera y se deslizan hacia abajo por las paredes del cono, descargándose a través de la espiga del ápice como flujo inferior. Las partículas finas y el fluido portador se invierten axialmente cerca de la punta del cono, formando un vórtice helicoidal ascendente interno dentro del núcleo central de baja presión y descargándose a través del buscador de vórtice superior como desbordamiento. Los modelos empíricos de Bradley y Dahlstrom relacionan proporciones geométricas, presión de alimentación y diferenciales de densidad de fase, formando el estándar de referencia para la molienda en circuito cerrado, la tunelización de lodos y el control de sólidos en yacimientos petrolíferos.
Preguntas frecuentes
¿Cuál es la definición física de procesamiento de minerales de la clasificación de tamaño de corte d50 en hidrociclones?
El tamaño de corte de clasificación d50 (micrón de separación) es el diámetro de partícula geométrico equivalente crítico (en um) que tiene exactamente un 50 % de probabilidad de reportarse al subflujo y un 50 % de probabilidad de reportarse al desbordamiento en el campo de flujo centrífugo. La gran mayoría de las partículas más gruesas que d50 (80 % a 95 %+) se separan mediante fuerza centrífuga en el flujo inferior del grifo, mientras que las partículas más finas que d50 se arrastran hacia el vórtice interno ascendente para salir por el flujo superior. Un d50 más pequeño representa una clasificación más fina. Para ciclones geométricamente proporcionales, d50 escala positivamente con el diámetro del cuerpo (d50 proporcional a Dc^0,66) e inversamente con la presión de alimentación y el diferencial de densidad sólido-líquido (d50 proporcional a P^-0,28 * Delta_rho^-0,5).
¿Cuál es la distinción esencial entre pulverización tipo paraguas y descarga con cuerdas en el flujo inferior del ciclón, y cómo se debe corregir la pulverización con cuerdas?
Primero, la clasificación óptima muestra una descarga de rociado en forma de paraguas: el flujo inferior sale del grifo como un rociador acampanado cónico hueco con un ángulo incluido de 20° a 30°. Existe un claro vacío de succión de aire de presión negativa en el centro del vórtice, lo que confirma un núcleo de aire axial continuo y sin obstáculos, una completa separación de fases centrífugas y una máxima nitidez de corte. En segundo lugar, la descarga de cuerdas sobrecargadas se manifiesta como una corriente densa, columnar y retorcida. Esto indica que la garganta del grifo está obstruida por sólidos, que la capacidad de flujo inferior ha alcanzado su límite físico y que el núcleo de aire central se ha extinguido. Los sólidos gruesos son empujados hacia arriba hacia el rebosadero, arruinando la separación aguas abajo. Las acciones correctivas requieren ampliar inmediatamente el diámetro de la boquilla de espiga (instalar un ápice cerámico más grande), diluir la concentración de sólidos de alimentación o ajustar la presión de la bomba de alimentación.
¿Por qué la clasificación ultrafina (por ejemplo, d50 < 20 um) debe emplear múltiples grupos de ciclones de pequeño diámetro que funcionan en paralelo?

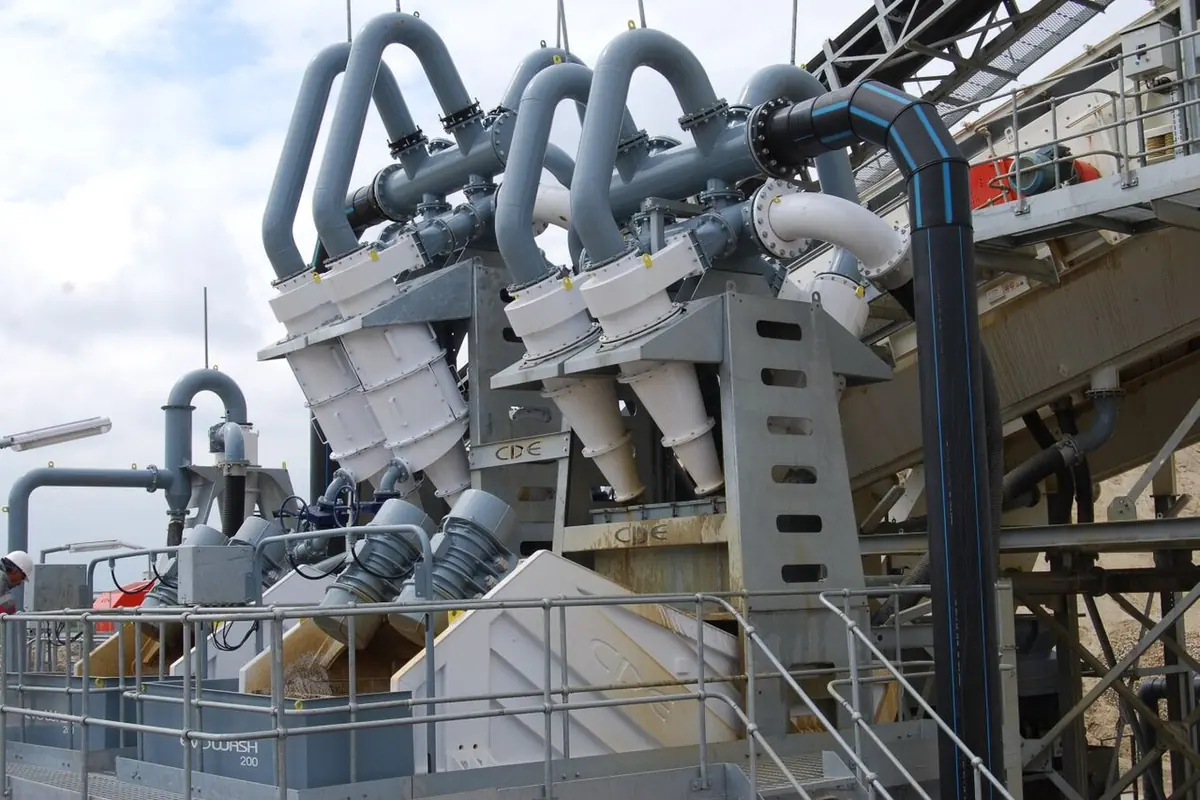

La aceleración centrífuga se escala como a = v^2 / r. La clasificación de partículas submicrónicas y ultrafinas requiere fuerzas centrífugas extremas (de 1000 ga 2000 g+). Los ciclones grandes (Dc = 500 a 660 mm) tienen radios grandes y una aceleración centrífuga débil, lo que produce tamaños de corte de 75 a 150 um. Los ciclones en miniatura (Dc = 50 a 100 mm) tienen radios muy pequeños, lo que acelera la sedimentación hasta alcanzar tamaños de corte agudo de 10 a 25 um. Sin embargo, los ciclones en miniatura individuales tienen caudales bajos (sólo de 2 a 10 m³/h). Para satisfacer los rendimientos industriales (de 200 a 1.000 m³/h), se disponen decenas o cientos de pequeños ciclones en un colector de ciclones circular que funciona en paralelo bajo presión equilibrada.
¿Cómo controla la presión operativa de la entrada de alimentación la nitidez del corte del hidrociclón frente al desgaste del revestimiento abrasivo?
En primer lugar, los beneficios de una mayor presión de alimentación: elevar la presión de entrada de 0,5 bar a 1,5-2,0 bar aumenta la velocidad de entrada tangencial y la aceleración centrífuga, refinando el tamaño de corte d50 entre un 15 % y un 25 % mientras aumenta la concentración de sólidos en el flujo inferior. En segundo lugar, penalizaciones severas por desgaste abrasivo: el desgaste abrasivo de la lechada contra las paredes del cilindro aumenta con la velocidad a la tercera o cuarta potencia (erosión proporcional a v^3-v^4). Si la presión supera los 2,5 bar, la vida útil del revestimiento de cerámica o caucho disminuye de 6 a 12 meses a semanas, mientras que la potencia de la bomba aumenta. Las operaciones de molienda en circuito cerrado recomiendan que la presión de alimentación se mantenga estrictamente dentro del rango económico de 1,0 a 1,8 bar.
