Cómo utilizar la calculadora de capacidad, par de giro y potencia de accionamiento del apilador a granel
- Ingrese la densidad del material suelto a granel (t/m³) y ajuste las opciones según sea necesario.
- Ejecute la herramienta e inspeccione sus resultados, evidencia y limitaciones.
- Copie o descargue el resultado y luego verifíquelo con el sitio web real, los datos de origen o los registros comerciales.
Pruebe un ejemplo concreto
En el patio de un puerto de exportación de carbón, un apilador-recuperador de rueda de cangilones montado sobre rieles recupera carbón (densidad aparente de 0,85 t/m³) con una rueda de 6,5 m de diámetro equipada con 8 cangilones sin celdas (0,45 m³ cada uno) que giran a 6,5 RPM con un factor de llenado de 0,85 y una pluma de 35,0 m: la frecuencia de descarga del cangilón es 52,0 cortes/min; la capacidad de volumen teórica es de 1404,0 m³/h; la capacidad real de recuperación masiva es de 1.014,4 t/h; la velocidad de la punta de corte tangencial es de 2,21 m/s (muy dentro de la banda antiderrames óptima de 1,6 a 2,6 m/s); la potencia neta del eje de excavación y elevación es de 132,8 kW, lo que coincide con un motor VFD de 160,0 kW; La resistencia al corte giratorio genera una fuerza lateral de 28,5 kN y un par de giro de 1195,0 kN·m, lo que garantiza la estabilidad estructural y un flujo suave del conducto.
Cómo interpretar los resultados

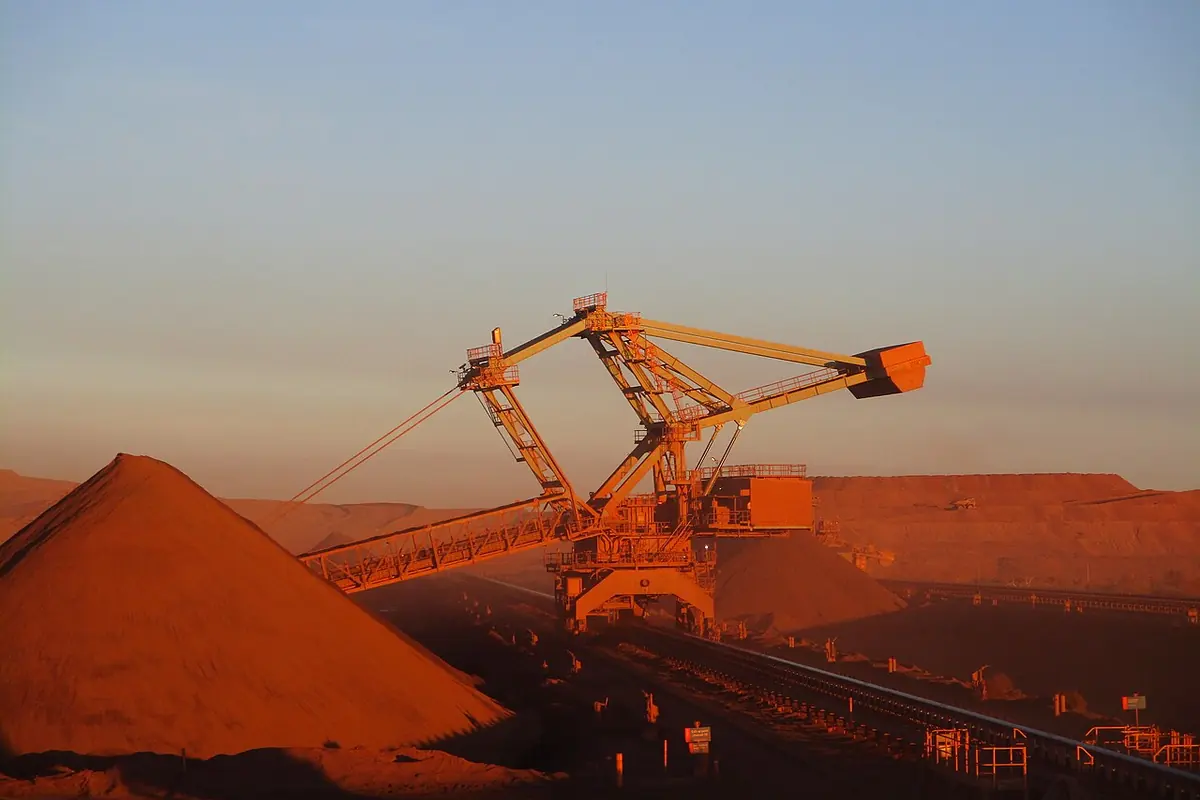

Los apiladores-recuperadores de rueda de cangilones representan la maquinaria continua de manejo de materiales a granel más pesada implementada en puertos de envío de graneles secos, acerías y centrales eléctricas de carbón. Dynamics cumple con las especificaciones ISO 5048 y DIN 22261 para excavadoras de minería a cielo abierto. La rueda giratoria transporta cucharones sin celdas o de tipo celda, ejecutando la excavación banco por banco mediante el giro y abatimiento de la pluma. La capacidad volumétrica teórica es Iv = 60 * i * V_bucket * n_rpm; el rendimiento másico representa la densidad suelta y el factor de llenado del cucharón (0,75 a 0,85 para carbón pegajoso; 0,95 a 1,05 para arena que fluye libremente). La velocidad de corte debe controlarse cuidadosamente: una velocidad excesiva provoca que las fuerzas centrífugas expulsen prematuramente el material antes del conducto de descarga, provocando graves derrames y degradación de partículas. El dimensionamiento de la potencia motriz y el par de giro garantiza la rigidez estructural.
Preguntas frecuentes
¿Por qué se debe mantener la velocidad de la punta de corte tangencial de la rueda de cangilones entre 1,6 y 2,6 m/s?
El límite equilibra la aceleración centrífuga con las trayectorias de descarga por gravedad: a velocidades inferiores a 1,5 m/s, la resistencia a la penetración del corte aumenta, lo que engrosa la rebanada cortada y somete los dientes del cucharón a fuertes cargas de impacto. A velocidades superiores a 2,6 m/s, la aceleración centrífuga (a = v² / R) expulsa el material prematuramente antes de llegar al conducto interno, rompiendo los grumos y generando entre un 5 % y un 10 % de derrames y polvo fugitivo. La ingeniería portuaria de graneles establece la ventana óptima estrictamente entre 1,8 y 2,4 m/s.
¿Cuáles son las diferencias operativas entre las ruedas de cangilones sin celdas y con celdas?
Primero, ruedas sin celdas: los cangilones tienen fondos abiertos, sostenidos lateralmente por un canal interno estacionario. Cuando un cucharón llega al punto muerto superior, el material se descarga directamente en la tolva receptora del transportador de pluma. La eliminación de esquinas proporciona un camino de descarga corto y sin obstrucciones, lo que lo hace ideal para carbón húmedo y pegajoso y mineral de hierro cohesivo. En segundo lugar, ruedas tipo celda: cada cucharón tiene un fondo cerrado y un conducto de descarga inclinado, lo que proporciona una alta rigidez estructural y eficiencia volumétrica para mineral de hierro y coque secos, granulares y de flujo libre.
¿Qué componentes de resistencia mecánica rigen el tamaño de potencia del eje del motor de transmisión de la rueda de cangilones?
La potencia del eje del motor supera cuatro resistencias principales: En primer lugar, la resistencia de excavación específica: los dientes del cucharón que penetran el pilote crean fricción de corte y compresión, gobernada por la resistencia de corte específica KL (20 a 40 kN/m² para carbón; 50 a 90 kN/m² para mineral de hierro). En segundo lugar, trabajo de elevación gravitacional: elevación de la carga útil desde la profundidad de excavación inferior hasta la descarga superior (P_lift = Q * g * H_lift). En tercer lugar, la fricción por deslizamiento del canal a medida que el material se desliza a través de los revestimientos anulares estacionarios. Cuarto, pérdidas de transmisión mecánica entre rodamientos y cajas de engranajes planetarios. El dimensionamiento del motor incluye un margen de par de arranque del 20 % al 25 %.
¿Qué fuerzas generan el par de resistencia de giro en un mecanismo de pluma de recuperación?
El par de giro dicta la selección de la unidad de giro y del cojinete: Primero, empuje de excavación lateral: a medida que la pluma gira horizontalmente hacia el banco, las fuerzas de reacción de corte producen un momento sustancial (lado F * pluma L), que representa del 45% al 60% del par de giro total. En segundo lugar, los momentos de fricción y de inclinación del rodamiento de la corona giratoria bajo el contrapeso y el voladizo de la carga útil. En tercer lugar, el arrastre del viento sobre la botavara en condiciones de ráfagas costeras. Cuarto, momentos de gravedad descentrados. Los rodamientos giratorios de bolas de doble hilera o de tres hileras de alta resistencia son obligatorios para evitar el corte de los dientes de los engranajes.
