Cómo utilizar la calculadora de potencia del motor de accionamiento y capacidad del elevador de cangilones industrial
- Ingrese el volumen geométrico del cubo (L) y ajuste las opciones según sea necesario.
- Ejecute la herramienta e inspeccione sus resultados, evidencia y limitaciones.
- Copie o descargue el resultado y luego verifíquelo con el sitio web real, los datos de origen o los registros comerciales.
Pruebe un ejemplo concreto
En un sistema de transporte vertical para una planta de molienda de cemento y un concentrador de minería, un elevador de cangilones con correa eleva piedra caliza triturada hasta el techo de un silo de materia prima. Con una altura de elevación vertical de 25 m, un volumen de cucharón de 5,5 litros, una separación entre cangilones de 320 mm, una velocidad de cinta de 1,6 m/s, una densidad aparente de piedra caliza de 1,25 t/m³, un factor de llenado del 75 % y cangilones de descarga centrífuga profunda: los cálculos muestran que pasan 5,0 cucharones por segundo, lo que produce una capacidad volumétrica real de 74,3 m³/h y un rendimiento másico de 92,8 t/h. La potencia de elevación vertical a plena carga es de 63,2 kW. Teniendo en cuenta un coeficiente de resistencia a la excavación del maletero de 1,30, la potencia del freno del eje del cabezal es de 82,1 kW. Con una eficiencia de transmisión mecánica del 85%, se recomienda un motor de jaula de ardilla de 110 kW nominales con caja de cambios de bisel helicoidal y tope mecánico. La tensión máxima de la correa suspendida es de 67,5 kN, lo que satisface un factor de rotura de seguridad de la correa SF >= 8,0.
Cómo interpretar los resultados

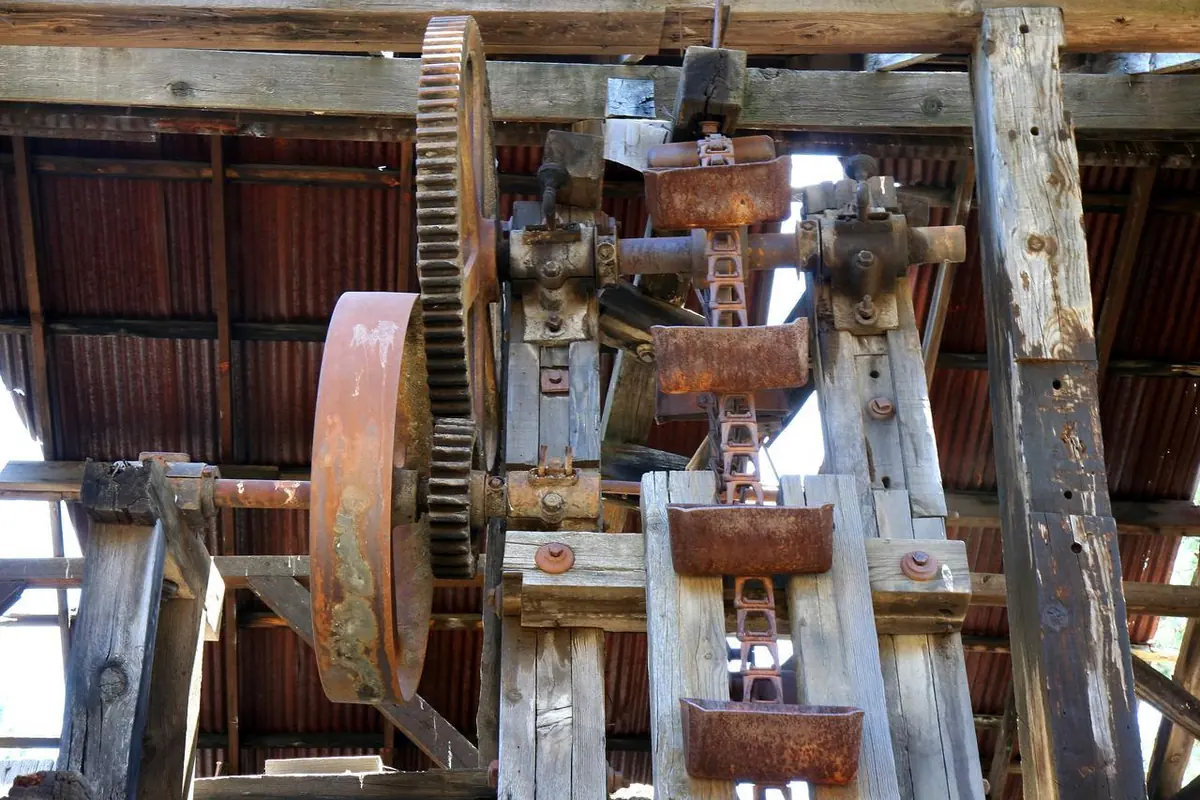

Los elevadores de cangilones industriales sirven como maquinaria de manipulación continua fundamental para levantar verticalmente sólidos a granel (incluidos cemento, carbón, minerales, granos, fertilizantes y polvos químicos). El conjunto consta de una sección de cabezal superior (con polea motriz/piñones, campana de descarga y tope antirretroceso), canalización de carcasa rectangular intermedia, sección inferior de funda (con polea tensora y tolva de alimentación) y cangilones de acero estampado o de polímero atornillados a un medio de tracción sin fin (cinturón de cordón de acero o cadena de aleación de eslabones redondos). Los modos de carga incluyen dragado con pala de arranque y alimentación de entrada directa; La cinemática de descarga abarca el lanzamiento centrífugo de alta velocidad, la cascada continua por gravedad y la descarga forzada positiva. Debido a que el elevador realiza trabajo contra la gravedad, el tamaño de la transmisión debe incorporar potencia de elevación vertical, resistencia a la excavación del maletero y fricción mecánica, al tiempo que exige topes mecánicos certificados para evitar un retroceso catastrófico de la carga.
Preguntas frecuentes
¿Cómo se diferencian los modos de descarga centrífugo, de gravedad centrífuga y de gravedad continua en el diseño del elevador de cangilones?
Primero, descarga centrífuga: funciona a velocidades lineales más altas (1,2 a 2,5 m/s), confiando en la aceleración centrífuga alrededor de la polea principal para arrojar sólidos a granel al conducto de descarga. Lo mejor para sólidos granulares secos y de flujo libre resistentes a la degradación por impacto (como cemento, arena seca y granos). En segundo lugar, descarga por gravedad continua: los cangilones están espaciados con un espacio de paso cero a velocidades más lentas (0,4 a 1,0 m/s); A medida que cada cucharón se inclina sobre la rueda principal, la gravedad extrae el material, utilizando la parte inferior y trasera del cucharón anterior como canal deslizante de descarga. Ideal para materiales grumosos, abrasivos o friables (como carbón en trozos, sinterizado y clinker). En tercer lugar, descarga positiva: los cangilones sujetos entre hilos de cadena doble se invierten mecánicamente mediante ruedas dentadas amortiguadoras debajo de la rueda principal, diseñadas específicamente para sólidos a granel húmedos y pegajosos propensos a acumularse.
¿Qué factores rigen la resistencia a la excavación de botas en elevadores de cangilones y cómo se puede minimizar la fricción de la pala de entrada?
La resistencia a la excavación surge cuando los cucharones cortan la pila de maletero y cortan los sólidos compactados: primero, optimice la elevación de la tolva de alimentación: colocar el conducto de entrada por encima de la línea central de la rueda inferior del pie (alimentación directa delantera) permite que el material se vierta directamente en los cucharones ascendentes, lo que ahorra entre un 15% y un 25% de potencia del motor y reduce el desgaste del labio del cucharón en comparación con el dragado inferior. En segundo lugar, controle el tamaño superior de las partículas: los grumos gruesos pueden atascarse entre los labios del cucharón y las placas inferiores curvadas; instale rejillas protectoras de entrada y mantenga un espacio libre inferior del maletero de al menos 50 a 100 mm. En tercer lugar, refuerce los labios de excavación del cucharón: recargue los bordes cortantes del cucharón o instale protectores de labios reemplazables de aleación endurecida/poliuretano para reducir la resistencia al corte.
¿Por qué los elevadores de cangilones deben estar equipados con topes mecánicos y sensores de desalineación/rotura de la correa?
En primer lugar, topes mecánicos (protección antirretroceso): ascensores de entre 20 y 60 metros de altura suspenden decenas de toneladas de material. Si se corta la energía a plena carga, el par gravitacional provoca una marcha atrás instantánea e incontrolada, arrojando toneladas de material en el maletero, ahogando la polea trasera y rompiendo los ejes del cabezal. En segundo lugar, los interruptores de arrastre de gotas de la correa: la carga de alimentación desigual o el estiramiento desigual de la correa pueden causar arrastre de gotas lateral, generando calor por fricción contra los paneles de la carcasa de acero que corre el riesgo de que se produzcan incendios de polvo o que los bordes de la correa se deshilachen. En tercer lugar, interruptores de deslizamiento de velocidad cero: si el maletero se cala, la polea motriz girará contra una correa calada, generando una fricción extrema; Los sensores de baja velocidad activan el circuito en 3 segundos para evitar un incendio.
¿Cómo se calculan los factores de tensión de rotura de seguridad para los elementos de tracción de ascensores (correas frente a cadenas)?
Los miembros de tracción del elevador soportan cargas estáticas suspendidas totales (peso de la correa de tara + cangilones cargados + tensión de recogida de la bota) más cargas de impacto dinámicas provenientes de la aceleración del motor y el levantamiento de la bota: En primer lugar, las correas elevadoras de poliéster-nylon EP de alta resistencia o cable de acero exigen un factor de rotura de seguridad SF >= 8,0 a 10,0. En segundo lugar, la cadena de rodillos con casquillo o eslabones redondos de aleación de alta resistencia requiere un SF >= 6,0 a 8,0. En tercer lugar, se debe controlar periódicamente el alargamiento plástico permanente, utilizando tornillos o tensores de contrapeso por gravedad para absorber la holgura y evitar el deslizamiento de la polea motriz.
