So verwenden Sie den industriellen HRSG-Dampferzeugungs- und Pinch-Point-Rechner
- Geben Sie den Abgasvolumenstrom (Nm³/h) ein und passen Sie die Optionen nach Bedarf an.
- Führen Sie das Tool aus und überprüfen Sie seine Ergebnisse, Beweise und Einschränkungen.
- Kopieren oder laden Sie das Ergebnis herunter und vergleichen Sie es dann mit der tatsächlichen Website, den Quelldaten oder den Geschäftsunterlagen.
Versuchen Sie es mit einem konkreten Beispiel
Für ein Projekt zur Stromerzeugung aus Abwärme eines Zement-Drehrohrofens mit einem industriellen Rauchgasstrom von 45.000 Nm³/h und einer Einlassgastemperatur von 420,0 °C, wobei 16,0 bar(g) überhitzter Mitteldruckdampf bei 350,0 °C erzeugt wird (Sättigungstemperatur 204,3 °C, 145,7 °C Überhitzung), entgastes Speisewasser bei 104,0 °C und Verdampfer-Pinch-Point auf 15,0 °C eingestellt: Basierend auf der thermischen Gleichgewichtsintegration nach ASME PTC 4.4 liegt die Pinch-Gastemperatur bei 219,3 °C. Die Gaswärmefreisetzung über die Überhitzer- und Verdampferzonen treibt die Phasenwechselverdampfung voran und erzeugt eine Nenndampferzeugung von 3,83 t/h (3832 kg/h) mit einer gesamten Wärmeabsorptionsleistung von 2,97 MW. Nachdem das Rauchgas das Speisewasser durch den Economizer vorgewärmt hat, erreicht die Abgastemperatur des Kessels sicher 138,5 °C. Durch den kontinuierlichen Jahresbetrieb über 7.500 Stunden wird Wärme zurückgewonnen, die 2.736 Tonnen Standardkohle pro Jahr (t SKE/Jahr) entspricht, wodurch eine jährliche Kohlenstoffreduzierung von 7.168 Tonnen CO₂/Jahr mit außergewöhnlichen wirtschaftlichen Erträgen erzielt wird.
So interpretieren Sie Ergebnisse

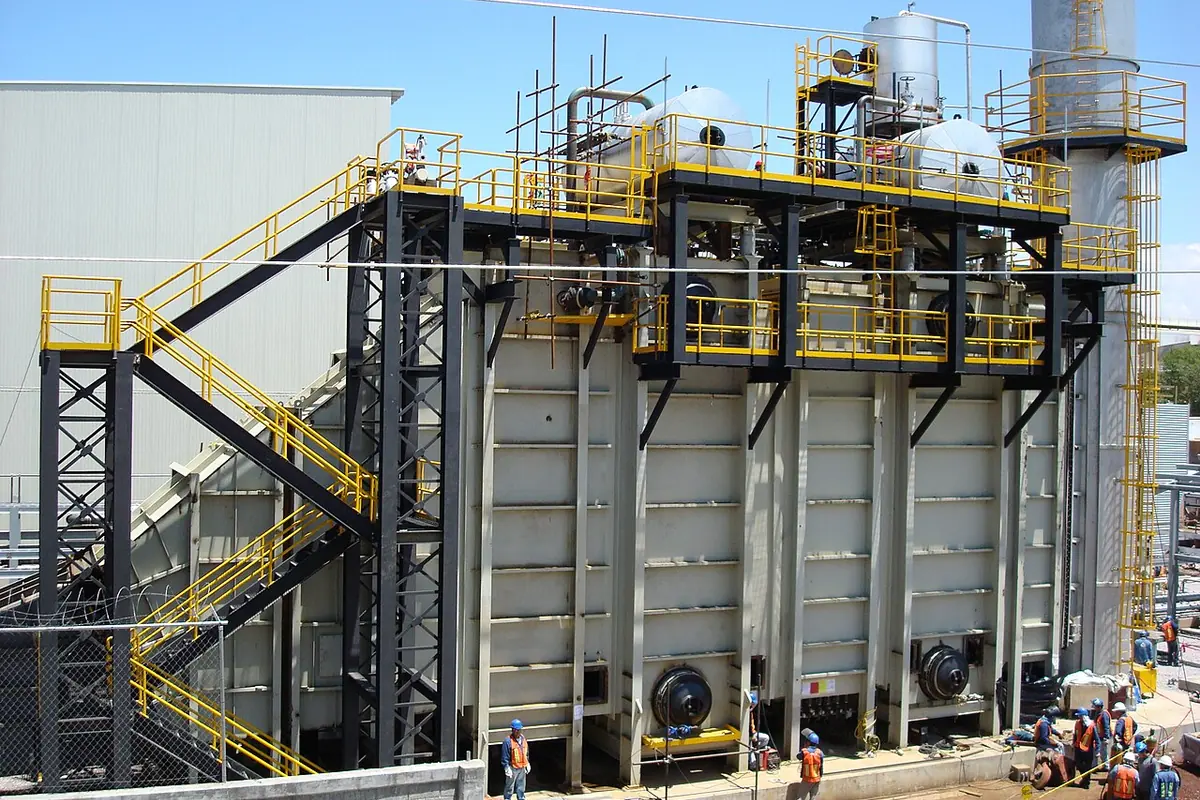

Industrielle Wärmerückgewinnungsdampferzeuger (HRSG) sind wichtige energiesparende Energieanlagen, die sensible Wärme aus Industrieabgasen in Stahlschmelzen, Zementöfen, Glasöfen, Ammoniaksynthese und Gasturbinen-Kraft-Wärme-Kopplung in hochwertigen Dampf umwandeln. Das thermodynamische Design und die hydrodynamische Dimensionierung folgen strikt der ASME PTC 4.4 und der europäischen Norm EN 12952 für Wasserrohrkessel. Der Wärmerückgewinnungsprozess unterteilt sich in drei große Temperaturzonen: Überhitzer, Verdampfer und Economizer. Der Pinch-Point (Verdampferaustrittsgastemperatur minus gesättigte Wassertemperatur) bestimmt die Dampferzeugungsrate und die konvektive Wärmeübertragungsoberfläche; Engere Pinch-Point-Temperaturdifferenze erhöhen die Dampfleistung, vergrößern jedoch die erforderliche Rohrfläche logarithmisch. Der Annäherungspunkt (gesättigte Wassertemperatur minus Wasseraustrittstemperatur des Economizers) schützt den Economizer vor vorzeitigem Sieden und Dampfschlägen. Eine koordinierte Temperaturprofilierung gewährleistet eine umfassende Abwärmerückgewinnung und einen zuverlässigen Kesselbetrieb.
Häufig gestellte Fragen
Was ist der Pinch-Point-Temperaturdifferenz in einem Abhitzedampferzeuger (HRSG) und warum kann er nicht auf 0 °C eingestellt werden?
Der Pinch-Punkt stellt die minimale Temperaturdifferenz zwischen dem aus dem Verdampfer austretenden Gas und dem gesättigten Wasser in der Trommel dar (ΔT_pinch = T_gas_evap_out - T_sat): Erstens: Grenzen der treibenden Kraft der Wärmeübertragung: Wenn sich der Pinch-Punkt 0 °C nähert, geht die logarithmische mittlere Temperaturdifferenz gemäß A = Q / (U · ΔT_m) gegen Null. Um die gleiche Wärmeleistung zu absorbieren, wäre eine unendlich große Verdampferrohrbündelfläche erforderlich, wodurch die Kapital- und Stellflächenkosten explodieren würden. Zweitens, wirtschaftliches Optimum: Unbefeuerte industrielle HRSGs wählen typischerweise 10 °C bis 20 °C (üblicherweise 12 °C bis 15 °C), wodurch die Dampfleistung maximiert wird und gleichzeitig die Tonnage des Rohrbündelstahls im kosteneffektivsten Lebenszyklus-Renditebereich gehalten wird.
Warum muss der Economizer-Annäherungspunkt eine positive Marge von 5 °C bis 12 °C beibehalten?
Der Annäherungspunkt stellt die Temperaturspanne zwischen der Trommelsättigungstemperatur und der Wasseraustrittstemperatur des Economizers dar (ΔT_app = T_sat – T_econ_out): Erstens: Verhinderung einer vorzeitigen Dampfbildung in den Economizerrohren: Wenn die Annäherungstemperatur zu niedrig (< 5 °C) oder Null ist, führen geringfügige Verzögerungen der Förderpumpe oder Schwankungen der Gaslast dazu, dass unterkühltes Wasser vorzeitig in Dampf übergeht. Zweitens besteht das Risiko von Wasserschlägen und Rohrausfällen: Die zweiphasige Dampf-Flüssigkeits-Strömung führt zu Dampfstößen, hydraulischen Wasserschlägen und starken thermischen Ermüdungsspannungen, die die Zirkulationsstabilität stören und zu Rissen in Schweißverbindungen oder katastrophalen Rohrbrüchen führen können.
Warum sollte die Abgastemperatur des HRSG-Stacks nicht zu niedrig eingestellt werden?
Die Temperatur des HRSG-Stapels wird durch die Korrosionsgrenzwerte für den Säuretaupunkt eingeschränkt. Industrieabgase (aus Kohle, Schweröl oder Schmelzabgasen) enthalten Schwefeldioxid (SO2), das bei hohen Temperaturen teilweise zu Schwefeltrioxid (SO3) oxidiert. SO3 verbindet sich mit Feuchtigkeit zu Schwefelsäuredampf (H2SO4), wodurch der Säuretaupunkt auf 120 °C bis 150 °C steigt. Wenn die Stapeltemperaturen in einem aggressiven Streben nach sensibler Wärme unter 110 °C fallen, fallen die Rohrmetalltemperaturen unter den Säuretaupunkt, was dazu führt, dass kondensierte Schwefelsäure die Economizer-Rohre korrodiert und innerhalb von Monaten zu Rohrdurchstichen führt.
Wie sollten HRSG-Konfigurationen mit Naturumlauf und Zwangsumlauf ausgewählt werden?
Erstens: HRSGs mit natürlicher Zirkulation: hängen von der hydrostatischen Dichtedifferenz zwischen dem Dampf-Wasser-Gemisch in vertikalen Verdampferrohren und unterkühltem Wasser in Fallrohren ab. Da sie keinen Stromverbrauch der Umwälzpumpe haben, sehr zuverlässig sind und einfach zu warten sind, eignen sie sich ideal für vertikale Gaskanäle mit mittlerem/niedrigem Druck und ausreichender Kopffreiheit. Zweitens Zwangszirkulations-HRSGs: Integrieren Sie Hochtemperatur-Umwälzpumpen in Fallrohre, um Wasser durch horizontale Rohrbündel zu treiben. Ihre kompakte Grundfläche, ihre Widerstandsfähigkeit gegenüber Zweiphasenströmungsinstabilitäten und ihre schnelle Inbetriebnahme eignen sich für Standorte mit begrenztem Platzangebot, horizontale Gaskanäle und Hochdruck-Kombi-Gasturbinensysteme.
