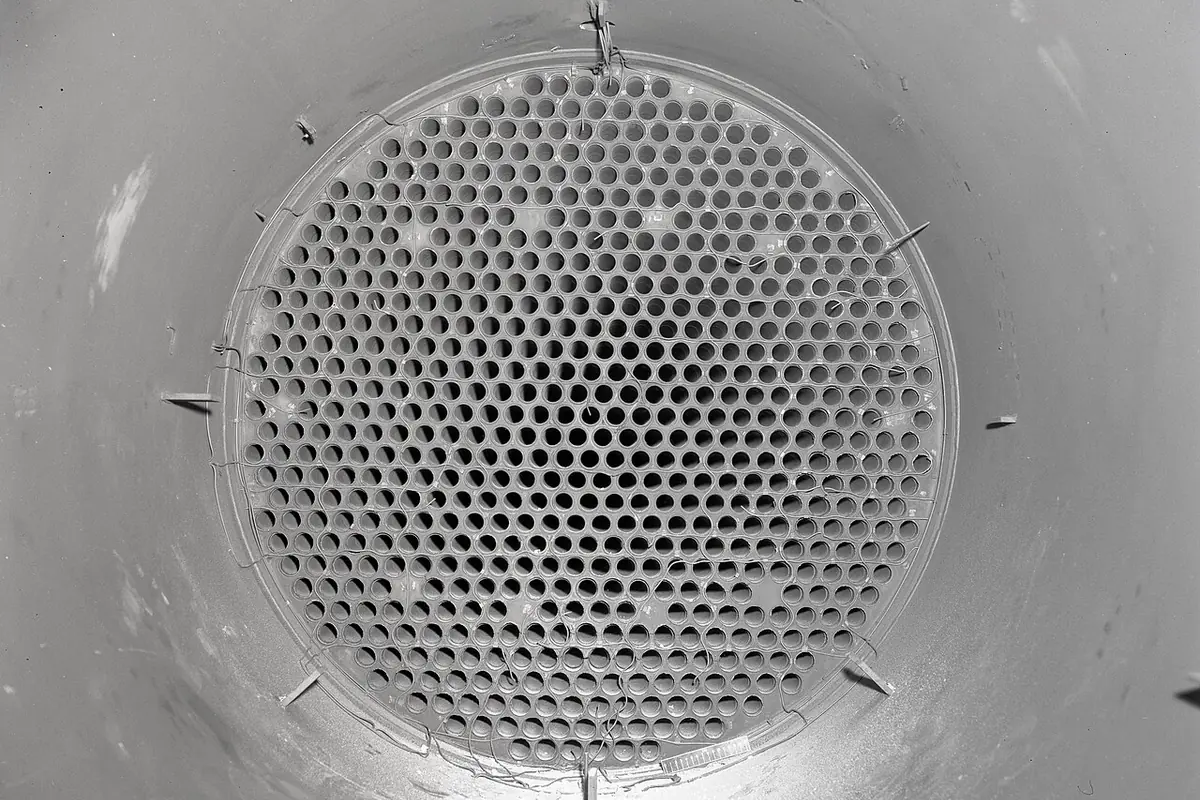

So verwenden Sie die Schätzung der Rohrblattdicke und die Stegwirkungsgrad
- Geben Sie den gehäuseseitigen Auslegungsdruck (MPa) ein und passen Sie die Optionen nach Bedarf an.
- Führen Sie das Tool aus und überprüfen Sie seine Ergebnisse, Beweise und Einschränkungen.
- Kopieren oder laden Sie das Ergebnis herunter und vergleichen Sie es dann mit der tatsächlichen Website, den Quelldaten oder den Geschäftsunterlagen.
Versuchen Sie es mit einem konkreten Beispiel
Mit einem Rohraußendurchmesser von 19,05 mm, einem eingebauten Abstand von 0,25 mm und einer Steigung von 25,4 mm beträgt der Lochdurchmesser 19,30 mm, das Band 6,10 mm und der geometrische Wirkungsgrad etwa 24,02 %. Druck und zulässige Spannung bestimmen dann die vereinfachte Dicke; Das eigentliche Design erfordert außerdem Rohrunterstützung, Wärmeausdehnung, Verbindungen und vollständige Codelasten.
So interpretieren Sie Ergebnisse
Der beibehaltene Flat-Plate-Algorithmus unterstützt Vergleiche, keine vollständig gekoppelte UHX-Lösung. Unmögliche Geometrie, nicht positives Band oder Dicke außerhalb des integrierten Bereichs verhindern die Auswahl und erfordern eine geeignete technische Entwurfsmethode.
Häufig gestellte Fragen
Handelt es sich um ein vollständiges ASME UHX-Design?
Nein. Es berechnet die angegebene Flachplattennäherung und das geometrische Band, ohne gekoppelte Rohr-/Schalenlasten, Wärmeausdehnung oder vollständige UHX-Lastfälle.
Warum muss der Lochdurchmesser kleiner als die Steigung sein?
Bei oder über der Steigung berühren oder überlappen sich die Löcher und das Metallband ist kraftschlüssig. Ein künstlicher Effizienzboden kann die Auswahl der Dicke nicht rechtfertigen.
Ist die Druckhülle der tatsächliche Differenzdruck?
Nein. Die integrierte Methode verwendet eine konservative Hüllkurve aus Manteldruck, Rohrdruck und deren Differenz, nicht den tatsächlichen Gleichzeitigkeitszustand oder einen vollständigen Satz von Codekombinationen.
Was wird noch für das endgültige Design benötigt?
Geben Sie die Codeausgabe, den Rohrbodentyp, die temperaturabhängige zulässige Spannung, Verbindungen und Rohrunterstützung, die Wärmeausdehnung und alle Lastfälle für eine geeignete technische Konstruktion an.
