So verwenden Sie den Cut List Optimizer
- Wählen Sie die Einheit und geben Sie Ihre Blattgrößen (mehrere sind in Ordnung) und Preise ein; Kreuzen Sie „Abschnitt“ für übrig gebliebene Stücke an.
- Geben Sie Teile mit Beschriftung, Länge, Breite und Menge ein oder fügen Sie sie aus einer Tabelle ein. Fixieren Sie die Maserung dort, wo es nötig ist, und markieren Sie die Kanten, um sie zu binden.
- Plattensäge oder Laser/CNC auswählen, Schnittfuge einstellen und zuschneiden; Die Ergebnisse werden sofort aktualisiert. Drucken Sie den Schnittplan und die Teileetiketten für die Werkstatt aus.
Was es beherrscht
- Mehrere Blattgrößen und Preise: Für jedes Blatt wird die wirtschaftlichste Größe ausgewählt, mit optionalen Lagerbeschränkungen.
- Guillotine-Plattensägen-Layouts und kostenlose CNC-/Laser-Layouts.
- Maserungssperre, Kantenanleimsummen, zuerst verwendete Reststücke und nach dem Schneiden aufgelistet.
- Millimeter- oder Zollbruchteile wie 23 1/4; Identische Layouts werden als „× n Blätter“ gruppiert.
- Drucken Sie Schnittdiagramme und Teileetiketten, exportieren Sie CSV, speichern Sie Projekte oder teilen Sie einen Link.
Häufig gestellte Fragen
Wie viel Material kann ein Zuschnittslisten-Optimierer einsparen?
Im Vergleich zum manuellen Auslegen beträgt die Ausbeute bei rechteckigen Teilen typischerweise 70–80 % bis 85–92 %. Die Ergebnisse hängen davon ab, wie gut die Teilegrößen mit dem Blech übereinstimmen. Immer vielfältigere Teile lassen mehr Raum für Optimierungen.
Was ist der Unterschied zwischen Plattensäge- und CNC-/Laser-Modus?

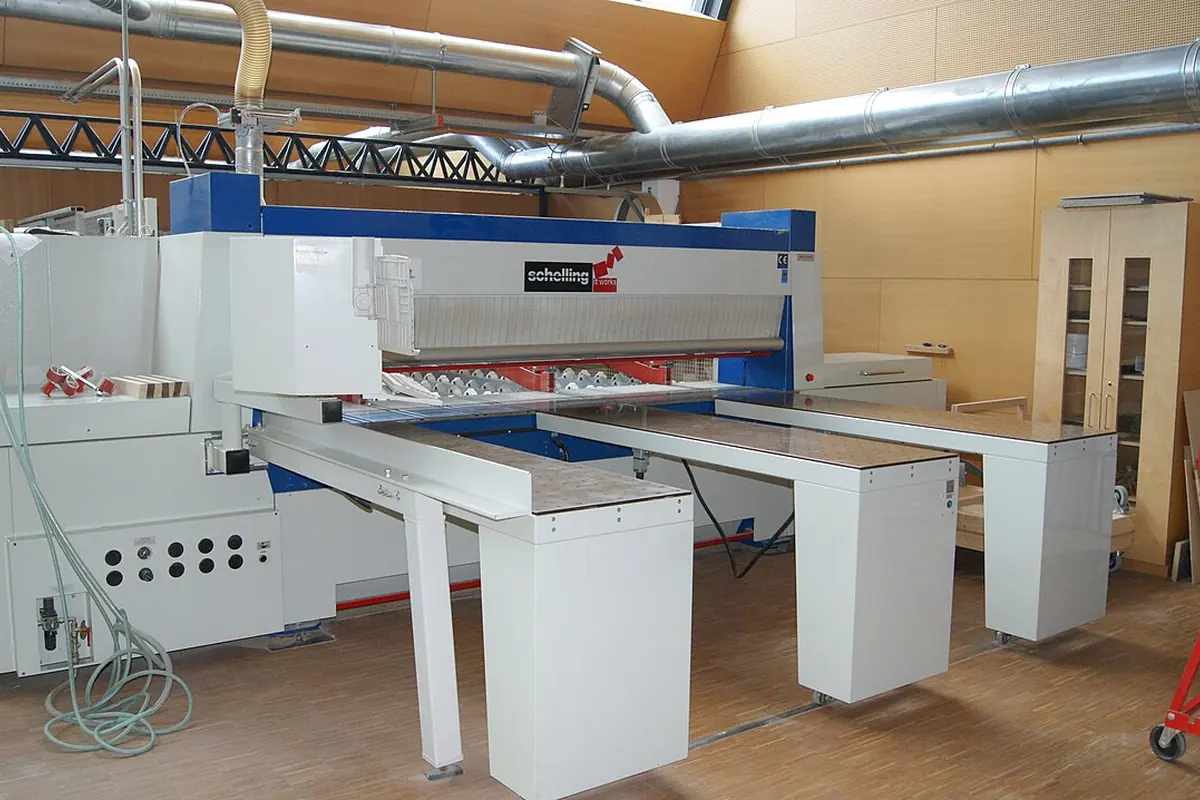

Plattensägen und Plattenaufteilsägen können nur gerade Schnitte von Kante zu Kante ausführen (Guillotine-Schnitte), daher muss die Anordnung Schnitt für Schnitt trennbar sein. Laser, Plasma, Wasserstrahlen und CNC-Fräsen können jedem Weg folgen, sodass Teile freier ineinandergreifen können und die Ausbeute oft höher ist.
Wie behalte ich die Faserrichtung bei?
Die Maserung des Blechs verläuft entlang der Blechlänge. Geben Sie die Teillänge entlang der Faserrichtung ein und aktivieren Sie „Faserrichtung sperren“; Dieser Teil wird niemals gedreht. Entriegelte Teile können zur Verbesserung der Ausbeute um 90° gedreht werden.
Welche Schnittfuge und welchen Beschnitt sollte ich verwenden?
Die Schnittfuge ist die tatsächliche Sägeblatt- oder Balkenbreite: etwa 1/8" (3–4,5 mm) für Kreissägen und 0,1–0,3 mm für Laser. Beim Trimmen werden beschädigte Kanten entfernt; 5–10 mm sind für Platten üblich und 0 für Laserschneiden.
Kann ich Reste verwenden, die ich bereits habe?
Ja. Fügen Sie Reste in der Blattliste hinzu und kreuzen Sie „Rest“ an. Der Optimierer verwendet sie vor neuen Blättern und listet die neuen wiederverwendbaren Reststücke auf, die durch diesen Plan erzeugt werden.
Werden meine Daten hochgeladen?
Nein. Die Optimierung läuft in Ihrem Browser. Gespeicherte Projekte bleiben in diesem Browser und ein Freigabelink verschlüsselt die Liste in der URL und ist nur für die Personen sichtbar, an die Sie sie senden.
