So verwenden Sie den Wärme- und Massenbilanzrechner für Rotationstrockner
- Geben Sie den Nassfutterdurchsatz (t/h) ein und passen Sie die Optionen nach Bedarf an.
- Führen Sie das Tool aus und überprüfen Sie seine Ergebnisse, Beweise und Einschränkungen.
- Kopieren oder laden Sie das Ergebnis herunter und vergleichen Sie es dann mit der tatsächlichen Website, den Quelldaten oder den Geschäftsunterlagen.
Versuchen Sie es mit einem konkreten Beispiel
Bei einem Projekt zur Trocknung von metallurgischem Schlackenpulver und industriellem Quarzsand beträgt die Nasszufuhrrate 30,0 t/h mit 22,0 % anfänglicher Nassbasisfeuchtigkeit, angestrebt wird eine Endfeuchtigkeit von 1,50 %. Der Verbrennungsofen liefert heißes Rauchgas mit 650,0 °C, die Auslasstemperatur des Abluftgebläses beträgt 105,0 °C und die Umgebungsreferenztemperatur beträgt 20,0 °C in einem industriellen Hochleistungs-Rotationstrockner (Trommellänge-zu-Durchmesser-Verhältnis L/D = 7,50): Basierend auf der Wärme- und Massenerhaltung beträgt die knochentrockene Feststoffmatrixrate 23,40 t/h, was 23,76 t/h getrocknetes Produkt ergibt; Die stündliche Wasserverdunstung W beträgt 6,24 t/h (6.243,66 kg/h entferntes Wasser); Die Gesamtwärmeleistung des Systems beträgt 5275,4 kW (18,99 GJ/h, einschließlich 12 % Strahlung der Hüllenoberfläche und zulässiger Lufteinlass); Der erforderliche Normalstrom des heißen Rauchgases beträgt 27.249,4 Nm³/h (Gasmassenstrom 35.151,7 kg/h); Bei einer ausgelegten volumetrischen Verdampfungsintensität von 32,0 kg Wasser/(m³·h) beträgt das erforderliche aktive Trommelvolumen 195,1 m³; Die empfohlene Rotationstrommelgeometrie beträgt Φ2,1 m × 15,8 m; Die Sicherheitsspanne für den Taupunkt des Abgasrauchgases beträgt 57,0 °C (bestätigt als sicher, deutlich über dem Taupunkt der Wasserdampfsättigung, wodurch Feuchtigkeitskondensation im Schlauchbeutel und das Risiko einer Säureverblendung vermieden werden). Eine erneute Aufnahme von Produktfeuchtigkeit und eine Verstopfung des Filterschlamms werden zuverlässig verhindert.
So interpretieren Sie Ergebnisse

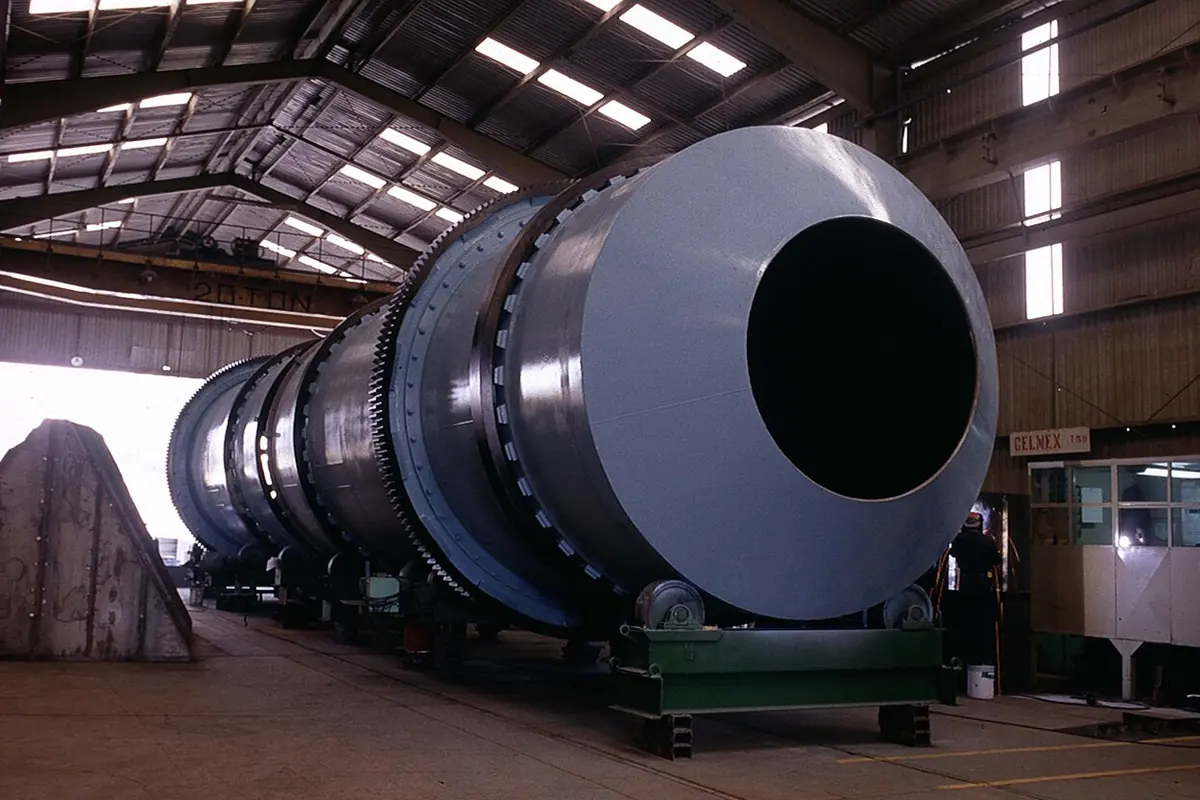

Die Wärme- und Massenbilanz von industriellen Rotationstrocknern sowie die Berechnung der Rauchgasgröße bilden die thermodynamische Grundlage für die Verfahrenstechnik bei der Trocknung von mineralischen Rückständen, der Zerkleinerung von Zementschlacke, der Verarbeitung von REA-Gips, der Kohleaufbereitung und der Pelletierung von Biomasse. Im Inneren der rotierenden Hülle lassen komplexe Hebeflügel das Material kaskadieren, um dichte, gleichmäßige Vorhänge zu bilden, die einen intensiven konvektiven und strahlenden Wärme- und Stoffaustausch mit heißen Verbrennungsgasen bewirken. Eine ungenaue thermische Dimensionierung führt entweder zu massiver Kraftstoffverschwendung oder führt dazu, dass nachgeschaltete Schlauchfilter den Säure-/Wasser-Taupunkt überschreiten, was zu starker Gewebeverstopfung führt, die den Systemzug erstickt. Dieser Rechner wendet thermodynamische Wärmebilanz und psychrometrische Prinzipien an, um Wasserverdampfungsraten, Wärmeleistung, normalen Rauchgasstrom, Trommelabmessungen und Sicherheitsmargen für den Abgastaupunkt zu berechnen.
Häufig gestellte Fragen
Was sind die Unterschiede zwischen Gleichstrom- und Gegenstrom-Rotationstrockner-Durchflusskonfigurationen?
Strömungsrichtungen, Temperaturgradienten und Materialkompatibilitäten definieren klare Grenzen: Erstens Gleichstromströmung (Gas und Feststoffe strömen in die gleiche Richtung): Am Trommelzuführungskopf trifft Hochtemperaturgas (600–800 °C) auf kaltes, nasses Futter; Ein extremer Temperaturgradient führt zu einer schnellen Oberflächenverdampfung. Zum Entladungsende hin kühlt sich das Gas erheblich ab, während das trockene Produkt milden Temperaturen ausgesetzt ist, wodurch die Entladungsfeststoffe kühl bleiben (60–90 °C) und eine Überhitzung oder Selbstentzündung verhindert wird. Ideal für Kohlenstaub, feuerfeste Mineralien, Schlacke, Quarzsand und hitzeempfindliche Materialien. Zweitens: Gegenstrom (Gas- und Feststofffluss in entgegengesetzte Richtungen): Das heißeste Gas berührt das trockenste Produkt an der Austragshaube, wodurch die mittlere logarithmische Temperaturdifferenz (LMTD) und der thermische Wirkungsgrad maximiert werden. Ideal für hochtemperaturtolerante Zuschlagstoffe, Tone und Erze, die eine extrem niedrige Endfeuchtigkeit (< 0,5 %) erfordern, obwohl die Staubverschleppung im Austrag höher ist.
Wie wird die Abgastemperatur eingestellt und warum muss die Sicherheitsmarge für den Säuretaupunkt geschützt werden?
Die Abgastemperatur bestimmt die thermische Effizienz des Systems und die Filterintegrität: Erstens, Stapelwärmeverlust und Wirtschaftlichkeit: Eine niedrigere Abgastemperatur speichert mehr sensible Wärme im Trockner und erhöht so die thermische Effizienz (jede Reduzierung um 15 °C senkt den Kraftstoffverbrauch um ca. 1,5–2 %). Zweitens, eine Katastrophe, die den Säuretaupunkt beeinträchtigt: Trocknerabgase enthalten hohe Feuchtigkeitskonzentrationen (100–200 g/m³ trockene Luft). Wenn die Abgastemperatur unter 85–90 °C fällt, sinkt das Gas aufgrund der örtlichen Abkühlung des Gehäuses oder des Eindringens von Umgebungsluft unter die Taupunkte von Wasser und Schwefelsäure (typischerweise 55–65 °C). Wasserdampf kondensiert auf Stofffilterbeuteln zu Säureschlamm und zementiert den Staub zu einer undurchlässigen Kruste, die sich durch Umkehrimpulse nicht lösen kann, wodurch der Druckabfall stark ansteigt und die Produktion stillgelegt wird. Daher schreiben technische Normen vor, dass die Abgastemperaturen mindestens 25–35 °C über dem Taupunkt liegen.
Welche Rolle spielt die volumetrische Verdampfungsintensität Av bei der Dimensionierung der Rotationstrocknertrommel?
Die volumetrische Verdunstungsintensität Av ist der empirische Maßstab für die Trommelgeometrie: Erstens Definition: Av stellt die pro Stunde verdunstete Feuchtigkeitsmasse pro Kubikmeter aktivem Trommelvolumen dar (kg Wasser/(m³·h)). Zweitens typische Fenster für die Schüttgutauslegung: Bei körnigen, hochtemperaturbeständigen Materialien wie Schlacke und Quarzsand erreicht die direkte Gleichstromtrocknung einen Av von 25 bis 40 kg/(m³·h); bei klebrigem Schlamm oder agglomerierendem plastischem Ton verringert sich Av auf 15 bis 25 kg/(m³·h). Drittens, Volumen- und Seitenverhältnisgröße: Das gesamte erforderliche aktive Volumen beträgt V = W / Av. Kombiniert man dies mit einem etablierten Länge-zu-Durchmesser-Verhältnis L/D von 6,0 bis 9,0, erhält man den exakten Trommeldurchmesser D und die Mantellänge L, wodurch übergroße Kapitalaufwendungen vermieden werden.
Wie wirken sich innere Hebeflüge auf die Bildung kaskadierender Materialvorhänge und die Wärmeübertragung aus?
Hebeflügel sind die zentralen Funktionskomponenten für einen effizienten Gas-Feststoff-Wärmeaustausch: Erstens die Flugfunktionalität: Angetrieben durch langsame Mantelrotation (2–6 U/min) schöpfen Innenflügel Bettmaterial aus der Sohle und schütten es über den Gasquerschnitt, wodurch dichte Kaskadenvorhänge erzeugt werden, die die Kontaktfläche zwischen Gas und Feststoff um das Hundertfache vervielfachen. Zweitens, segmentierte Flugzonenarchitektur: Der Futtereingang verfügt über steile, spiralförmige Schneckengänge, um klebriges Nassfutter voranzutreiben und ein Verstopfen des Futterhalses zu verhindern; Die Zwischentrocknungszone umfasst radiale Quadranten-, Kreuz- oder Faltflügel, um die Verteilung zu maximieren. Das Austrittsende verfügt über ein blankes Gehäuse oder Rückhalteringe, um grobe Partikel abzuscheiden und die Staubübertragung in den Abluftkanal zu minimieren.
