So verwenden Sie den Filterpressenflächen- und Membranquetschzyklus-Rechner
- Geben Sie das Schlammvolumen pro Charge (m³) ein und passen Sie die Optionen nach Bedarf an.
- Führen Sie das Tool aus und überprüfen Sie seine Ergebnisse, Beweise und Einschränkungen.
- Kopieren oder laden Sie das Ergebnis herunter und vergleichen Sie es dann mit der tatsächlichen Website, den Quelldaten oder den Geschäftsunterlagen.
Versuchen Sie es mit einem konkreten Beispiel
In einer Mineralkonzentrat-Entwässerungs- und Fest-Flüssigkeits-Trennanlage für chemische Kristalle beträgt das Schlammvolumen pro Charge 35,0 m³ mit 120,0 g/L Trockensubstanz (4,20 Tonnen Trockensubstanz pro Charge). Das Verfahren spezifiziert standardmäßige 1500-mm-Membranfilterplatten (äußere Plattengröße 1500 mm, Dichtungsrandbreite 120 mm, einseitige Nettofilterfläche 1,49 m²), eine Design-Kuchenkammerdicke von 35,0 mm, einen Förderpumpendruck von 7,0 bar und einen Membran-Sekundärwasserquetschdruck von 14,0 bar mit dem Ziel einer Kuchenfeuchtigkeit von 18,0 % (Kuchendichte 1,45 t/m³): Basierend auf der Massenbilanz der Fest-Flüssigkeit-Filtration und Darcy-Kuchenkompressionskinetik beträgt die nasse Kuchenmasse pro Charge 5,12 Tonnen mit einem Gesamtkuchenvolumen von 3,53 m³; Das Volumen des Einkammerkuchens beträgt 0,052 m³ und erfordert 68 aktive Filterkammern. Die gesamte aktive Filterfläche beträgt 203,0 m². Die Durchlaufzeit für den gesamten Zyklus beträgt 53,9 Minuten (hydraulische Plattenklemmung und Schnellbefüllung 8,0 Min., Hochdruckfiltration 22,0 Min., Membranwasserquetschung 14,0 Min., Kernabblasen 6,0 Min. und automatische Plattenverschiebung des Kuchenaustrags 3,9 Min.); Über 22 tägliche Betriebsstunden verarbeitet die Anlage 24 komplette Chargen und liefert einen Trockenfeststoffdurchsatz von 100,8 Tonnen Trockenmasse/Tag (122,9 Tonnen Nasskuchen/Tag). Unzureichender Überlauf der Filterfläche und längere Zyklusengpässe werden eliminiert.
So interpretieren Sie Ergebnisse

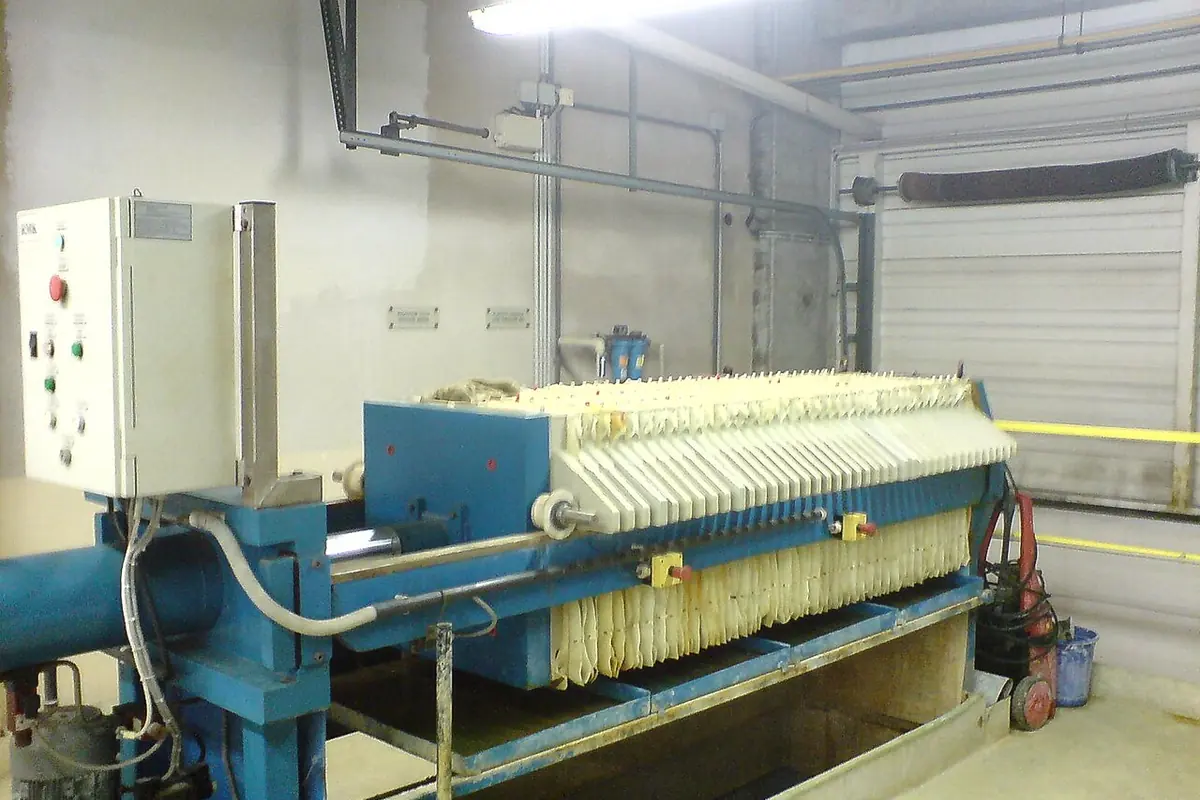

Die Dimensionierung von Membrankammerfilterpressen und die Berechnung der Aufschlüsselung des Filtrationszyklus sind die primäre verfahrenstechnische Methode für die fortschrittliche Schlammentwässerung, die chemische Kristallfiltration, die Trockenentwässerung von Tailings, die Extraktion von Fermentationsbrühen und die Drucklaugungstrennung. Standard-Kammerfilterpressen basieren zur Bildung von Filterkuchen ausschließlich auf Schlammpumpen (0,6–0,8 MPa). Wenn sich die Kammern füllen, steigt der spezifische Kuchenwiderstand exponentiell an, wodurch die Filtratpermeation gedrosselt wird und die Kernfeuchtigkeit erhöht bleibt. Membranfilterpressen enthalten flexible Elastomermembranen über Plattenkernen; Sobald die Erstbefüllung abgeschlossen ist, wird Wasser oder Luft mit hohem Druck (1,2–2,5 MPa) hinter die Membranen injiziert, um eine sekundäre mechanische Kompression durchzuführen und die Feuchtigkeit aus den Kapillarporen auszutreiben. Dieser Rechner führt die Darcy-Filtrationsphysik und Massenbilanz aus, um Kuchenvolumina, Kammerzahlen, Gesamtfiltrationsfläche und Zyklusphasendauer genau auszugeben.
Häufig gestellte Fragen
Was sind die wesentlichen technischen Vorteile von Membranfilterpressen gegenüber Standard-Kammerfilterpressen?
Wichtige Betriebsunterschiede zwischen Standard-Kammer- und Membranfilterpressen: Erstens, sekundäres mechanisches Hochdruckpressen: Standard-Kammerpressen hängen vollständig vom Druck der Förderpumpe ab; Wenn sich die Kammern mit Feststoffen füllen, steigt der spezifische Widerstand des Kuchens exponentiell an, wodurch der Filtratfluss auf ein Rinnsal gedrosselt wird und 1–2 Stunden für die geringfügige Entwässerung benötigt werden. Membranpressen beenden die Zufuhr frühzeitig und injizieren Hochdruckwasser mit 1,4–2,5 MPa hinter flexible Membranen, wodurch der Kuchen komprimiert und Kapillarwasser innerhalb von 10–15 Minuten ausgestoßen wird. Zweitens: Wesentlich geringere Kuchenfeuchtigkeit: Durch Membranpressen wird die endgültige Kuchenfeuchtigkeit um weitere 10–20 % reduziert (z. B. von 70 % auf unter 50 % bei Schlamm oder von 28 % auf 16 % bei Mineralien), wodurch die Kosten für thermischen Trocknungsbrennstoff und Transportentsorgung gesenkt werden. Drittens: 30–50 % kürzere Zykluszeiten: Der Wegfall längerer Slow-Feed-Phasen vervielfacht den täglichen Chargenumsatz.
Wie werden Filterplattengrößen (800, 1000, 1250, 1500, 2000 mm) und Kammerzahlen wirtschaftlich aufeinander abgestimmt?
Optimierungsmatrix für Filterplattenabmessungen und Kammeranzahl: Erstens, Standardplattengrößenstufen: Industrielle Standardgrößen umfassen 800 × 800 mm, 1000 × 1000 mm, 1250 × 1250 mm, 1500 × 1500 mm und Hochleistungsplatten 2000 × 2000 mm. Zweitens Einschränkungen hinsichtlich der Kammeranzahl: Eine einzelne Filterpresse arbeitet normalerweise mit 40 bis 120 Kammern. Zu wenige Kammern (< 30) führen zu einer schlechten Ausnutzung der Rahmenstruktur und hohen Kosten pro Flächeneinheit; Zu viele Kammern (> 140) führen zu einer übermäßigen Durchbiegung des Seitenbalkens bei hydraulischer Klemmung und verlängern die Entladezeit der Plattenverschiebung. Dritte Auswahlregel: Für 50–150 m² Filterfläche wählen Sie 1000 oder 1250 mm Platten; für 150–450 m² vorrangig 1500-mm-Platten verwenden; Über 500 m² wählen Sie 2000-mm-Platten, um die Gesamtrahmenlänge und die Zykluszeiten zu minimieren.
Die Dicke der Kuchenkammer ist die empfindlichste geometrische Variable in der Darcy-Filtrationshydraulik: Erstens quadratische Zeitabhängigkeit: Nach dem Gesetz von Darcy ist der Filtrationswiderstand proportional zur Kuchendicke, was bedeutet, dass die Filtrationszeit mit dem Quadrat der Kuchendicke skaliert (t proportional zu L_cake^2)! Eine Erhöhung der Dicke um 50 % verlängert die Filtrationszeit um das 2,25-fache. Zweitens: Aufschlämmungseigenschaften und Kammerdickenpaarung: Grobe, frei entwässernde Mineralkonzentrate oder kristalline Salze nutzen 40–50-mm-Kammern, um die Chargenmenge zu maximieren; Feine, undurchlässige biologische Schlämme oder Hydroxidniederschläge erfordern 25–30 mm dünne Kammern, um Filterstillstände zu verhindern. Drittens: Membranquetschkontraktion: Durch das Aufblasen der Membran wird die Kammerdicke um 20–35 % komprimiert, wodurch eine schnelle anfängliche Entwässerung mit einer niedrigen Endfeuchtigkeit des Kuchens kombiniert wird.
Die Dicke der Kuchenkammer ist die empfindlichste geometrische Variable in der Darcy-Filtrationshydraulik: Erstens quadratische Zeitabhängigkeit: Nach dem Gesetz von Darcy ist der Filtrationswiderstand proportional zur Kuchendicke, was bedeutet, dass die Filtrationszeit mit dem Quadrat der Kuchendicke skaliert (t proportional zu L_cake^2)! Eine Erhöhung der Dicke um 50 % verlängert die Filtrationszeit um das 2,25-fache. Zweitens: Aufschlämmungseigenschaften und Kammerdickenpaarung: Grobe, frei entwässernde Mineralkonzentrate oder kristalline Salze nutzen 40–50-mm-Kammern, um die Chargenmenge zu maximieren; Feine, undurchlässige biologische Schlämme oder Hydroxidniederschläge erfordern 25–30 mm dünne Kammern, um Filterstillstände zu verhindern. Drittens: Membranquetschkontraktion: Durch das Aufblasen der Membran wird die Kammerdicke um 20–35 % komprimiert, wodurch eine schnelle anfängliche Entwässerung mit einer niedrigen Endfeuchtigkeit des Kuchens kombiniert wird.
Sollte das Aufpumpen der Membrane mit Hochdruckwasser oder Druckluft erfolgen?
Kritische Sicherheits- und Prozessüberlegungen für Quetschmedien: Erstens Hochdruck-Wasserquetschung (Industriestandard): Mehrstufige Kreisel- oder Kolbenpumpen spritzen Umgebungswasser hinter Membranen ein. Da Wasser eine inkompressible Flüssigkeit ist, führt jeder Ermüdungsbruch der Membran zu einem sofortigen Druckabbau ohne explosionsartige Gasexpansion, wodurch die Sicherheit am Arbeitsplatz gewährleistet wird. Für eine gleichmäßige Entwässerung erreichen die Drücke problemlos 1,6–2,5 MPa. Zweitens Hochdruck-Luftpressen: Verwendet Kompressoren und Luftbehälter (normalerweise beschränkt auf 0,8–1,2 MPa). Druckluft speichert eine enorme elastische Ausdehnungsenergie; Ein Membranversagen birgt das Risiko einer gefährlichen explosionsartigen Dekompression und der Gefahr von Projektilen, während Druckgrenzen die Entwässerungswirksamkeit verringern. Über 95 % der modernen Hochleistungsfilterpressen sind mit Wasserquetschsystemen ausgestattet.
