So verwenden Sie den psychrometrischen Misch- und Heizleistungsrechner für den industriellen Kühlturm zur Schwadenreduzierung
- Geben Sie den gesamten Abluftstrom des Turms (m³/h) ein und passen Sie die Optionen nach Bedarf an.
- Führen Sie das Tool aus und überprüfen Sie seine Ergebnisse, Beweise und Einschränkungen.
- Kopieren oder laden Sie das Ergebnis herunter und vergleichen Sie es dann mit der tatsächlichen Website, den Quelldaten oder den Geschäftsunterlagen.
Versuchen Sie es mit einem konkreten Beispiel
In einem Hyperscale-Rechenzentrum/Petrochemie-Hybridkühlturm mit mechanischem Luftzug beträgt der Gesamtluftstrom 450.000 m³/h (150,0 kg/s trockene Luft). Unter strengen Winterbedingungen beträgt der Nasspackungsaustrag 36,0 °C gesättigte Luft (99,0 % relative Luftfeuchtigkeit, 39,52 g/kg Feuchtigkeitsverhältnis, Enthalpie 137,6 kJ/kg), bei einer Außentemperatur von 5,0 °C und 75,0 % relativer Luftfeuchtigkeit (4,07 g/kg, 15,2 kJ/kg). Der obere Trockenabschnitt leitet 28,0 % des Luftstroms (42,0 kg/s) durch gerippte Warmwasserschlangen und erwärmt ihn spürbar auf 40,0 °C (Feuchtigkeitsverhältnis konstant bei 4,07 g/kg, Enthalpie 44,5 kJ/kg): Gemäß den Tangentenkriterien und der Psychrometrie des Cooling Technology Institute (CTI) beträgt die gemischte Austrittstemperatur T_mix im Abluftplenum 31,85 °C. Das Mischfeuchtigkeitsverhältnis sinkt auf 29,60 g/kg und die relative Luftfeuchtigkeit im Auslass fällt auf 96,2 %. über den gesamten Mischweg der Umgebungsverdünnung beträgt die maximale Übersättigungskondensation nur 0,03 g/kg (deutlich unter dem Schwellenwert von 0,05 g/kg, bewertet als „fahnenfrei“, wobei die Mischlinie vollständig tangential zur Sättigungskurve verläuft); Die erforderliche Trockenwärmeleistung Q_heat beträgt 1478,8 kW (1,48 MW). Lokale Vereisung, Nebelbehinderung auf der Landebahn und Umweltbeschwerden werden beseitigt.
So interpretieren Sie Ergebnisse
Die Berechnung der Schwadenminderung bei Hybridkühltürmen gehört zur standardmäßigen Wärmetechnik in städtischen Kraftwerken, Halbleiterfabriken, Rechenzentren und Chemiekomplexen, um sichtbare weiße Schwaden und Wintervereisung zu beseitigen. Gesättigte Abgase aus Nasskühltürmen vermischen sich mit kalter Umgebungsluft, dringen aufgrund der nichtlinearen Krümmung der Clausius-Clapeyron-Sättigungsdampfdruckkurven in die übersättigte Zweiphasenzone ein und kondensieren zu schwebenden Wassertröpfchen. Hybride Fahnenminderungstürme erwärmen einen Teil der Umgebungsbypassluft sinnvoll durch trockene Lamellenschlangen, bevor sie sich in einem Mischplenum kräftig mit dem Nassstrom vermischen und so den Entladungszustandspunkt von der Sättigung weg verschieben. Dieser Rechner wendet CTI-Tangentenkriterien an, um die psychrometrischen Eigenschaften der gemischten Entladung und die Heizleistung der Trockenschlange genau zu berechnen.
Häufig gestellte Fragen
Was ist der mikroskopische thermodynamische Mechanismus hinter der sichtbaren weißen Wolke im Kühlturm?

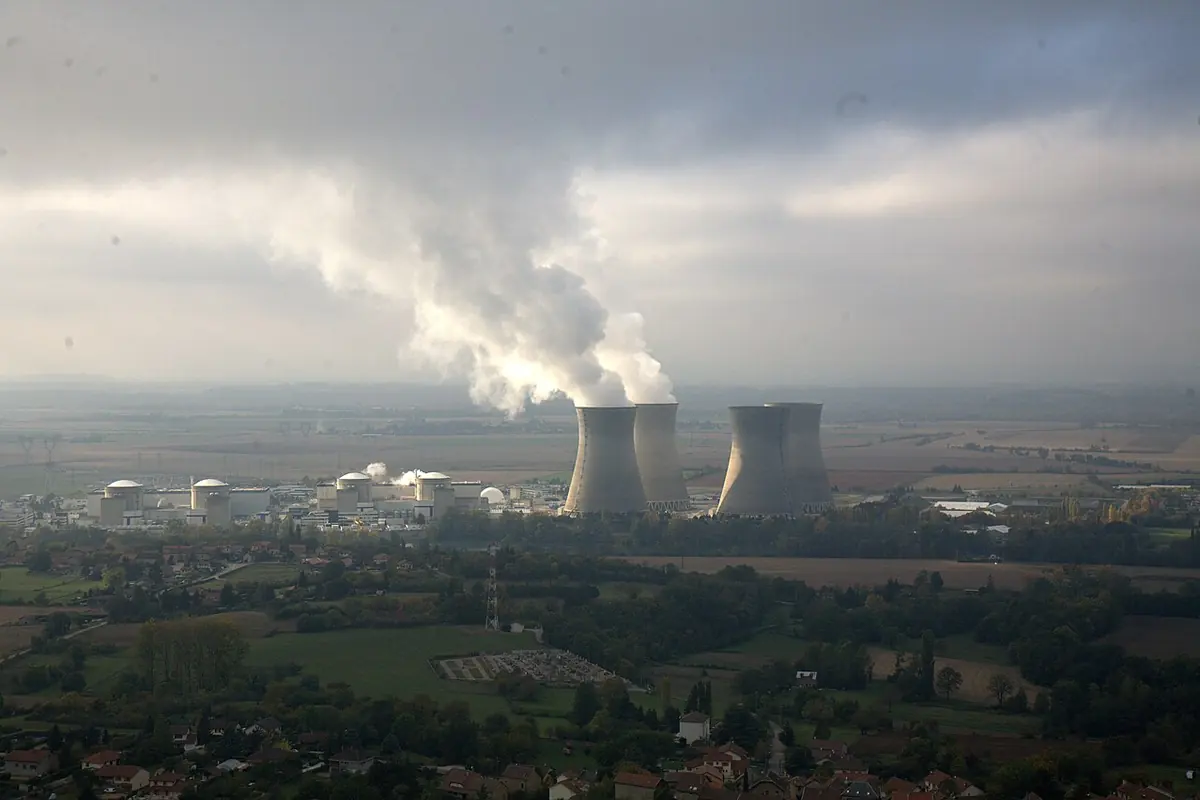

Die Plume-Bildung ergibt sich aus der nichtlinearen Sättigungsthermodynamik: Erstens, Krümmung der Sättigungsgrenze: Auf einem psychrometrischen Diagramm weist die 100 % RH-Sättigungslinie eine ausgeprägte Konkavität nach oben auf (Clausius-Clapeyron-Beziehung). Zweitens, gerade Kreuzung der Mischungslinie: Wenn sich warmes, gesättigtes Abgas (Punkt A) mit kalter Umgebungsluft (Punkt B) vermischt, bedingt die Massen- und Enthalpieerhaltung, dass die Zwischenzustände der gemischten Luft einer geraden Linie folgen, die A und B verbindet. Selbst wenn beide Endpunkte ungesättigt sind oder auf der Sättigungskurve liegen, schneidet die Sehnenlinie zwangsläufig durch den zweiphasigen übersättigten Bereich. Drittens: Kondensation zu Nebel: Im übersättigten Bereich kondensiert überschüssige Feuchtigkeit sofort zu schwebenden Flüssigkeitströpfchen mit einer Größe von 1–10 µm, streut das Sonnenlicht und erzeugt eine dichte, sichtbare weiße Wolke.
Wie orientiert sich das CTI-Tangentenkriterium an der technischen Gestaltung der Abgasfahnenreduzierung?
Das CTI-Tangentenkriterium ist der weltweit anerkannte Standard für die Beseitigung von Rauchfahnen: Erstens: Tangentenlinienkonstruktion: Eine Linie wird vom ungünstigsten winterlichen Umgebungsluftzustand (Punkt B) tangential zur Sättigungskurve gezogen. Zweitens, wolkenfreier, sicherer Betriebsbereich: Wenn der endgültige gemischte Turmentladungszustand (Punkt C) auf oder rechts von dieser Tangente liegt, bleibt die gesamte Mischlinie, die Entladung C und Umgebung B verbindet, strikt im ungesättigten Bereich (RH < 100 %). Unabhängig vom atmosphärischen Verdünnungsverhältnis kondensiert kein flüssiges Wasser, wodurch ein 100 % wolkenfreier Betrieb gewährleistet ist. Drittens, Grenznebelschwelle: Wenn die Linie leicht in die Sättigung eindringt, die Spitzenübersättigung Delta-W jedoch unter 0,1 g/kg liegt, tritt nur schwacher durchscheinender Nebel auf.
Wie wird das Aufteilungsverhältnis des Trocken-/Nassluftstroms in Hybridkühltürmen optimiert?
Die Aufteilung des Luftstroms gleicht die Kapitalkosten, den statischen Druck des Ventilators und die Effizienz der Schwadenreduzierung aus: Erstens: Design der geteilten Hülle: Der trockene Bypass-Luftstrom macht normalerweise 20 % bis 35 % des Gesamtluftstroms aus (25 %–30 % nominal). Wenn das Teilungsverhältnis zu niedrig ist (< 15 %), muss die Bypassluft auf über 60 °C erhitzt werden, wodurch die Gefahr besteht, dass sich die Spule verkalkt und die verfügbaren Wasserversorgungstemperaturen überschritten werden. Wenn die Teilung 40 % übersteigt, wird der Platzbedarf der Spule enorm und der Luftstromwiderstand der Spule erhöht die Leistung der Lüfterbremse. Zweitens saisonale motorisierte Lamellen: Hybridtürme verfügen über modulierende Einlasslamellen, die in warmen Frühlings-/Sommermonaten den Trockenlufteinlass vollständig verschließen, um Ventilatorstrom zu sparen, und den Heizmodus nur in kalten Wintersaisonen aktivieren.
Wie werden Warmwasserrückführung und Dampf für die Schwadenreduzierungsheizung von Kühltürmen bewertet?
Erstens die Warmwasserrückführung (vorwiegende Wahl in der Branche): Heißes zirkulierendes Wasser direkt aus dem Prozessrücklaufsammler (40–45 °C) fließt durch trockene Rippenrohrschlangen und nutzt Prozessabwärme ohne zusätzliche Brennstoffkosten. Zweitens Niederdruck-Nebenproduktdampf (0,1–0,3 MPa): Wird in Kraftwerken und Chemieanlagen verwendet, in denen überschüssiger Niederdruckdampf verfügbar ist. Die Wärmeübertragungskoeffizienten der Dampfkondensation sind außergewöhnlich hoch, wodurch die Spulenoberfläche um mehr als 50 % reduziert wird und eine robuste Vermeidung von Rauchfahnen bis zu -15 °C gewährleistet wird, sofern automatische Vakuumbrecher, Kondensatableitung und Frostschutz installiert sind.
