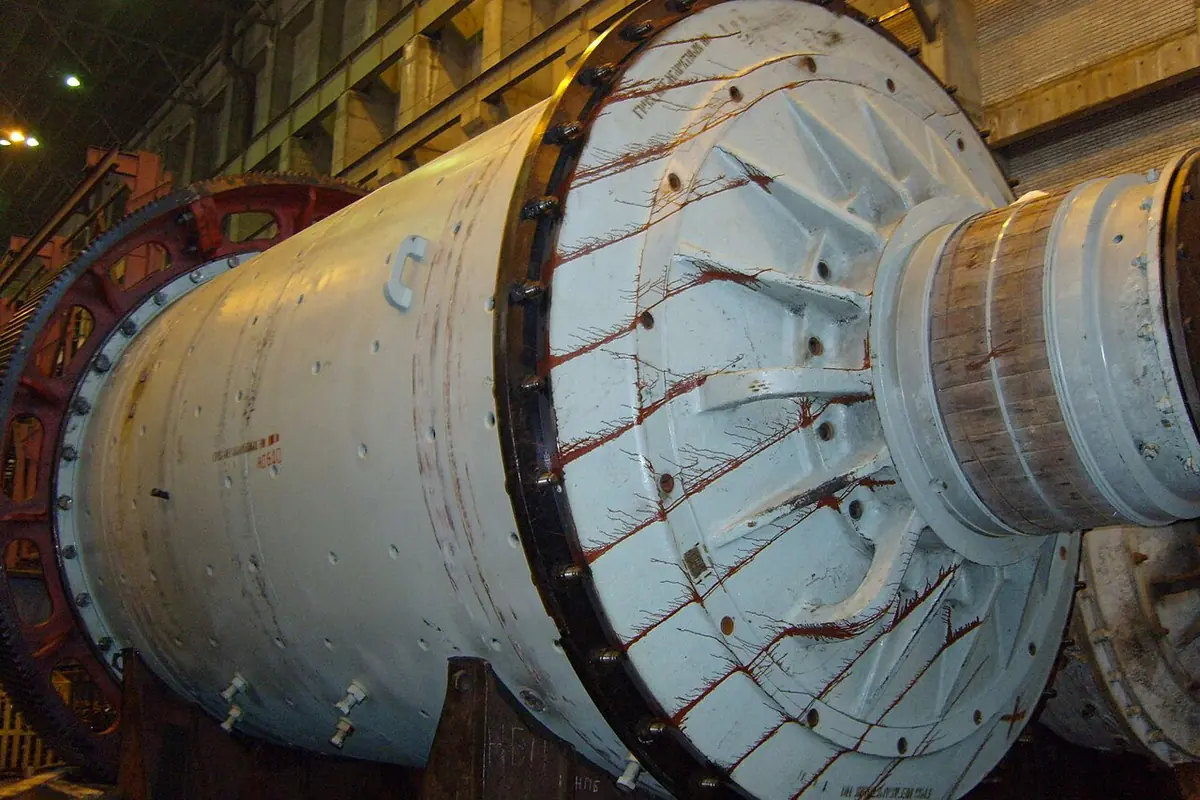

So verwenden Sie den Rechner für die Ladung der Kugelmühlen-Mahlmedien und die kritische Geschwindigkeit
- Geben Sie den Innendurchmesser des Fräsers (m) ein und passen Sie die Optionen nach Bedarf an.
- Führen Sie das Tool aus und überprüfen Sie seine Ergebnisse, Beweise und Einschränkungen.
- Kopieren oder laden Sie das Ergebnis herunter und vergleichen Sie es dann mit der tatsächlichen Website, den Quelldaten oder den Geschäftsunterlagen.
Versuchen Sie es mit einem konkreten Beispiel
In einem sekundären SAG-Kugelmühlen-Mahlvorgang mit geschlossenem Kreislauf an einem großen Kupfer-Molybdän-Konzentrator wird eine 3,6 m × 5,4 m große Hochleistungs-Überlaufkugelmühle ausgewählt (effektiver Innendurchmesser 3,60 m, effektive Mahllänge 5,40 m, gesamtes Innenvolumen 54,97 m³), die bei 18,50 U/min mit geschmiedeten Stahlkugeln mit hohem Chromgehalt (Schüttdichte) arbeitet 4,65 t/m³), Beschickungsgröße F80 von 12,0 mm und Design-Medienfüllgrad J von 38,0 %: Gemäß der Zerkleinerungskinetik und den Ladungsintegralmodellen von Hogg & Fuerstenau beträgt die kritische Drehzahl Nc der Mühle 22,29 U/min, was ein Betriebsgeschwindigkeitsverhältnis von 83,00 % ergibt (innerhalb des energetischen Kataraktregimes, bei dem Mahlkörper entlang parabolischer Flugbahnen kaskadieren, was maximiert Bruch durch hochenergetischen Aufprall und abrasiven Abrieb); Das Nettovolumen der Medienladung beträgt 20,89 m³, bei einem anfänglichen Gewicht der Stahlkugelladung von 97,13 Tonnen. Die lichte Höhe der Krone von der Ladungsoberfläche bis zur Granatenspitze beträgt 1,96 m; Basierend auf der empirischen Formel von Bond beträgt der empfohlene Durchmesser der oberen Make-up-Kugel 125,3 mm (empfohlene anfängliche Größenverteilung: Ø120 mm 25 %, Ø100 mm 35 %, Ø80 mm 25 %, Ø60 mm 15 %); Die Nettoleistung der Schleifwelle beträgt 1007,4 kW; Die empfohlene installierte Motorleistung beträgt 1095,0 kW (empfohlener Standard-Hochspannungs-Synchronmotor mit 1250 kW), wodurch Motorüberlastungen und eine Untermahlgutvergröberung vermieden werden.
So interpretieren Sie Ergebnisse
Die Berechnung der Mahlkörperladung und der kritischen Geschwindigkeit in Kugelmühlen ist der Eckpfeiler der Maschinen- und Verfahrenstechnik im Metallbergbau (Kupfer, Eisen, Gold, Lithium), beim Mahlen von Zementklinker, bei Keramikglasuren und in Kohlepulverisierern zur thermischen Stromerzeugung. Wenn der Füllgrad des Mediums zu niedrig ist (< 30 %), sinkt der Zerkleinerungsdurchsatz stark und ungepufferte Stahlkugeln treffen direkt auf die Mantelauskleidung, wodurch die Auskleidung zerbricht und Bolzen abscheren. Umgekehrt schränkt ein übermäßiger Füllgrad (> 45 %) die parabolische Fallhöhe des Katarakts in tote Zonen ein, wodurch die Motorleistung ansteigt, während die Schleifeffizienz abnimmt. Die kritische Drehzahl Nc definiert die Rotationsschwelle, bei der die Zentrifugalkraft die Schwerkraft ausgleicht und dazu führt, dass das Medium gegen die Auskleidungen zentrifugiert, ohne zu kaskadieren. Dieser Rechner implementiert die Bond-Arbeitsindex-Methodik und die Austin-Zerkleinerungskinetik, um die Ballladungsmenge, das Geschwindigkeitsverhältnis, die Größe der Top-Make-up-Kugeln und den Motorleistungsbedarf genau zu bestimmen.
Häufig gestellte Fragen
Welche physikalische Bedeutung haben die kritische Drehzahl Nc der Kugelmühle und das Verhältnis der Betriebsgeschwindigkeit?
Physikalische Definition der kritischen Geschwindigkeit und Optimierung des Geschwindigkeitsverhältnisses: Erstens die Physik der kritischen Geschwindigkeit Nc: Wenn die Rotationsgeschwindigkeit bis zu dem Punkt ansteigt, an dem die Zentrifugalkraft auf die äußeren Mahlkugeln am oberen Scheitelpunkt der Gravitationskraft entspricht (m*w^2*R = m*g), lösen sich die Medien nicht mehr entlang parabolischer Bahnen, sondern zentrifugieren als starrer Körper gegen die Auskleidungen, ohne jeglichen Aufprallbruch; Dieser Schwellenwert ist die kritische Drehzahl Nc = 42,29 / sqrt(Di) (U/min). Zweitens, optimales Katarakt-Geschwindigkeitsverhältnis: Industrielle Kugelmühlen arbeiten typischerweise zwischen 72 % und 82 % der kritischen Geschwindigkeit. In diesem Fenster werden Kugeln in der Nähe der Spitze angehoben und in energiereichen parabolischen Flugbahnen geschleudert (Katarakt), wodurch eine intensive kinetische Wirkung auf das grobe Futter an der Spitze ausgeübt wird. Drittens, Kaskaden- und Zentrifugationsgefahren: Unterhalb einer kritischen Geschwindigkeit von 65 % rollt die Ladung entlang der Nierenoberfläche nach unten (Kaskadenbildung), wodurch nur abrasiver Abrieb ohne Aufprall entsteht, was die Kapazität drastisch verringert; Bei über 85 % werden die äußeren Medienschichten zentrifugiert, was den Verschleiß der Auskleidung beschleunigt und Energie verschwendet.
Wie ist die anfängliche Größenverteilung der Kugelmühlen-Mahlmedienladung wissenschaftlich konstruiert?
Die Mediengrößenverteilung bestimmt die Austragsfeinheit und den Durchsatz: Erstens, die Größe der oberen Kugel: Empirische Bindungsgleichungen regeln den maximalen Kugeldurchmesser basierend auf der Zufuhr-80-%-Durchgangsgröße F80, dem Erzhärte-Bindungsarbeitsindex Wi und dem Innendurchmesser. Gröberes, härteres Futter erfordert eine höhere kinetische Wirkung und erfordert obere Kugeln mit einem Durchmesser von 100–130 mm. Zweitens mehrstufige, gemischte Größenprinzipien: Grobe Kugeln zertrümmern Gesteinsfragmente, hinterlassen aber große Hohlräume, durch die feine Partikel ungemahlen vorbeiströmen; Das Mischen kleinerer Kugeln mit Ø 80 mm, Ø 60 mm und Ø 40 mm füllt Hohlräume, vervielfacht die Kontaktfläche und verbessert die Schleifzerkleinerung. Drittens, Zugabe von Make-up-Kugeln im stationären Zustand: Da sich die Medien während des Betriebs abnutzen und schrumpfen, sorgt das Nachfüllen von nur 1–2 Top-Kugelgrößen basierend auf den Verschleißverbrauchsraten (typischerweise 0,3–0,8 kg/t Erz) auf natürliche Weise für eine ausgeglichene Leiterladungsverteilung.
Wie wirkt sich der Medienfüllgrad J auf den Leistungszug der Kugelmühle und die Zerkleinerungseffizienz aus?
Der Füllgrad J ist der primäre Betriebshebel für das Mühlenlastmanagement: Erstens, Standardbetriebsbereich: Der Kugelfüllgrad J in industriellen Kugelmühlen wird typischerweise zwischen 35 % und 42 % gehalten (Rostaustragsmühlen erreichen 40 %–45 %, während Überlaufmühlen mit 32 %–38 % laufen). Zweitens parabolische Leistungszugcharakteristik: Der Wellenleistungszug folgt einer parabolischen Kurve im Verhältnis zum Füllgrad. Wenn J von 15 % auf 40 % ansteigt, steigen Hubdrehmoment und Leistung schnell an; Bei mehr als 50 % nimmt die Exzentrizität des Ladungsschwerpunkts ab, was zu einem Rückgang der Leistungsaufnahme und einer drastischen Verschlechterung der Mahlleistung führt. Drittens, einfache Feldmessung: Während geplanter Wartungsstillstände ermöglicht die Messung des vertikalen Sehnenabstands H von der Oberfläche des Ladungsbetts bis zum Scheitel der oberen Auskleidung im Verhältnis zum Innendurchmesser Di (H/Di) eine direkte Ermittlung des aktiven Füllgrads J zur Führungskugelzugabe.
Was sind die technischen Unterschiede zwischen Rostaustrags- und Überlaufaustrags-Kugelmühlen?
Rostaustrags- und Überlaufaustragsmühlen verfügen über unterschiedliche Austragsmechanismen und Anwendungen: Erstens: Rostaustragsmühlen: Ausgestattet mit Austragsmembran-Rosthebern für erzwungene Schlammentleerung auf niedrigem Niveau. Das niedrige Schlammbecken beschleunigt den Zellstofffluss und entfernt grobe Fragmente schnell, wodurch eine Übermahlung minimiert wird. Die Kapazität ist 15–25 % höher als bei vergleichbaren Überlaufmühlen und eignet sich daher zum Standard für die primäre Grobmahlung (Aufgabegröße 10–25 mm bis hin zu 0,1–0,3 mm). Zweitens: Überlaufaustragsmühlen: Der Schlammaustrag erfolgt passiv durch Schwerkraftüberlauf über den Drehzapfen ohne interne Roste. Sie bieten eine höhere mechanische Zuverlässigkeit ohne Rostverschleiß oder Wartung der Zapfen; Eine längere Zellstoffverweilzeit erzeugt ein gleichmäßig feines Produkt und eignet sich daher ideal für Sekundärmahl- und Konzentrat-Mahlmahlkreisläufe.
