So verwenden Sie den Rechner für die Förderkapazität und die Kettenspannung von Heavy Belt Feeder
- Geben Sie die Schüttdichte des Erzes (t/m³) ein und passen Sie die Optionen nach Bedarf an.
- Führen Sie das Tool aus und überprüfen Sie seine Ergebnisse, Beweise und Einschränkungen.
- Kopieren oder laden Sie das Ergebnis herunter und vergleichen Sie es dann mit der tatsächlichen Website, den Quelldaten oder den Geschäftsunterlagen.
Versuchen Sie es mit einem konkreten Beispiel
Für ein Projekt mit einem primären Brechbunker im Tagebau für metallhaltige Minen mit einer ROM-losen Schüttdichte von 1,85 t/m³ unter Verwendung eines schweren Plattenbeschickers aus Gussstahl mit einer nominalen Pfannenbreite von 1500 mm (effektive Breite 1275 mm), einer Betttiefe von 0,65 m, einer Betriebsgeschwindigkeit von 0,15 m/s, einer Neigung von 12,0° und einem Achsabstand von 12,0 m und einer Scherlänge des Trichters in Längsrichtung von 3,5 m: Basierend auf ISO 5048 und der Mechanik der Massenschere beträgt die volumetrische Kapazität 425,15 m³/h, was einen Massendurchsatz von 786,53 t/h liefert (mehr als der nachgeschaltete primäre Backenbrecherbedarf von 750 t/h). Die vertikale Schwerkraft der Trichtersäule induziert einen Grenzflächenscherwiderstand von 54,88 kN (53,5 % des Gesamtwiderstands). Unter Berücksichtigung des Rücklaufrollenwiderstands und der Neigungsschwerkraft erreicht die gesamte dynamische Betriebsspannung der Kette 102,64 kN, das Antriebsdrehmoment des Kopfkettenrads beträgt 33,36 kN·m und die Nettowellenleistung beträgt 15,40 kW. Unter Berücksichtigung der Antriebseffizienz und der Betriebsfaktoren bei Anlaufüberlastung bietet ein installierter 30-kW-VFD-Motor (oder 37-kW-Hochleistungs-VFD-Motor) großzügige Sicherheitsmargen.
So interpretieren Sie Ergebnisse

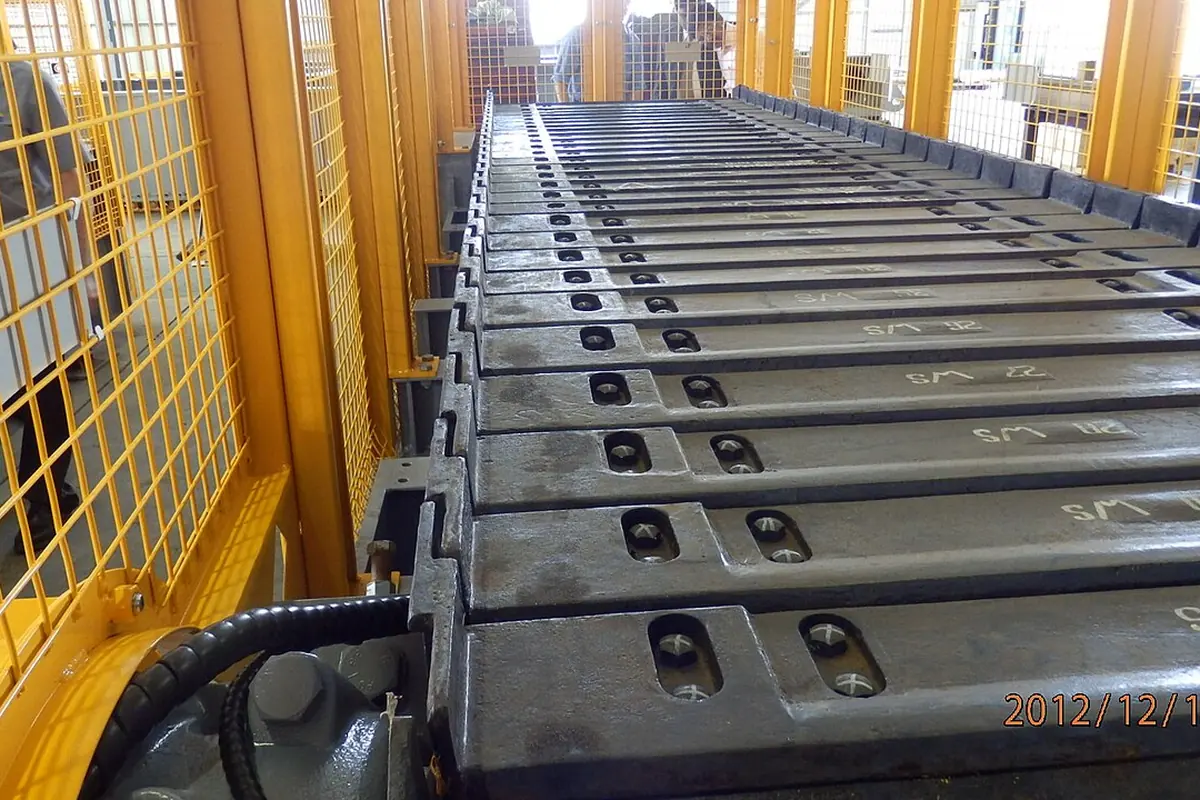

Hochleistungs-Schürzenbeschicker sind unverzichtbare Primärbeschickungsgeräte in Tagebaudeponien, Primärbrechstationen in Steinbrüchen und Massenumschlagterminals in Häfen. Dynamische Widerstands- und Strukturbewertungen entsprechen den ISO 5048-Standards für kontinuierliche Handhabungsgeräte und den CEMA-Grundsätzen für die Schwergutzuführung. Im Gegensatz zu leichten Bandförderern entstehen über 50 % der gesamten Kettenspannung eines Plattenförderers durch den enormen hydrostatischen Druck von Dutzenden bis Hunderten Tonnen Erz im Trichter und den internen Scherwiderstand des Materials (F_shear = q_hopper · μ_shear). Für die Handhabung von Felsbrocken mit einer Größe von bis zu 1 Meter sind Raupenketten aus geschmiedeter Legierung und überlappende Manganstahlpfannen erforderlich, die mit sehr niedrigen Geschwindigkeiten (0,05 bis 0,25 m/s) betrieben werden, um Stoßschäden zu mildern. Die Berechnung des volumetrischen Durchsatzes, der Kettenspannung und des Drehmoments der Hauptwelle verhindert ein Verrutschen der Pfanne, einen Bolzenermüdungsbruch und ein Abwürgen des Motors.
Häufig gestellte Fragen
Warum dominiert der Scherwiderstand der Trichtererzsäule die Gesamtspannung der Vorschubförderkette?
Schwere Schürzenförderer sitzen unter Schütttrichtern und fassen Dutzende bis Hunderte Tonnen abgeladenes Gestein. Das vertikale Gewicht der gestapelten Felsbrocken lastet direkt auf den Pfannen über dem Trichterhals. Das Vorwärtsziehen der Pfannen erfordert eine Scherung durch den gesamten Querschnitt des verdichteten Erzes (F_shear = γ · H_eff · A_opening · tanφ). Diese Scherkraft macht 50 bis 70 % der gesamten Kettenzugkraft aus. Ohne Entlastungsleitbleche oder Trichterverjüngung kann ungeminderter Erzdruck beim Anfahren zu Kettengliedern oder zum Abreißen der Antriebszahnräder führen.
Warum muss die Betriebsgeschwindigkeit schwerer Bandförderer im extrem niedrigen Bereich von 0,05 bis 0,25 m/s gehalten werden?
Erstens, Verhinderung von Aufprallschäden: Primäre Vorschubförderer befördern unzerkleinertes Erz aus der Mine (500 mm bis 1200 mm große Felsbrocken mit einem Gewicht von mehreren Tonnen). Eine zu hohe Fahrgeschwindigkeit erzeugt beim Austrag eine enorme kinetische Energie, die die nachgeschalteten Übergabeschurrenauskleidungen zerschmettert oder die Backenbacken des Primärbrechers zerbricht. Zweitens, Reduzierung von Verschüttungen und Staub: Bei niedriger Liniengeschwindigkeit wird Material wie eine dicke, zusammenhängende Matratze mit minimaler relativer Verschiebung transportiert, wodurch der Verschleiß der Schürze drastisch reduziert und gefährliche Gefahren durch Projektile vermieden werden.
Warum sind Gussmanganpfannen und Raupenketten Standard für Primärbrechstationen?
Erstens die Kaltverfestigungseigenschaften: Schwere Pfannen werden integral aus austenitischem Manganstahl (z. B. Hadfield-Stahl / ZGMn13Cr2) gegossen. Unter starkem Felseinschlag kommt es zu einer Kaltverfestigung der Pfannenoberflächen (die Brinell-Härte springt von HB200 auf >HB500), während der innere Kern seine höchste duktile Zähigkeit gegen Rissbildung behält. Zweitens versiegelte Raupenketten: Die Verwendung von versiegelten und geschmierten Raupenketten (SALT) in Bulldozer-Qualität mit induktionsgehärteten Stiften und karbonitrierten Buchsen sorgt für eine extreme Bruchfestigkeit (>600 bis 1000 kN pro Strang) und ist beständig gegen abrasiven Schlamm und Minenstaub.
Welche zwingenden technischen Anforderungen gelten für VFD-Motoren und Getriebe mit hohem Drehmoment bei Kaltstarts unter Volllast?
Das Starten eines Plattenbandförderers unter einem vollen Trichter nach einer Abschaltung erfordert die Überwindung der verdichteten Haftreibung, die 1,5 bis 2,0-mal höher ist als die Laufreibung, wobei das maximale Losbrechmoment bei 200 % bis 250 % der Nennleistung liegt: Erstens elektrische Antriebe: Motoren erfordern hochbelastbare Umrichterkonstruktionen mit Flussvektor-VFDs, die ein Losbrechmoment von 200 % bei Nullgeschwindigkeit liefern, oder hydrodynamische Flüssigkeitskupplungen mit Kammern mit verzögerter Füllung Puffern Sie Stoßbelastungen. Zweitens, mechanischer Betriebsfaktor: Reduziergetriebe müssen einen mechanischen Betriebsfaktor >= 2,0 vorgeben, um sicherzustellen, dass Hohlwellen und Keilverzahnungen häufigem Blockieren durch verklemmte Felsbrocken und zyklischer Ermüdung standhalten.
