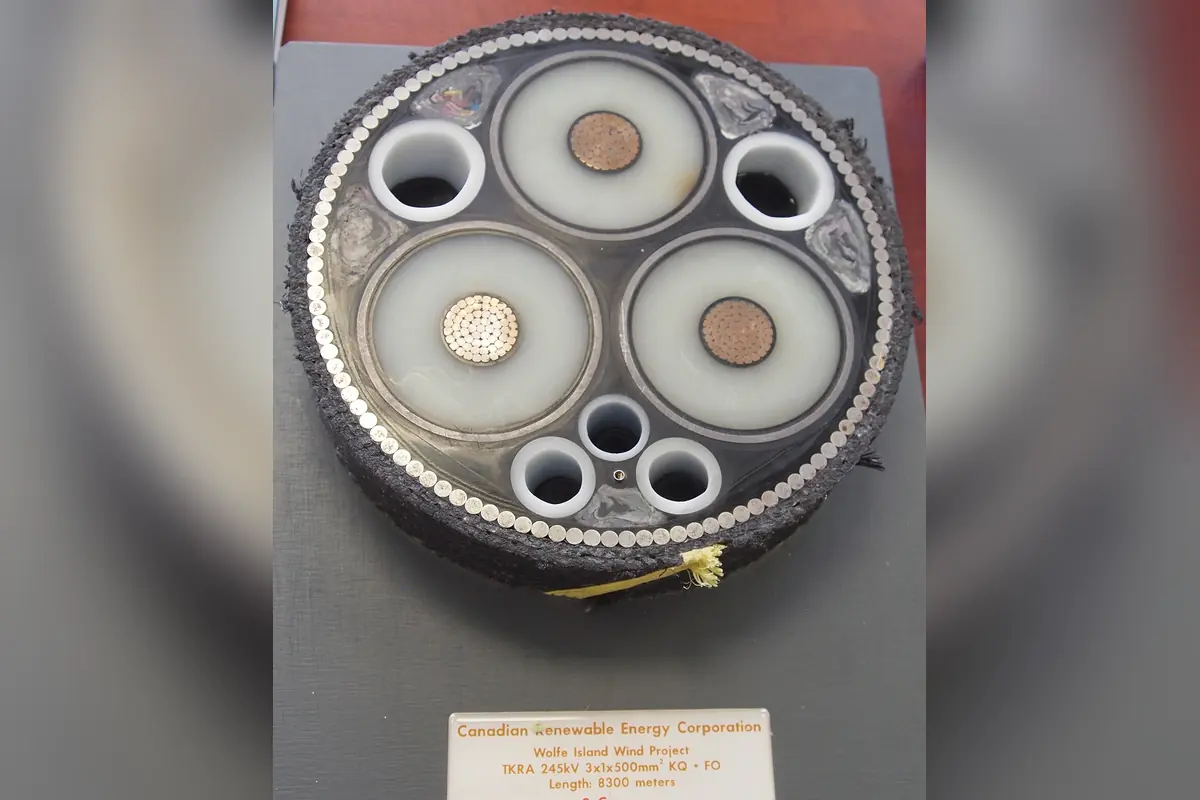

Cómo utilizar la calculadora de caída de voltaje y calibre de cable industrial
- Ingrese el voltaje de funcionamiento del sistema (V) y ajuste las opciones según sea necesario.
- Ejecute la herramienta e inspeccione sus resultados, evidencia y limitaciones.
- Copie o descargue el resultado y luego verifíquelo con el sitio web real, los datos de origen o los registros comerciales.
Pruebe un ejemplo concreto
Un circuito monofásico de 220 V y 25 A que ejecuta un cable de cobre de 50 m con una caída máxima del 3 % necesita ~6,63 mm², recomendando 10 mm² (8 AWG) con una caída de ~4,38 V (1,99 %).
Cómo interpretar los resultados
Calculado a partir de la ley de Ohm y la resistividad, comparando los estándares IEC 60228 y AWG. No se incluyen el agrupamiento de conductos ni la reducción de potencia ambiental.
Preguntas frecuentes
¿Cuál es el porcentaje típico de caída de voltaje permitido?
Según IEC 60364, los circuitos de iluminación no deben exceder el 3% de caída; los circuitos de potencia del motor no deben exceder el 5%; Los recorridos largos del alimentador permiten entre el 7 % y el 10 %.
¿Cuál es la diferencia entre las fórmulas de caída de voltaje monofásicas y trifásicas?
La monofásica utiliza ΔV = 2 × ρ × L × I / S para la longitud del bucle. La caída de línea trifásica balanceada utiliza ΔV = √3 × ρ × L × I / S, lo que reduce significativamente la pérdida de transmisión.
¿Qué tan diferentes son las resistividades del cobre y del aluminio?
A 20°C, el cobre es ~0,0175 Ω·mm²/m y el aluminio es ~0,028 Ω·mm²/m (~1,6 veces mayor). Los cables de aluminio requieren calibres entre 1 y 2 mayores.
¿Cómo se corresponden los tamaños de cable en mm² con el American Wire Gauge (AWG)?
1,5 mm² corresponde a 16 AWG; 2,5 mm² a 14 CAE; 4,0 mm² a 12 CAE; 6,0 mm² a 10 AWG; 10 mm² a 8 AWG; 16 mm² a 6 CAE; 25 mm² a 4 AWG; 50 mm² a 1/0 AWG.
