Cómo utilizar la calculadora de tamaño de bomba industrial de doble diafragma accionada por aire (AODD)
- Ingrese el caudal requerido del proceso (L/min) y ajuste las opciones según sea necesario.
- Ejecute la herramienta e inspeccione sus resultados, evidencia y limitaciones.
- Copie o descargue el resultado y luego verifíquelo con el sitio web real, los datos de origen o los registros comerciales.
Pruebe un ejemplo concreto
En un taller de pintura y línea de revestimiento de automóviles, transfiriendo resina modificada a base de agua a 120 L/min contra una contrapresión de descarga de 3,5 bar, extrayendo desde la parte superior del tambor con una altura de succión seca de 2,0 m, una viscosidad dinámica de 50 cP, una gravedad específica de 1,05 y diafragmas y bolas de PTFE resistentes a solventes: los modelos ANSI/HI 10.1 tratan 50 cP como bajo viscosidad (factor 100%), lo que produce un flujo de agua equivalente a 120 L/min. El tamaño recomienda una bomba AODD estándar de 1,0" (DN25) para evitar el desgaste de ciclo alto. Para superar la altura del fluido (3,5 bar × 1,05), la fricción interna y la elevación de 2,0 m se requiere una presión de aire de accionamiento de 5,1 bar. El consumo de aire libre es de 0,74 Nm³/min (26 SCFM), combinado con un compresor de tornillo rotativo de 7,5 kW para un servicio continuo y una vida útil prolongada del diafragma.
Cómo interpretar los resultados

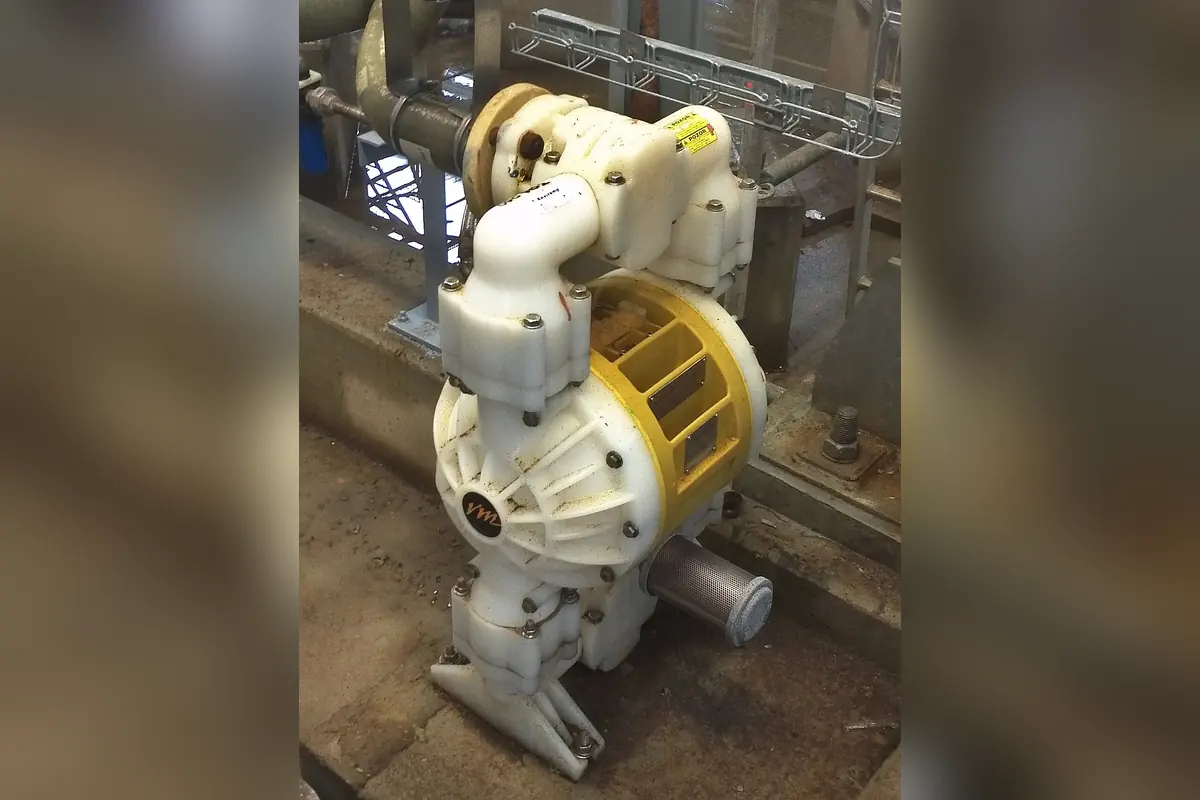

Las bombas de doble diafragma operadas por aire (AODD) representan una de las máquinas de manipulación de fluidos de desplazamiento positivo más versátiles. Los componentes principales incluyen una válvula direccional de distribución de aire, dos diafragmas flexibles interconectados por un eje central, cámaras de líquido opuestas y cuatro bolas de válvula de retención. El aire comprimido alterna entre cámaras de aire, impulsando los diafragmas hacia adelante y hacia atrás: una cámara se contrae para descargar líquido mientras que la cámara opuesta se expande bajo vacío para aspirar líquido de succión. Impulsadas completamente por aire, las bombas AODD son inherentemente a prueba de explosiones con cero riesgo de arco eléctrico. La presión de descarga alcanza un equilibrio 1:1 con la presión del aire de suministro; Si se cierra una válvula aguas abajo, la bomba se apaga automáticamente sin sobrepresurizar las tuberías ni quemar los motores. Además, la capacidad de autocebado en seco, el gran paso de sólidos esféricos y la arquitectura sin sellos y sin fugas hacen de las bombas AODD la principal solución para ácidos, productos químicos peligrosos, lodos viscosos y disolventes explosivos.
Preguntas frecuentes
¿Qué ventajas operativas únicas poseen las bombas AODD sobre las bombas centrífugas y de cavidad progresiva?
Primero, intrínsecamente seguro a prueba de explosiones: impulsado únicamente por aire comprimido sin motores eléctricos, escobillas o contactos de arco, operando de manera segura en zonas químicas peligrosas de Clase 1 sin costosos interruptores a prueba de explosiones. En segundo lugar, protección contra pérdida de punto muerto: cuando las válvulas de descarga se cierran, la contrapresión del líquido equilibra la presión del suministro de aire 1:1, deteniendo la bomba automáticamente sin sobrepresurización y reiniciándose instantáneamente cuando las válvulas se vuelven a abrir. En tercer lugar, cero fugas sin sello: el fluido permanece contenido entre los diafragmas de elastómero y las carcasas sin ejes giratorios ni sellos mecánicos dinámicos, lo que elimina los goteos tóxicos. Cuarto, potente autocebante en seco: aspira el vacío sin cebar y funciona en seco indefinidamente sin sobrecalentarse ni dañarse.
¿Por qué se debe reducir la capacidad de la bomba AODD cuando se bombean fluidos de alta viscosidad (pegamento, resina, jarabe)?
Las bombas AODD dependen del vacío diferencial para aspirar material hacia las cámaras. Por encima de 100 cP y hasta miles de centipoises, la resistencia al corte interno aumenta: primero, el arrastre viscoso retarda el asiento de la bola de la válvula de retención, lo que induce deslizamiento interno y reflujo. En segundo lugar, la fricción de la entrada de succión acelera las tasas de llenado; a altas frecuencias de carrera, la cámara de bombeo se queda sin agua, lo que provoca que la eficiencia volumétrica caiga en picado. Según los estándares ANSI/HI, los fluidos de 5000 cP a menudo producen solo el 50 % o menos de las curvas de capacidad de agua publicadas. Los diseñadores deben sobredimensionar los diámetros de los puertos de la bomba en 1 o 2 tamaños estándar para operar en ciclos de carrera más bajos y colocar los tanques para succión inundada.
¿Cómo se seleccionan los elastómeros de bola de válvula y diafragma (PTFE, santopreno, nitrilo)?
La selección de elastómero equilibra la resistencia química con la fatiga mecánica por flexión: en primer lugar, el PTFE (teflón) ofrece una inercia química casi universal frente a ácidos concentrados, cáusticos y disolventes agresivos. Como fluoropolímero, es más rígido y tiene una vida de fatiga por flexión más corta que los elastómeros, lo que lo convierte en la opción ideal para productos químicos agresivos. En segundo lugar, Santoprene (TPV) ofrece una excepcional resistencia a la fatiga por flexión y a la abrasión para lodos cerámicos, relaves mineros y pinturas en general. En tercer lugar, el NBR (Buna-N) proporciona una excelente resistencia a los aceites de petróleo, el diésel y los hidrocarburos. Cuarto, el EPDM sobresale en agua caliente, vapor y ácidos diluidos, pero se degrada rápidamente en contacto con combustibles de hidrocarburos.
¿Por qué las bombas AODD requieren unidades FRL de preparación de aire y cómo se regula el flujo de descarga?
Las válvulas de distribución de aire internas AODD funcionan con carretes de tolerancia de micrones. El aire del taller sin filtrar que transporta humedad, incrustaciones en las tuberías y restos del compresor provoca que los carretes se peguen y se forme intensa formación de hielo a medida que el aire comprimido en expansión se enfría adiabáticamente. La instalación de una unidad de filtro regulador de 5 μm elimina la condensación y los contaminantes. La modulación del flujo es notablemente simple: sin costosos variadores de frecuencia (VFD), los operadores simplemente giran la perilla del regulador de aire para ajustar la presión de suministro, o aceleran una válvula de aguja de aire para controlar los CFM de admisión, logrando una modulación de flujo infinitamente variable del 0 % al 100 %.
