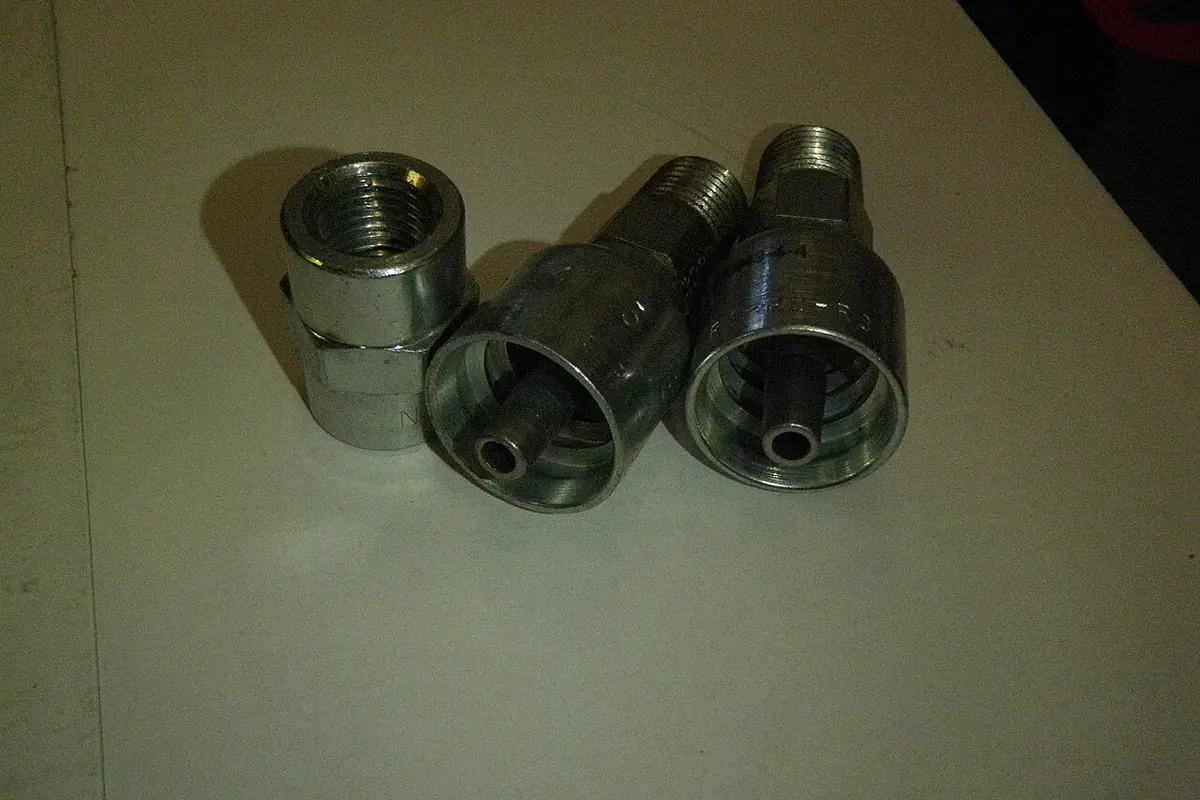

So verwenden Sie die Gewindekennung für Industrie- und Hydraulikarmaturen
- Geben Sie das Thread-Geschlecht ein und passen Sie die Optionen nach Bedarf an.
- Führen Sie das Tool aus und überprüfen Sie seine Ergebnisse, Beweise und Einschränkungen.
- Kopieren oder laden Sie das Ergebnis herunter und vergleichen Sie es dann mit der tatsächlichen Website, den Quelldaten oder den Geschäftsunterlagen.
Versuchen Sie es mit einem konkreten Beispiel
Mit einem Außendurchmesser von 19,05 mm, 16 TPI und parallelem Profil empfiehlt der Matcher SAE J514 JIC 3/4-16 (-08) 37°-Bördelanschluss (0,05 mm Abweichung, 99,7 % Sicherheit).
So interpretieren Sie Ergebnisse
Enthält SAE-, BS-, DIN- und ISO-Hydraulikgewindedatenbanken mit Toleranzbewertung, Dichtungsprofildiagrammen und Empfehlungen zum Montagedrehmoment.
Häufig gestellte Fragen
Wie kann man unbekannte Armaturen mit Messschiebern und Steigungsmessgeräten genau messen?
Messen Sie männliche Kämme auf großen Außendurchmesser; Messen Sie die Spitzen des Innengewindes für den kleineren Innendurchmesser. Bringen Sie eine Steigungslehre am Gewinde an, bis kein Licht mehr durchdringt, um den TPI oder die mm-Steigung abzulesen.
Was ist der Hauptunterschied zwischen BSPP (G)- und NPT-Gewinden? Können sie ausgetauscht werden?
Vertauschen Sie sie niemals! NPT ist ein 60° konisches Rohrgewinde (1:16 konische Dichtung am Gewinde); BSPP (G) ist eine 55°-Parallelgewindedichtung auf einem O-Ring oder einer Verbundscheibe. Wenn man sie zusammendrückt, besteht die Gefahr, dass das Gewinde abreißt und es zu Hochdruckblasen kommt.
Was ist ein JIC 37°-Fitting und was bedeutet die Dash-Größe?
JIC folgt SAE J514 mit geraden UN/UNF-Gewinden und einem um 37° ausgestellten Metallkegelsitz. Strichgrößen bezeichnen Sechzehntel Zoll (-08 ist 8/16 Zoll oder 1/2 Zoll Schlauch mit 3/4-16 UNF-Gewinde).
Wie unterscheidet man metrische DIN 2353-Fittings der leichten (L) und schweren (S) Serie?
DIN 2353 / ISO 8434-1 verwendet metrische 24°-Bissverschraubungen. Die Serien Light (L, 160–315 bar) und Heavy (S, 400–630 bar) unterscheiden sich in Wandstärke und Gewindegröße: 12L verwendet M18×1,5, während 12S M20×1,5 verwendet.
Wie wird der Übereinstimmungskonfidenzprozentsatz berechnet?
Der Algorithmus berechnet die Abweichung zwischen dem gemessenen Durchmesser und den nominalen Haupt-/Nebenabmessungen mit hohen Abzügen bei Teilungs- und Kegelabweichungen. Über 95 % und innerhalb von ±0,3 mm bedeutet hohes Vertrauen.
