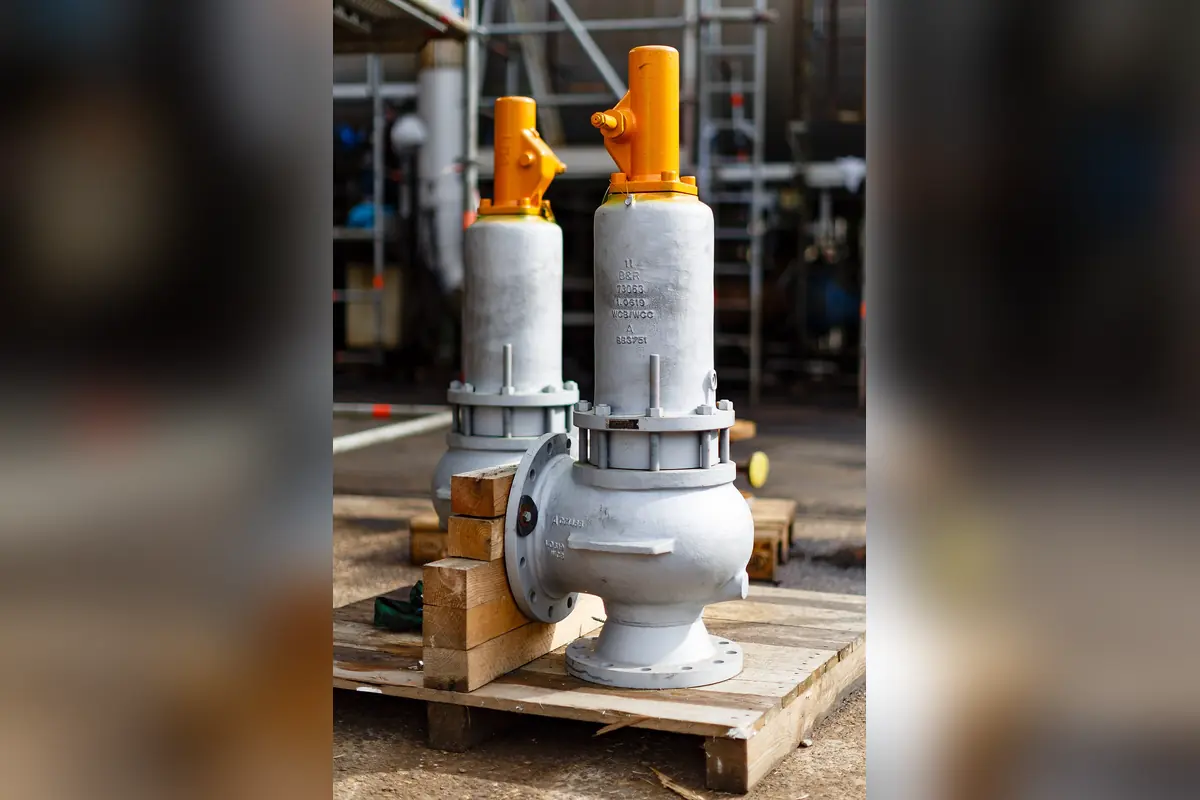

So verwenden Sie den Rechner für die Abflusskapazität und Öffnungsgröße von Industrie-Druckbegrenzungsventilen
- Rufen Sie den Zustand des Entlastungsflüssigkeitsmediums auf und passen Sie die Optionen nach Bedarf an.
- Führen Sie das Tool aus und überprüfen Sie seine Ergebnisse, Beweise und Einschränkungen.
- Kopieren oder laden Sie das Ergebnis herunter und vergleichen Sie es dann mit der tatsächlichen Website, den Quelldaten oder den Geschäftsunterlagen.
Versuchen Sie es mit einem konkreten Beispiel
Das Gasbeispiel verwendet Luft mit 5000 kg/h und 150 °C, einem Überdruck von 10 bar und 10 % Überdruck. Konvertieren Sie den Massendurchfluss und den absoluten Entlastungsdruck, bevor Sie einen gedrosselten oder unterkritischen Durchfluss anwenden. Die Wasserfläche ist der Massenstrom dividiert durch Cd√(2ρΔP). Es wird keine Düse ausgewählt, wenn der Gegendruck mindestens dem Vordruck entspricht.
So interpretieren Sie Ergebnisse
Diskrete Bereiche dienen als Screening-Referenz. Tatsächliche Ventile erfordern Flüssigkeitseigenschaften, anwendbare Korrekturen, Gegendruckverhalten, vom Hersteller zertifizierte Kapazität und Druck-Temperatur-Nennwerte; Eine schematische Größe bescheinigt keinen Flansch oder Einbau.
Häufig gestellte Fragen
Was unterstützen die Flüssigkeits- und Dampfmodi?
Der Flüssigkeitsmodus geht von Wasser mit 1000 kg/m³ aus, nicht von Thermoöl oder beliebigen Chemikalien. Es fehlen Dampfeigenschaften und Kapazitätskorrekturen, daher ist keine Dampfdimensionierung verfügbar.
Ersetzt die berechnete Fläche die zertifizierte Kapazität?
Nein. Modellbereich und integrierte API 526-Größen unterstützen Vergleiche. Für die endgültige Auswahl sind vom Hersteller zertifizierte Kapazität, Gegendruckkorrekturen und Ventildruck-Temperaturwerte erforderlich.
Was passiert, wenn der Gegendruck den Vordruck erreicht oder überschreitet?
Das vereinfachte Auslassmodell hat keine positive Vorwärtsdruckdifferenz und stoppt die Düsenauswahl. Überprüfen Sie die Bedingungen und wenden Sie eine geeignete Methode an.
