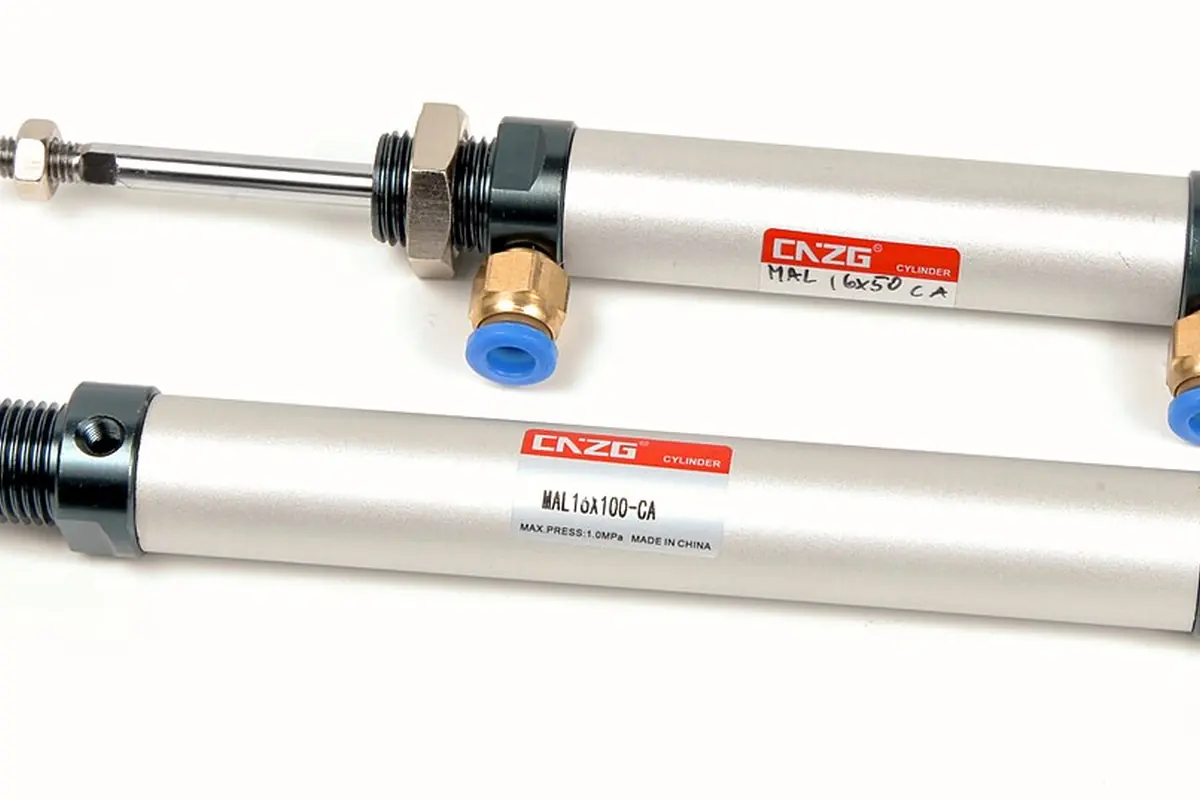

So verwenden Sie den Kraft- und Luftverbrauchsrechner für Pneumatikzylinder
- Geben Sie die Bohrung des Pneumatikzylinders (mm) ein und passen Sie die Optionen nach Bedarf an.
- Führen Sie das Tool aus und überprüfen Sie seine Ergebnisse, Beweise und Einschränkungen.
- Kopieren oder laden Sie das Ergebnis herunter und vergleichen Sie es dann mit der tatsächlichen Website, den Quelldaten oder den Geschäftsunterlagen.
Versuchen Sie es mit einem konkreten Beispiel
Ein Zylinder mit Ø50-mm-Bohrung, Ø20-mm-Stange und 150-mm-Hub bietet bei 0,6 MPa (6 bar) Versorgung eine Kolbenfläche von 19,63 cm², einen theoretischen Schub von 1178 N und eine nutzbare Ausfahrkraft von 766 N (78,1 kgf) bei einem Lastfaktor von 0,65. Die Fläche des Rückzugsrings beträgt 16,5 cm² bei einer Zugkraft von 643 N (65,6 kgf). Bei 30-maligem Radfahren pro Minute werden 113,8 l/min ANR (4,02 CFM) verbraucht, wobei Polyurethanschläuche mit einem Durchmesser von 8 x 5,5 mm und ein Luftkompressor mit 0,97 kW (1,3 PS) empfohlen werden.
So interpretieren Sie Ergebnisse
Die Zylinderkraft hängt von der effektiven Kolbenfläche und dem Flüssigkeitsdruck ab; Der Luftverbrauch muss auf Standardreferenzatmosphäre (ANR) umgerechnet werden. Der Ausfahrschub der Einzelstange übersteigt den Rückzugszug; Bei den Berechnungen werden Dichtungsreibung und Leitungsabfall abgezogen, um ein Festkleben zu verhindern.
Häufig gestellte Fragen
Warum ist der Zylinderlastfaktor η wichtig und wie sollte er ausgewählt werden?
Der Lastfaktor η ist das Verhältnis der tatsächlichen Lastkraft zum theoretischen Ausgangsschub. Eine Dimensionierung auf 100 % führt zu Ruckgleiten und langsamer Reaktion. Standard-Automatisierungsrichtlinien: Statisches Spannen dauert 0,8; Die horizontale, linear geführte Bewegung dauert 0,65; Vertikales Heben oder schnelles Radfahren (>300 mm/s) dauert 0,5.
Was ist der freie Luftverbrauch (ANR) und wie unterscheidet er sich vom komprimierten Volumen?
Pneumatik gibt den Luftverbrauch unter ANR-Bedingungen an (20 °C, 101,3 kPa, 65 % relative Luftfeuchtigkeit). 0,6 MPa-Druckluft dehnt sich beim Entlüften auf Atmosphärendruck um das etwa 6,9-fache aus. Luftkompressoren sind für die standardmäßige freie Ansaugluft (L/min oder CFM) ausgelegt, was eine Umrechnung über das absolute Verdichtungsverhältnis erfordert.
Was passiert, wenn Pneumatikschläuche zu klein oder zu lang sind?
Eine zu hohe Geschwindigkeit in zu kleinen Rohren führt zu starken Druckabfällen. Die Zufuhr von 100 l/min durch Rohre mit einem Durchmesser von 4 mm kann den Eingangsdruck um 0,15 bis 0,25 MPa senken, den Schub um 30 bis 40 % reduzieren und die Maschinenzykluszeiten verzögern.
Was ist der Hauptunterschied im Luftverbrauch zwischen einfach- und doppeltwirkenden Zylindern?
Einfachwirkende Zylinder beaufschlagen nur einen Hub mit Druck und kehren durch mechanische Feder oder äußere Schwerkraft zurück, wodurch etwa 50 % weniger Luft verbraucht wird. Doppeltwirkende Zylinder treiben sowohl das Aus- als auch das Einfahren an und liefern die volle Kraft über unbegrenzte Hublängen als Industriestandard.
