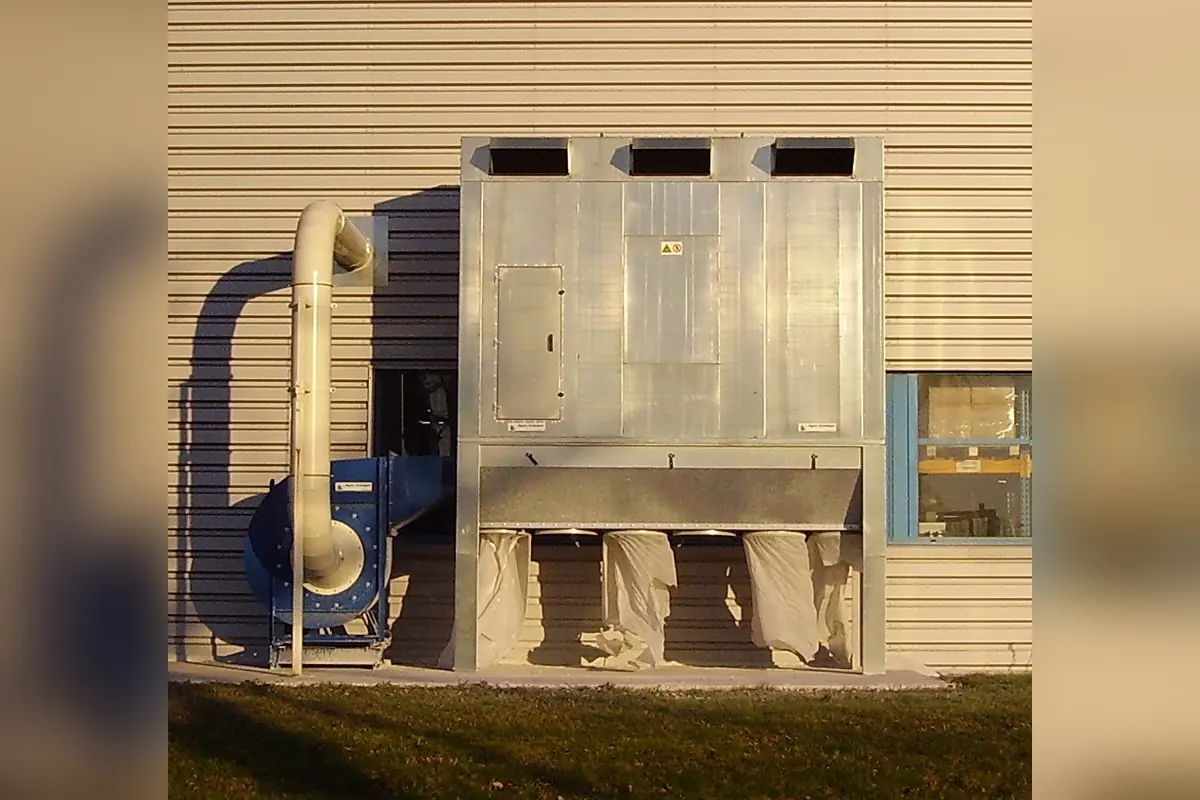

So verwenden Sie den Rechner für die Filterfläche und das Luft-zu-Stoff-Verhältnis von Industrial Schlauchfilter Dust Collector
- Geben Sie die Abluftmenge (m³/h) ein und passen Sie die Optionen nach Bedarf an.
- Führen Sie das Tool aus und überprüfen Sie seine Ergebnisse, Beweise und Einschränkungen.
- Kopieren oder laden Sie das Ergebnis herunter und vergleichen Sie es dann mit der tatsächlichen Website, den Quelldaten oder den Geschäftsunterlagen.
Versuchen Sie es mit einem konkreten Beispiel
Eine Werkstatt für die Verarbeitung feinen Graphitpulvers mit Lithiumbatterie und Anode plant ein Pulse-Jet-Schlauchfilter-System für einen Abgasstrom von 15.000 m³/h. Aufgrund des kohäsiven Staubs im Submikronbereich wird ein sicheres technisches Luft-zu-Tuch-Verhältnis von 0,85 m/min (2,79 ft/min) gewählt. Unter Verwendung von Standard-Nadelfilzbeuteln mit PTFE-Membran Ø130 mm × 2,45 m (jeweils 1,00 m² Oberfläche) im Online-Reinigungsmodus mit 10 Beuteln pro Blasrohr: Die theoretisch erforderliche Nettofilterfläche beträgt 294,1 m². Die Berechnung der Rohrbodenanordnung ergibt 30 Blasrohrreihen mit jeweils 10 Beuteln, also insgesamt 300 Beutel und 300,2 m² tatsächlicher Tuchfläche (Betriebsluft-zu-Tuch-Verhältnis 0,83 m/min). Das System umfasst 30 Sätze 1,5-Zoll-Impulsmagnetventile, die etwa 4,8 Nm³/min Druckluft bei einer Versorgung von 0,6 MPa verbrauchen, mit einem empfohlenen Luftbehältervolumen ≥ 450 l und einem erwarteten Betriebsdruckabfall zwischen 1200 und 1600 Pa.
So interpretieren Sie Ergebnisse
Pulse-Jet-Schlauchfilters dienen als zentrale Umweltschutzausrüstung für die Rauchgasentstaubung und die pneumatische Pulverrückgewinnung. Der entscheidende Parameter für das Design ist das Luft-zu-Stoff-Verhältnis (A/C) (Filtrationsgeschwindigkeit v = Q / (60·A)). Ein übermäßiges A/C-Verhältnis zieht ultrafeine Partikel unter starkem Sog tief in die Zwischenräume des Mediums, wodurch das Gewebe über die Fähigkeit von Impulsstrahlen hinaus geblendet wird und der Differenzdruck über 2000 Pa steigt, um ID-Lüfter auszulösen. Umgekehrt erhöht ein zu konservatives A/C-Verhältnis die Gehäuseabmessungen, die Beutelmengen und die Baustahlkosten. Gute Technik erfordert eine direkte Anpassung der Filtrationsgeschwindigkeit an die Partikelgrößenverteilung, Staubkohäsion und Abrasivität.
Häufig gestellte Fragen
Wie hoch ist das Luft-zu-Stoff-Verhältnis (A/C) in Schlauchfilterkollektoren und wie hängt es mit der Filtrationsgeschwindigkeit zusammen?
Das Luft-zu-Stoff-Verhältnis stellt den volumetrischen Gasstrom pro Zeiteinheit dar, der durch eine Einheitsfläche des Filtertuchs strömt, ausgedrückt in imperialen Einheiten als CFM/ft² und in metrischen Einheiten als m³/(min·m²). Dimensionstechnisch vereinfacht sich m³/(min·m²) direkt zu m/min, was bedeutet, dass das Luft-zu-Gewebe-Verhältnis physikalisch mit der Gesichtsfiltrationsgeschwindigkeit identisch ist. Beispielsweise bedeutet ein Verhältnis von 1,0 m/min, dass staubiges Gas das Filtergewebe mit einer Anströmgeschwindigkeit von 1,0 m/min durchquert. Die meisten industriellen Filtersysteme arbeiten je nach Staubeigenschaften streng innerhalb von 0,8 bis 1,4 m/min.
Was sind die Vor- und Nachteile der Online-Pulsreinigung gegenüber der Offline-Pulsreinigung und wie sollte man sich entscheiden?
Bei der Online-Reinigung werden Impulsdüsen ausgelöst, während der Abluftventilator läuft und die Beutel weiterhin aktiv abgesaugt werden. Es macht pneumatische Teller-Isolierungsdämpfer überflüssig, wodurch die Komplexität des Gehäuses und der Kapitalaufwand minimiert werden. Allerdings besteht die Gefahr, dass abgelöste Staubkuchen sofort wieder in benachbarte Beutel gelangen. Die Offline-Reinigung unterteilt den Kollektor in isolierte Kammern und schließt pneumatische Tellerklappen, um den Luftstrom zu stoppen, bevor er pulsiert. Dadurch kann sich gelöster Staub ungestört in den Trichtern absetzen. Die Offline-Reinigung ist für hochbelastete, ultrafeine oder klebrige Stäube (Batteriechemikalien, Flugasche) unerlässlich und erfordert einen Sicherheitsspielraum von 15–20 % zur Nettotuchfläche, um isolierte Kammern auszugleichen.
Welche Größenbeschränkungen bestimmen den Durchmesser und die Länge von Filterbeuteln und warum können lange Beutel problematisch sein?
Industrielle Filterbeutel sind normalerweise auf Nenndurchmesser von Ø130 mm oder Ø160 mm mit Längen von 2,0 m bis 6,0 m standardisiert. Bei zu langen Beuteln (>3,0 m) gibt es zwei große aerodynamische Hürden: Erstens klingen die Pulsstoßwellen schnell ab, wenn sie sich vom Venturi nach unten bewegen, wodurch das untere Drittel unzureichend gereinigt wird und anfällig für starke Verschlammung/Anbackungen ist; Zweitens induziert der interstitielle, nach oben gerichtete Gasstrom Schwankungen und mechanischen Kontaktabrieb zwischen den Beuteln. Säcke mit einer Länge von mehr als 4–6 Metern erfordern Hochdruck-Impulsventile von 2,5–3,0 Zoll mit präziser Ausrichtung der Blasrohrdüsen oder zusätzliche Bodenimpulssysteme.
Welche Druckluftqualitätsstandards gelten für die Pulsreinigung von Schlauchbeutelmaschinen und was passiert mit schlechter Luft?
Pulse-Jet-Systeme dürfen niemals mit unbehandelter Rohluft aus der Werkstatt betrieben werden. Pulsluft muss bei 0,5–0,7 MPa stabilisiert und durch gekühlte Lufttrockner und mehrstufige Koaleszenzölfilter behandelt werden, um ISO 8573-1 Klasse 1.4.1 zu erreichen (feste Partikel ≤ 1 μm, Drucktaupunkt ≤ 3 °C, Restöl ≤ 0,01 mg/m³). Das Einbringen von feuchter oder öliger Luft führt dazu, dass hygroskopisches Pulver hydrolysiert und auf dem Nadelfilz eine undurchlässige, betonartige Kruste (Beutelverstopfung) bildet, wodurch die Durchlässigkeit dauerhaft zerstört wird und kostspielige, außerplanmäßige Beutelwechsel erforderlich werden.
